Száloptikás érzékelő kiválasztása (funkció szerint)
Válasszon a több mint 100 féle száloptikás egységből álló kínálatunkból.
Kapcsolatba léphet velünk telefonon. +36 1 802 7360
Kapcsolatba léphet velünk telefonon. +36 1 802 7360

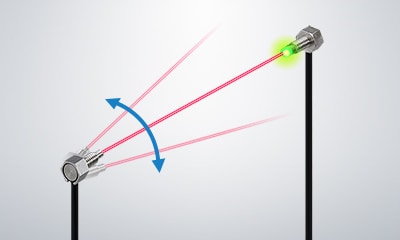

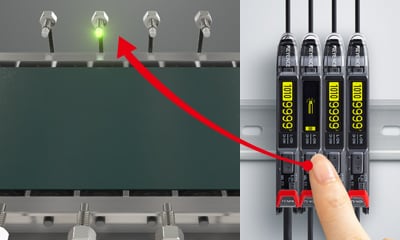

Többé nem szükséges a vezérlődoboz belsejébe nézni, és megkeresni a megfelelő erősítőt egy adott érzékelő érzékelési állapotának meghatározásához.

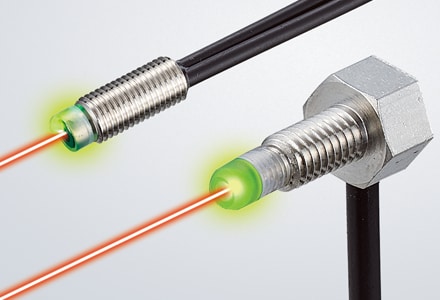

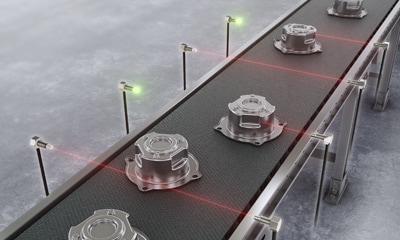

Az innovatív száloptikás érzékelőfejek zöld színnel világítanak, amikor a kimenet BE van kapcsolva az érzékelő állapotának azonnali felismerhetősége érdekében.
Helytakarékos

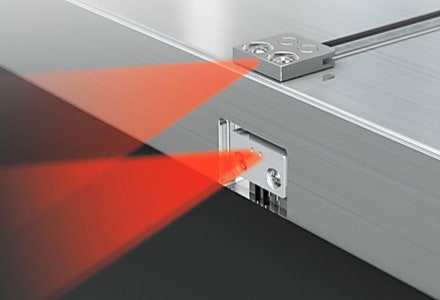

Az érzékelő és a ház sík felületet alkot, így nincsenek olyan nyílások, amelyeken por és más idegen anyagok bejuthatnának.
A hatszög alakú és a lapos rögzítőkonzolos típusok egyaránt 2 mm-es hajlítási sugarú szálmagokat használnak.

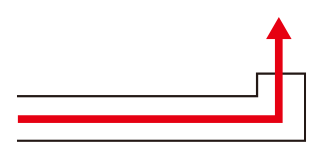

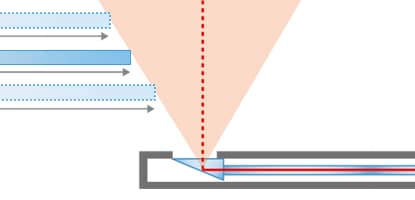

E szálak végei úgy vannak meghajlítva, mint egy periszkóp. A fény 90°-os elhajlítására létezik olyan módszer is, amely a szál hegyét 45°-os szögben vágja le.
Ehhez a módszerhez képest a periszkópos típus kisebb fénycsillapítással és nagyobb teljesítménnyel bír.

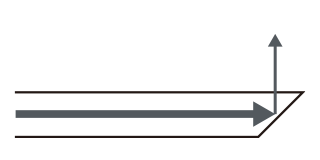

45°-os vágási típus
A hajlítás miatti fénycsillapítás nagymértékű.
Periszkópos típus
A hajlítás miatti fénycsillapítás kis mértékű.
FU-77TZ
FU-77TG
Erős, rozsdamentes acél köpennyel
A hatszög alakú érzékelő a következő módon használható a kábel rendezett elvezetéséhez.
Ezzel megelőzhetők az olyan problémák is, mint például tárgyak kábelbe való beakadása.
Hagyományos modell
A kábelekbe beakadó tárgyak miatt a kábelek megtörése problémát jelentett.
Hatszög alakú
A kábel rendezetten van elvezetve. Ez csökkenti a kábel megtörésének kockázatát.
FU-52TZ / FU-44TZ
Kép az érzékelőházon belüli kábelelvezetésről

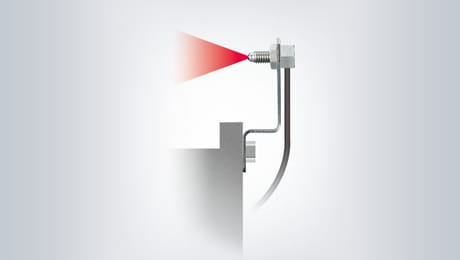

Az érzékelő közvetlenül a berendezéshez rögzíthető, ami csökkenti a konzolok elhelyezéséhez szükséges helyet.
A kábel iránya a tartón belül módosul, így a kábel rendezetten van elvezetve.
*Az FU-L50Z kivételével.

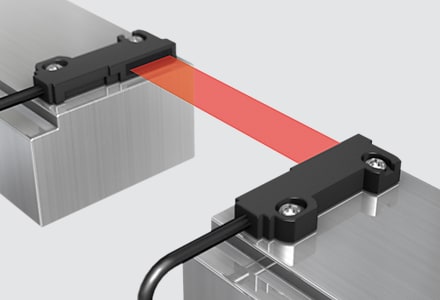

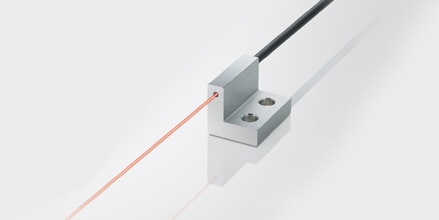

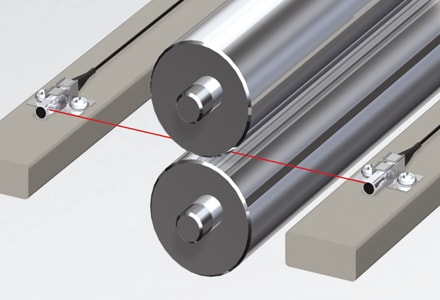

FU-L51Z
Az érzékelővel még kisebb hely szükséges a beszereléshez.
A konzol és az érzékelő integrálásának köszönhetően nem szükséges bonyolult összeszerelési feladatok elvégzése.
Korábban sok alkatrésszel kellett dolgozni, ami problémát jelentett.
Csökkenti a beszerelési munka mennyiségét
A rögzítőkonzolba integrált érzékelő megoldja ezt a problémát.

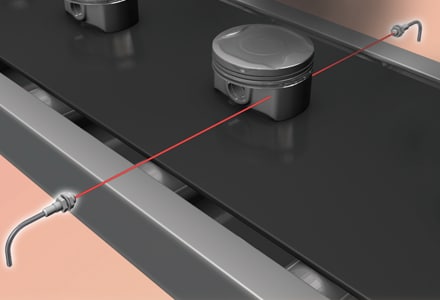

Azonos távolságon történő használat esetén a hosszabb érzékelési távolsággal rendelkező adó-vevős típusú száloptikás egység nagyobb fogadott megvilágítási erőt képes elérni, ami nagyobb érzékelési stabilitást biztosít.
Mivel ezek a száloptikás egységek nagyobb adó-vevős erősséggel rendelkeznek, alig zavarják ezeket a zord körülmények.
F-4/F-5
Körülbelül 8°-os nyitási szögű felszerelhető lencse
Nemcsak a nyitási szög lett kisebb, hanem a lencse belső felületére egy speciális bevonat is került, amely csökkenti a lencse belső felülete által okozott tükröződő fény csillapítását.*
Ez lehetővé teszi, hogy a száloptikás egységek hatékonyan vetítsék ki a fényt a nagy teljesítmény érdekében.
*A nyitási szög azt a szöget jelzi, amelyben a fény az érzékelőből való kilépéskor terjed.
FU-50
Körülbelül 6°-os nyitási szögű beépített mikrolencse
A száloptikás egység miniatürizálását a száloptikás egység beépített lencséje teszi lehetővé.
Ez kiküszöböli a lencse meglazulását vagy rezgések miatti elengedését.
A száloptikás egység négyzet alakú házzal rendelkezik, és az erre a célra szolgáló rögzítőkonzol segítségével könnyen beszerelhető.
FU-L50Z
Körülbelül 15°-os nyitási szögű beépített lencse
A beépített lencse kiküszöböli a lencse meglazulását vagy a rezgések miatti elengedését.
Mivel a konzol integrált, nem kell aggódni az anyák és alátétek rezgések miatti meglazulása miatt.
FU-70TU
50 millió alkalommal hajlítható
A beépített gömblencse lehetővé teszi, hogy ez a nagy rugalmasságú típusú száloptikás egység nagy teljesítményt érjen el, és még zord körülmények között is stabil érzékelést végezzen.
FU-E40
A megvilágítás erejének egyenletes eloszlása a lencse szűkített nyitási szöge révén
Ezt a száloptikás egységet úgy terveztük meg, hogy 40 mm széles érzékelő felülettel rendelkezzen, amelynek eredményeképp a száloptikás egységet a lencse felületének egy részére tapadó szennyeződés sem tudja könnyedén befolyásolni.
FU-96T
FU-98
Mivel a lencse be van építve, a száloptikás egységek nagy teljesítmény elérésére képesek.
A fluorkarbon-gyanta borítás teszi ezeket a száloptikás egységeket hatékonnyá, ha nagy teljesítményre van szükség még zord körülmények között is.
Azonos távolságon történő használat esetén a hosszabb érzékelési távolsággal rendelkező reflexiós típusú száloptikás egység nagyobb fogadott megvilágítási erőt képes elérni. Ez javítja az alacsony reflexiós képességű fekete munkadarabok és a fénylő fém munkadarabok érzékelésének stabilitását.
FU-40/FU-40G
Érzékelési távolság 2300 mm*
FU-61
Érzékelési távolság 1300 mm*
*Az FS-N10 sorozat MEGA teljesítménymódú használata esetén. Az érzékelési távolságok egy darab fehér papírral (általános céltárgy) mért értékek.
Ez a nagy teljesítményű száloptikás egység 2,3 m érzékelési távolságot biztosít. A kettős lencseszerkezet stabil érzékelést biztosít még akkor is, ha por tapad a lencse felületére.
A nyitási szöget körülbelül 8°-ra szűkítettük, ami megakadályozza a felesleges fényszóródást.

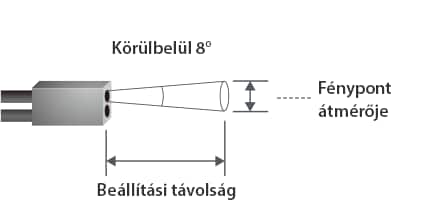

Ezek az érzékelők kb. 8°-os nyitási szöggel rendelkező lencsékkel vannak felszerelve.
A standard reflexiós típushoz képest ezek az érzékelők olyan szerkezettel rendelkeznek, amely csökkenti a fénypont átmérőjének kiszélesedését még az érzékelési távolság megnövekedése esetén is.
Standard reflexiós típus: FU-6F
fénypont átmérője = 1,155 × beállítási távolság + szálmag átmérője
FU-40/FU-40G
fénypont átmérője = 0,14 × beállítási távolság + 3,7
1,155 × 100 + 1 = Kb. ø117 mm
0,14 × 100 + 3,7 = Kb. ø18 mm
Egyértelmű a különbség!

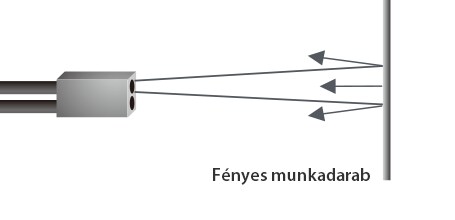

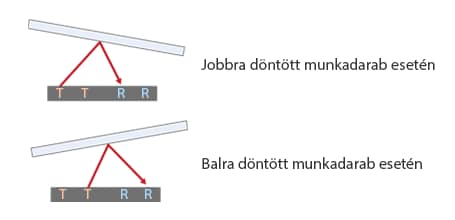

Ha a fény derékszögben esik egy fényes céltárgyra, a fény nagy része beérkezik, mert a tükröződő módon visszaverődő fény veszteség nélkül tér vissza a vevőhöz.

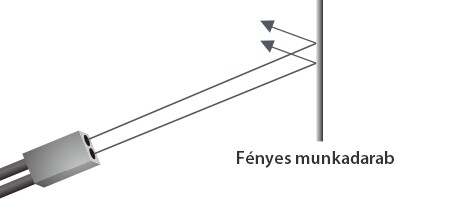

Ezzel szemben, ha a fény ferdén esik a tárgyra, a fény nagy része nem érkezik be, mert a tükröződő módon visszaverődő fény a vevőtől távolodó irányba verődik vissza.
Ezt a tulajdonságot kihasználva az érzékelő szerelési szögének módosításával nagy érzékenységi különbségek érhetők el a különböző fényességű hátterek és munkadarabok között.
FU-40/FU-40G
A tükröződő módon visszaverődő fény hatékony fogadása.
Alig érkezik fény.
Standard reflexiós típus: FU-6F
FU-61/61Z

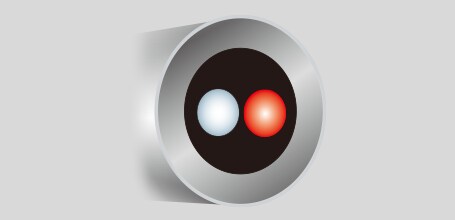

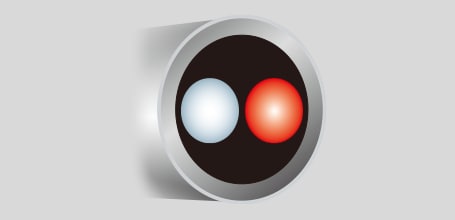

A szálmag átmérője másfélszer nagyobb egy hagyományos termékhez képest.
Ez megkönnyíti a fény áthaladását a szálon, ami nagy teljesítményű módokat tesz lehetővé.
Ráadásul a vastagabb magszál miatt a kábel jobban ellenáll a húzásnak.

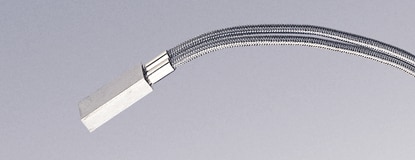

A ház anyaga SUS303.

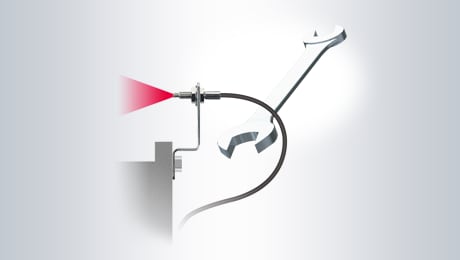

A meghúzási nyomaték 3,0 Nm (kb. 30 kgf•cm), ami körülbelül háromszorosa a hagyományos értéknek. Ez csökkenti az érzékelő beszerelésekor az esetleges túlzott nyomaték által okozott sérülések kockázatát.
A sávos típusok olyan helyzetekben hasznosak, amikor a munkadarab helyzete változik, illetve amikor bonyolult formájú munkadarabok jelenlétét érzékelik.
A terület és tömbös típusú termékek más-más előnyökkel rendelkeznek.
FU-A100/A40
100 mm/40 mm-es típus
FU-E40
40 mm-es típus
A beépített lencse a megvilágítás erejének egyenletes eloszlását teszi lehetővé. Az adó-vevős típus jobban érzékeli a megvilágítás erejének apró változásait, mint a tömbös típus.
Lehetséges kis méretű munkadarabok érzékelése és a túl nagy szögben érkező fény elleni intézkedések végrehajtása az átmenő fény érzékelési szélességének és vastagságának szűkítésével.

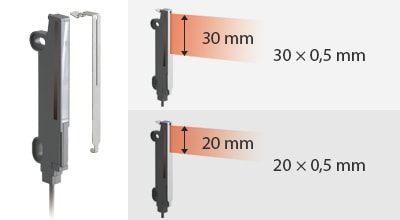

A hagyományos réscímkékhez képest ez a réslemez nehezebben oldódik ki, ugyanakkor könnyebben rögzíthető és eltávolítható.

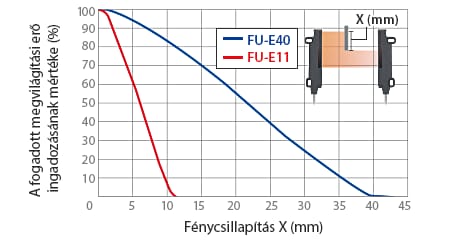

A blokkolt fény mennyisége és a fogadott fény mennyisége közötti kapcsolat (tipikus példa)
[Mérési feltételek]
Erősítő: FS-N11N (HSP mód, APC kikapcsolva)
A jeladó és vevő közötti távolság: 100 mm
Munkadarab: átlátszatlan tárgy

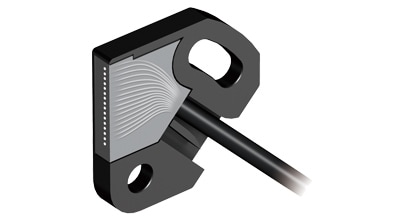

A szálmagokat sorba rendeztük, így széles optikai tengelyt biztosítanak.
Ez a széles optikai tengely megkönnyíti az optikai tengelyek pozicionálását, ezáltal leegyszerűsíti a beállítást.
A ház gyantával van töltve. Ez megakadályozza a por és pára behatolását az érzékelőn kívülről.
IP67 védettségi fokozat

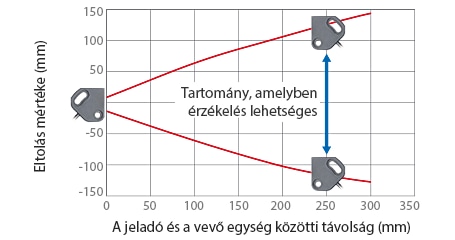

Az FU-A10 párhuzamos pozícionálásának jellemzői (tipikus példa)
[Mérési feltételek]
Erősítő: FS-N11N (FINE mód, APC kikapcsolva)
A maximális érzékenységi beállítások konfigurálása, majd annak a pozíciónak a mérése, ahol az érzékelés lehetséges minden fény blokkolása/minden fény beengedése mellett.

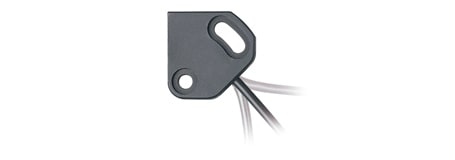

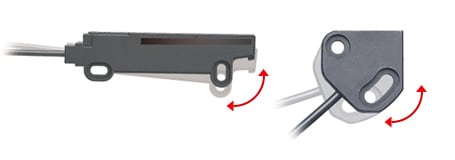

A csavarfuratokat nyílásokra cseréltük, ami megkönnyíti az optikai tengely beállítását.
Lehetőség van a legmagasabb értéket adó pozíció keresésére, miközben egy erősítő segítségével ellenőrizni lehet a fogadott megvilágítási erőt.
FU-A05 (D)/A10 (D)
A kábel szinte bármilyen irányban kihúzható a tömbös típusból.
FU-10: Beépített lencsével rendelkező száloptikás egység

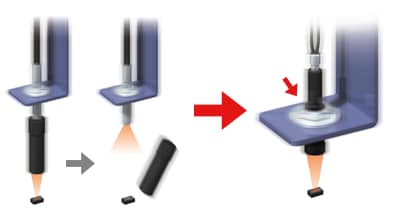

A lencse csavarfurata és az érzékelő csavarja ezen alkatrészek rögzítésére szolgál. Ez kiküszöböli a rezgés következtében észrevétlenül kilazult lencsék elengedésével kapcsolatos problémákat.
A rezgések hatására a lencse elengedhet.
A jeladó fénypontjának mérete az érzékelő rögzített helyzetének megváltoztatása nélkül beállítható (ø0,9-3,5 mm) a munkadarab méretének megfelelően. A fénypont átmérőjének módosításához nincs szükség külön eszközökre, egyszerűen állítsa be a házba helyezett szál mennyiségét.
Változtatható fénypont képe
A fénypont átmérője állítható.

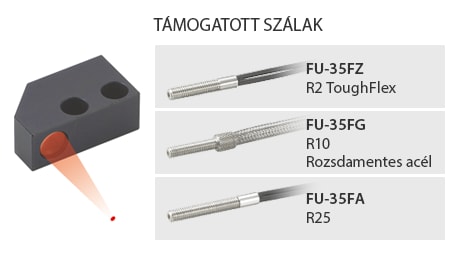

F-5HA: Oldalrögzítésű, változtatható átmérőjű fénypontlencse
![[Supported fibers] FU-35FZ R2 ToughFlex / FU-35FG R10 Stainless
steel / FU-35FA R25](/huhu/Images/small-beam-spot_img_05_1997600.png)

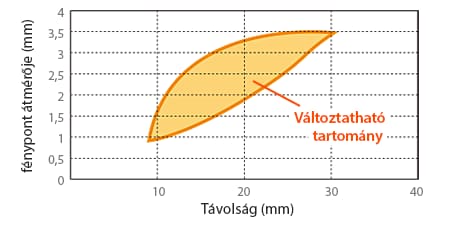

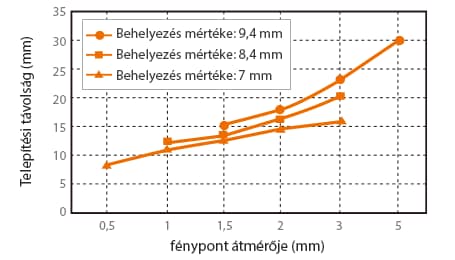

Szál beillesztésének mértéke és fénypont átmérője

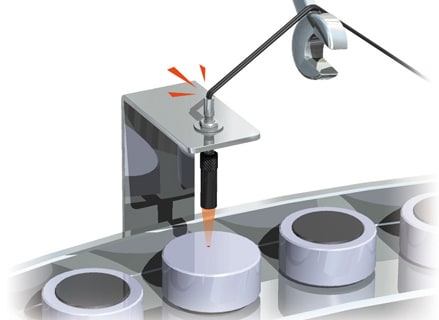

A lencse a csavarfurattal (ø3,2 mm) van rögzítve a helyére.
Ez kiküszöböli a lencse kiszabadulását okozó rezgésekkel kapcsolatos aggályokat.

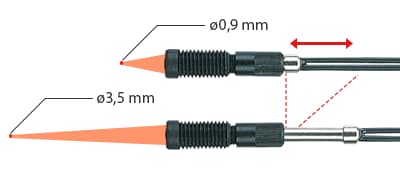

A lencsébe helyezett szál mennyisége 0,5 és 3 mm között változtatja a fénypont átmérőjét.

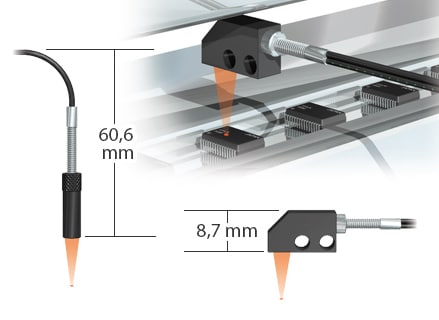

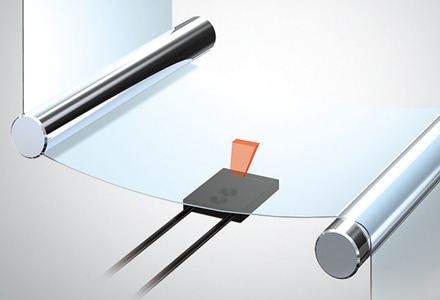

Az oldalnézeti forma lehetővé teszi az érzékelő telepítését olyan helyeken is, ahol korlátozott férőhely áll rendelkezésre.
A hagyományos termékekhez képest körülbelül hetedannyi helyet igényel
FU-20
A rendkívül kis méretű Len’s Case átmérője mindössze 3 mm. Az FU-20 a fókuszáló típusú száloptikás érzékelővel összehasonlítva közelebb helyezhető a célponthoz.
A ház belsejére olyan bevonat kerül, amely csökkenti a diffúz reflexiót, csökkentve a lencse belső fényvisszaverődését.
Az üveglencse ellenálló a karcolásokkal szemben, és a nem tükröződő bevonatnak köszönhetően minimalizálta a lencsén belüli fényvisszaverődés következtében visszavert fény mennyiségét.
Ezek a tényezők stabilizálják és biztosítják, hogy a fogadott megvilágitásierő-különbség eltérő legyen a mikroszkopikus munkadarab (célpont) érzékelésének hiánya vagy jelenléte között.

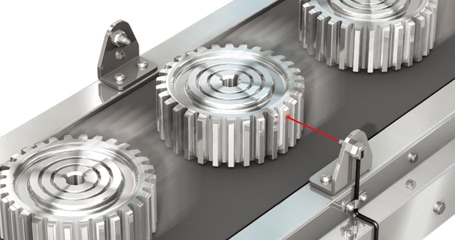

A rendkívül rugalmas szálak ellenállnak az egymást követő hajlításoknak, ez alkalmassá teszi őket a mozgó alkatrészeket tartalmazó berendezésekhez.
A FU-U sorozat nem csak rendkívül rugalmas tulajdonságokkal, hanem 2 mm-es hajlítási sugárral is rendelkezik, ami megkönnyíti a kábelvezetést.
A kábel szabadon vágható, ami tovább könnyíti a használatot.
Ezt a szálat mozgó alkatrészek és kis férőhely esetén ajánljuk.
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
Az új anyagnak, a nejlonszál alkalmazásának köszönhetően ez az érzékelő a hagyományos termékekhez képest körülbelül 50-szer hosszabb élettartamot ért el.
A bevonat nagyobb szilárdsága csökkentette a belső magszálakra ható erőt.

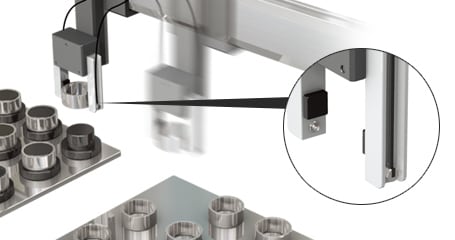

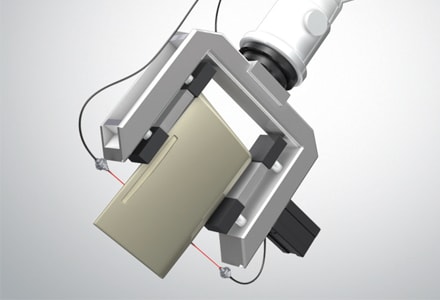

Mozgó alkatrészekről, például robotkarokról végzett érzékelés
Helytakarékos telepítés, amely illeszkedik a különböző formákhoz

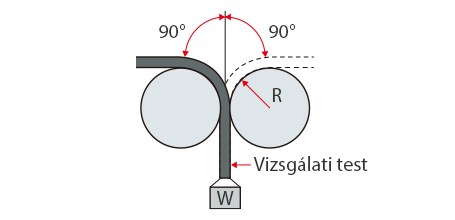

| Szög | 90° balra és jobbra |
|---|---|
| Hajlítás sugara | R = 30 mm |
| Súly | W = 20 g |
| Sebesség | 30 alkalom/perc (1 alkalom egy körbehaladást jelent balról jobbra) |
| Vizsgálati test | FU-U sorozatú szál |
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
Ez a száloptika bármilyen formában beszerelhető anélkül, hogy aggódnia kellene a szálak kanyarodás következtében bekövetkező törése miatt.

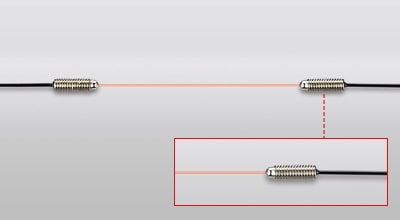

Rendkívül rugalmas száloptika – hagyományos

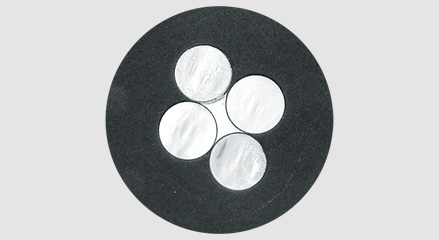

Négy magszál használata. Ez a szál 4 mm-es hajlítási sugárral rendelkezett.
Rendkívül rugalmas száloptika – új

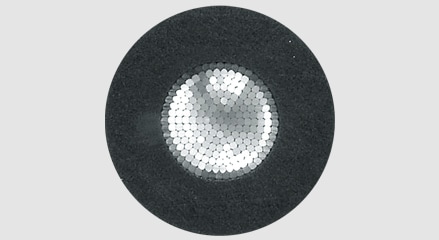

Egy többmagos szál használata. Ez a szál 2 mm-es hajlítási sugarat ért el.
Ez a száloptikai kábel szabadon vágható, és 1 mm átmérőjű.
Annak ellenére, hogy ez egy rendkívül vékony típus, mégis 590 mm-es távolságot ér el (MEGA módban).
Könnyen hajlik, 2 mm-es hajlítási sugárral rendelkezik, ami lehetővé teszi az érzékelő telepítését különböző helyeken.
A beépített gömblencsének köszönhetően ezzel az érzékelővel 3500 mm-es (FU-70TU), nagy hatótávolságú érzékelés is lehetséges.
Ez az érzékelő nagy teljesítményre képes, ami ellenállóvá teszi a szennyeződésekkel szemben, és olyan szerkezettel rendelkezik, amely megakadályozza a túl nagy szögben érkező fényt a lencse által elért kb. 24°-os szűk nyitási szög miatt.
Ezen kívül a hagyományos érzékelők lencseegységeket használtak, és a rezgések miatt ezek a lencseegységek meglazulnak és elengednek.
Ezek az érzékelők még olyan helyeken is gond nélkül használhatók, ahol rendkívül rugalmas tulajdonságokra van szükség, és ahol rezgés lép fel.
Az olaj- és vegyszerálló típusok fluorkarbon-gyanta bevonata védelmet nyújt a folyadékok behatolása ellen.
A fúró törésének érzékelése hűtőfolyadékot használó környezetekben
Más anyagokkal összehasonlítva, az érzékelők fluorkarbon-gyantával való bevonása ellenállóbbá teszi az érzékelőket a különböző vegyi anyagokkal szemben.
: Jó
: Bizonyos feltételek mellett lehetséges
: Nem lehetséges
| Anyag | Vegyszer neve | ||||||
|---|---|---|---|---|---|---|---|
| Aceton | Metil-etil-keton | Benzol | Metil-alkohol | Toluol | Sósav | Kénsav (98%) | |
| Fluorkarbon-gyanta |
|
|
|
|
|
|
|
| ABS |
|
|
|
|
|
|
|
| Polikarbonát |
|
|
|
|
|
|
|

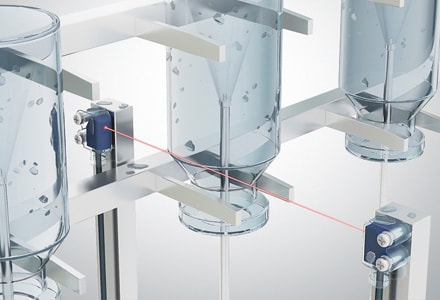

Az FU-92, FU-96, FU-96T és FU-98 mindegyike beépített lencsével rendelkezik.
Az érzékelési távolság 3600 mm FINE üzemmódban, amely az alapértelmezett üzemmód. A fényt eltakaró munkadarabok esetében az érzékelők nagy különbséget tudnak elérni a megvilágításban a munkadarabok jelenléte és hiánya esetén is.
Ezért az érzékelők nehezen tudnak meghibásodni a szennyeződés vagy porszennyeződés miatt.
FU-96T

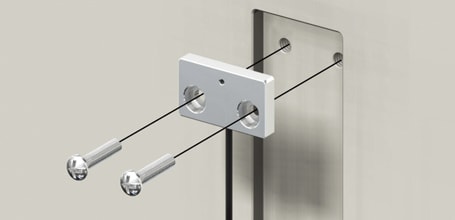

A főegység rögzítőfuratai lehetővé teszik az érzékelő azonnali beszerelését. Az oldalnézeti forma lehetővé teszi az érzékelő telepítését olyan helyeken is, ahol korlátozott férőhely áll rendelkezésre.
FU-98
Kapható egy erre a célra szolgáló rögzítőkonzol (OP-87095, anyaga: SUS316). A főegységen kiemelkedések vannak, így a rögzítőkonzol biztonságosan és csúszásmentesen rögzíthető a főegységhez.

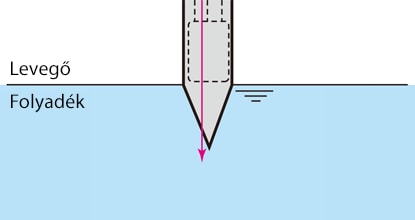

A jeladó és a vevő ferde kialakításban van elválasztva egymástól.
Ez csökkenti a folyadék összegyűlése által okozott meghibásodásokat, ami a hagyományos fényvisszaverő típusoknál problémát jelent.
Mivel a hegyek ívelt felületűek, a vízcseppek nehezen tudnak összegyűlni az érzékelő felületen.

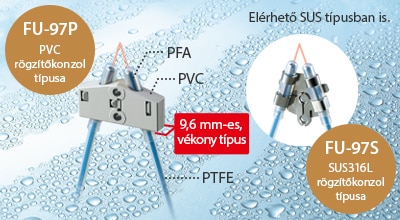

![Elérhető SUS típusban is. /[FU-97P] PVC rögzítőkonzolos típus/9,6 mm-es, vékony típus/[FU-97S] SUS316L rögzítőkonzolos típus](/huhu/Images/oil_chemical-resistant_img_07_1997581.jpg)

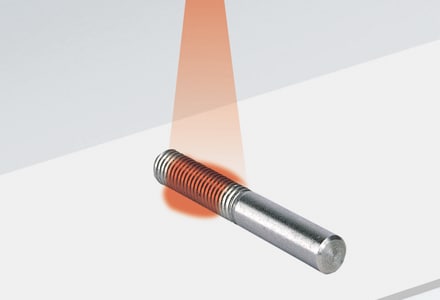

A kis átmérő a keskeny optikai tengelyátmérőjű száloptikás egységekre utal. A kis optikai tengelyátmérő hasznos a mikroszkopikus méretű munkadarabok érzékelésében.
Az érzékelők olyan alkalmazásokhoz megfelelőek, mint a behelyezés megerősítése és a kis osztástávolságú csatlakozótűk hajlításának érzékelése, az apró chipek érzékelése és a munkadarab pozicionálása.

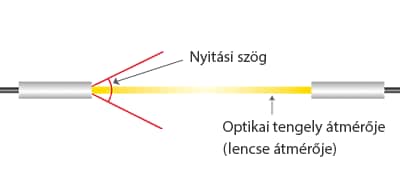

Az optikai tengely átmérője és a szálmag átmérője (lencse átmérője) megegyezik.
A nyitási szög azt jelzi, hogy a fény mennyire terjed az optikai tengelyhez képest.
FU-51TZ
FU-53TZ
FU-57TZ
A lapos rögzítőkonzolos típusok közvetlenül beszerelhetők.

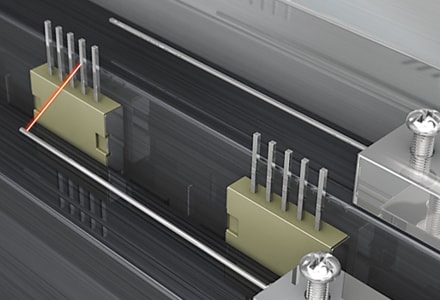

(Példa) ø0,5 mm-es vezeték érzékelése
Az FU-58 (ø0,265 mm) teljesen blokkolja az optikai tengelyt.
Az FU-7F (ø1 mm) csak az optikai tengely felét blokkolja.
A munkadarabnál kisebb optikai tengelyátmérőjű szállal könnyebb különbséget elérni az érzékenységben!
FU-58U
FU-59U
FU-79U
Az érzékelők egyszerre rendelkeznek hajlításállósággal (2 mm-es hajlítási sugárral) és rendkívül rugalmas tulajdonságokkal (50 millió alkalommal hajlíthatóak meg). Javasoljuk ezen érzékelők használatát olyan helyeken, ahol a kábelelvezetés nehézkes, illetve ahol mozgó alkatrészek, például átvezető tokmányok vannak.
FU-75F
*A hüvely nem hajlítható.
A hüvely keskeny, átmérője 0,82 mm, hossza 15 mm.
Az érzékelők még korlátozott méretű helyeken is beszerelhetők, például olyan helyeken, ahol a mikroszkopikus méretű elektronikus alkatrészek áthaladását ellenőrzik, amennyiben elegendő rés van a hüvely áthaladásához.

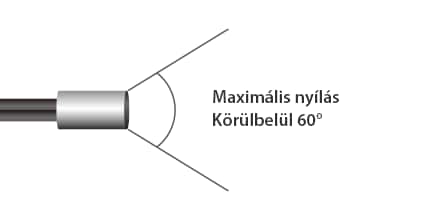

A szabványos száloptikás egység nyitási szöge körülbelül 60°.
Azokban az esetekben, amikor az érzékelőket szűk helyre kell telepíteni, vagy ahol várhatóan fénytakarás várható, a fókuszált sugarú száloptikás egységeket ajánljuk, amelyeknek kicsi a nyitási szöge.
FU-18M
Az optikai tengelyt 90°-kal elhajlító beépített fényvisszaverő és a nyitási szöget szűkítő kondenzátorlencse javítja a vetített fény stabilitását.
Különálló kialakítás
Integrált kialakítás (FU-18M)
Mivel az FU-18M prizmás házzal rendelkezik, az optikai tengely beállítását csak az optikai tengelyre merőleges irányban kell elvégezni.
FU-16/16Z
FU-50

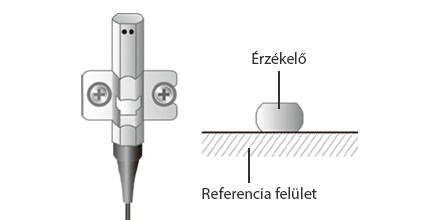

Helyezze el a száloptikás egységet úgy, hogy a vésett tömítéssel ellátott oldal felfelé nézzen, és a vésett tömítés nélküli oldal legyen a referenciafelület.

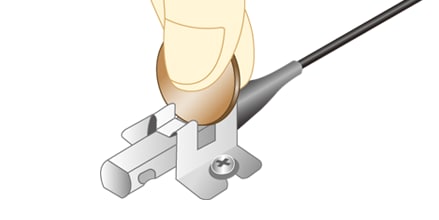

Helyezzen egy érmét vagy hasonló tárgyat a rögzítőkonzol barázdájába. Csavarja el ezt a tárgyat balra és jobbra az optikai tengely beállításához.
F-4
F-5
FU-96T

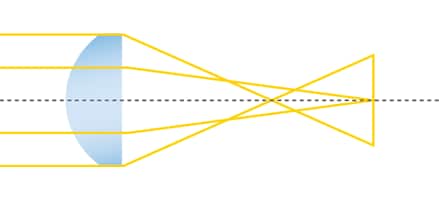

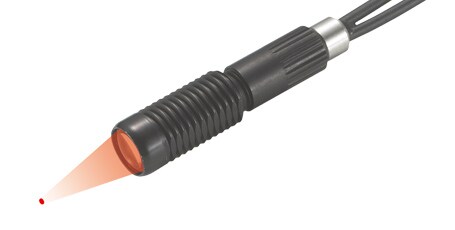

A fókuszált sugaras száloptikás egységek lencséik révén csökkentik a fényszórás mértékét, ami lehetővé teszi, hogy az egységek csökkentsék a szórt fény hatását is.
Minél kisebb a nyitási szög, annál több szórt fényt lehet megakadályozni. A szórt fény megakadályozása hatékony az olyan érzékelések esetén, mint amilyenek az alábbiakban láthatóak.

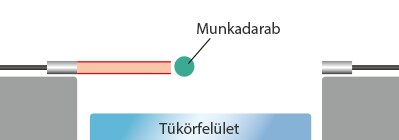

Szórt fény okozta hibás érzékelés
Bár a munkadarab blokkolja az optikai tengelyt, a szórt fény hibás érzékeléshez vezet.
Ha a nyitási szög kicsi...
A szórt fény hatása megszűnik!
FU-40S
Érzékelési távolság
MEGA: 15–70 mm, FINE: 15–30 mm
Olyan lencsék, amelyek nem gömbökből vagy síkokból, hanem ívelt felületekből készülnek.
E lencsék legnagyobb jellemzője a kis eltérés, amelyet a gömblencsék generálnak (ami azt jelenti, hogy az aszférikus lencsék hatékonyan fogadják a fényt.) Még akkor is, ha a lencse nyitási szögét nagyobbra állítottuk a kezelhető fénymennyiség növelése érdekében, az eltérés kicsi lesz.
Szférikus lencse
A fókuszpontok rosszul vannak összehangolva; eltérés van jelen.

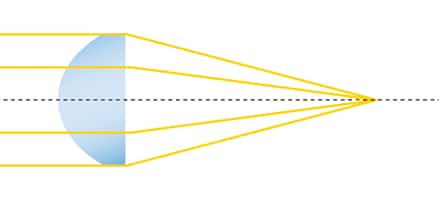

Aszférikus lencse
A fókuszpontok össze vannak hangolva; nincs eltérés.
Az eltérés azt jelenti, hogy a lencse középpontjából bejövő fény és a lencse széleiről bejövő fény fókuszpontjai rosszul vannak beállítva. Ez a fekete, fényes és átlátszó munkadarabok nagy távolságból történő érzékelésénél hasznos.

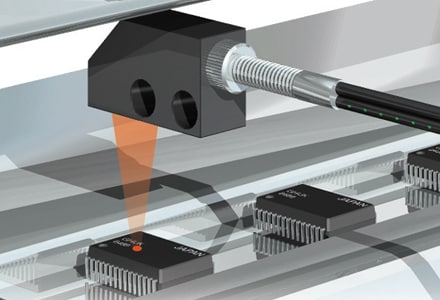

FU-38L
Érzékelési távolság
MEGA: 8–38 mm, FINE: 8–32 mm
A KEYENCE szabadalmaztatott optikai kialakításának köszönhetően az érzékelőt nehezen képes befolyásolni a munkadarabok dőlése.
Vízszintes irány
Függőleges irány
Az érzékelő 8–30 mm-es távolságban 0,2 mm vagy annál kisebb pozicionálási pontosságot ért el.*
*Üvegszubsztráton végzett érzékelések adatai (a KEYENCE által végzett vizsgálat)

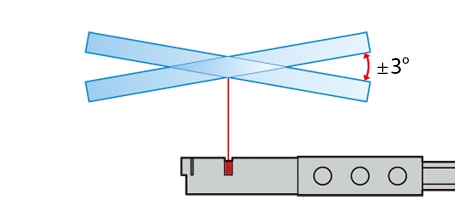

Múltbeli kifejezetten fényvisszaverő (kép)

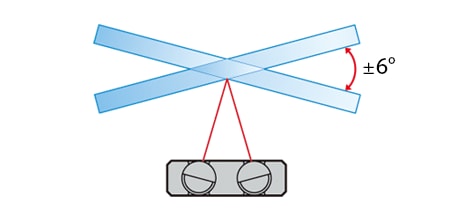

FU-38L (kép)

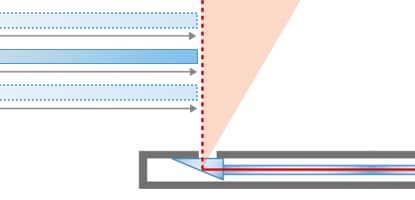

A nyitási szög szűkítése a látómező korlátozására
FU-38S
Érzékelési távolság
MEGA: 0–25 mm, FINE: 0–25 mm
Az érzékelőbe két pár jeladó- és vevőegység van beszerelve.
Az egyik a nagy távolságok, a másik a rövid távolságok mérésére használatos.
Ez a kialakítás lehetővé teszi, hogy az érzékelő 0 mm-től egészen 25 mm-es távolságig terjedő érzékeléseket végezzen. Még akkor is stabil érzékeléseket lehet végezni, ha az érzékelő és a munkadarab közötti távolság változik.

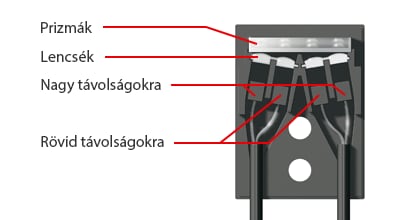

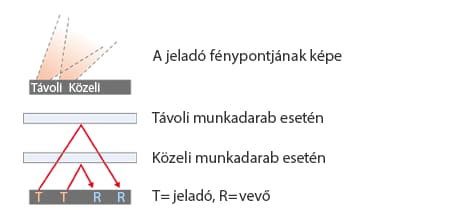

A jeladók és vevők kívül (nagy távolságok esetén) és belül (rövid távolságok esetén) vannak beszerelve.
A vékony kialakítást az a szerkezet teszi lehetővé, amelyben a fényt a prizmák verik vissza.
Képek a jeladó fénypontjáról és az érzékelésről
Képek a munkadarab megdöntésekor történő érzékelésről
A nagy távolságokra szolgáló jeladó és vevő a ház alátámasztására használatos, ha a munkadarab nagy távolságra van, a rövid távolságokra szolgáló jeladó és vevő pedig a ház alátámasztására használatos, ha a munkadarab rövid távolságra van.

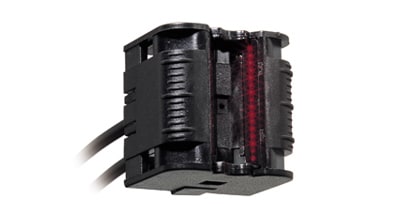

FU-95S
A buborékok esetleges jelenléte sem jelent problémát.
Mivel az érzékelés 16 optikai tengelyből álló sorozattal történik, még akkor is elvégezhető az érzékelés a fennmaradó optikai tengelyekkel, ha néhány optikai tengelyt olyan tényezők befolyásolnak, mint a buborékok és vízcseppek.

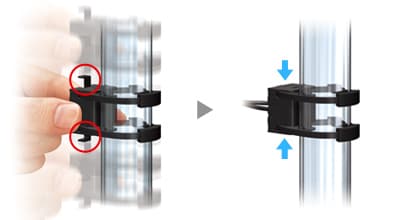

Az érzékelő 4–26 mm átmérőjű csőre szerelhető. A szabadvágású szál hajlítási sugara R5, ami szabadabb elvezetést tesz lehetővé.
Pozíciókövetés Egyszerű zárolás
A skála szélessége 12 mm, ami megkönnyíti a kívánt érzékelési pozíció ellenőrzését. Ezenkívül az érzékenység finomhangolásával a skála tartományán belül tetszőleges pozícióban is végezhető érzékelés.

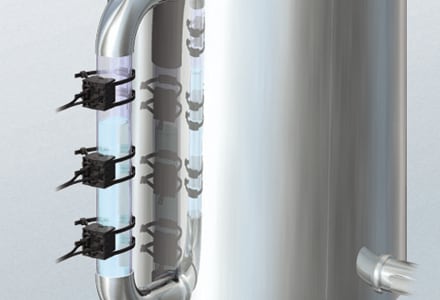

FU-95W
26 mm vagy nagyobb átmérőjű csövekhez való használatra
A szabadvágású szál hajlítási sugara R5, ami megkönnyíti a kábelelvezetést.

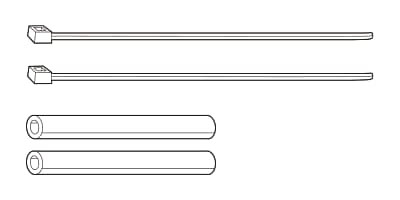

[OP-82177, az FU-95W-hez készült opció; külön kapható] Kábelösszekötő × 2,
csúszásmentes gumi × 2 A csövek átmérője 26 és 80 mm között támogatott.
Ha nincs jelen folyadék a csőben, a cső és a levegő törésmutatói közötti különbség nagy, így a fény a cső belsejéről visszaverődik és visszatér a vevőbe.
Ezzel szemben, ha folyadék van jelen, a cső és a folyadék törésmutatói közötti különbség kicsi, így a fény nagy része a folyadékba sugárzik és nem tér vissza a vevőbe.
Ez a tulajdonság a folyadék jelenlétének kimutatására használatos.
Nincs jelen folyadék
Folyadék jelenléte
Buborékok jelenléte
FU-93Z / FU-93
| Modell | Hőállóságra vonatkozó hőmérséklet | Fluorkarbon-gyanta | Száloptikás alkatrész |
|---|---|---|---|
| FU-93Z | -40 és +50°C között | R40* | R0.5 |
| FU-93Z | -40 és +70°C között | R25 |
*A szál nem hajlítható a végétől számított 80 mm hosszúságban.

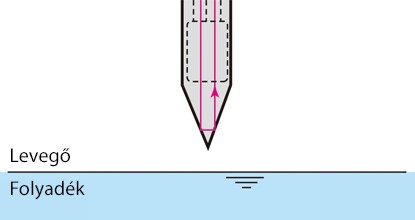

Amikor a hegy levegőben van, a fluorkarbon-gyanta és a levegő törésmutatói közötti különbség nagy, így az összes fény visszaverődik abba az irányba, ahonnan érkezett (a vevőhöz).
Ezzel szemben a folyadékban lévő fluorkarbon-gyanta és a folyadék törésmutatói közötti különbség kicsi, így a fény nagy része a folyadékba sugárzik, és nem tér vissza a vevőbe.
Ez a tulajdonság a folyadék jelenlétének kimutatására használatos.
