3D-meting van connectoren
De recente populariteit van digitale apparatuur en communicatieapparatuur heeft geresulteerd in een grotere vraag naar connectoren.
Ondertussen zijn ook de connectortypes en -toepassingen toegenomen, wat heeft geleid tot een nog grotere behoefte aan productinspectie en -analyse. Het nieuwste model van KEYENCE in de VK-X-serie is in staat tot herhaalde metingen, automatische metingen van meerdere locaties van hetzelfde doel, en de creatie van OK/NG-analysesjablonen.
Dit gedeelte introduceert de technische informatie met betrekking tot connectoren en voorbeeldinspecties met behulp van 3D-laserscanmicroscopen.
- Connectoroverzicht
- Connectorterminologie
- Connectorstructuur
- Connectordoeleinden en -categorieën
- Voorbeelden van connectorinspecties
Connectoroverzicht
Een connector is een apparaat dat wordt gebruikt voor het verbinden van bedrading voor elektronische circuits en optische communicatie. Het gebruik van connectoren vergemakkelijkt het bevestigen/losmaken en aansluiten.
Voordelen van het gebruik van een connector
- (1) Vervanging door een nieuwe maakt reparaties eenvoudig.
- (2) Eenvoudig te upgraden met modularisatie.
- (3) Onderdelen kunnen eenvoudig worden gemonteerd en de productiviteit kan worden verbeterd.

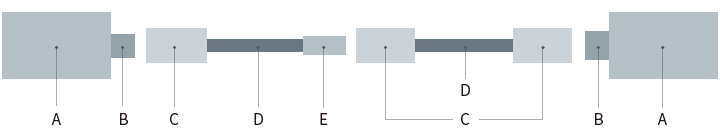

Connectorterminologie
- A
- Apparaat/paneel
- B
- Stopcontact
- C
- Stekker
- D
- Kabel
- E
- Ingang

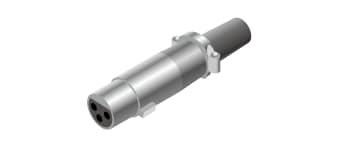

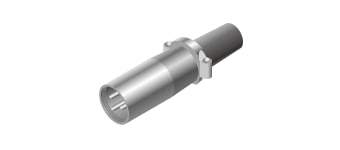

- Stekker
-
De mannelijke kant van een paar contrastekers met een naaldvormig contact.
Wordt gebruikt in combinatie met een ingang.
- Ingang
-
De vrouwelijke kant van een paar contrastekers met een roostervormig contact voor de invoering.

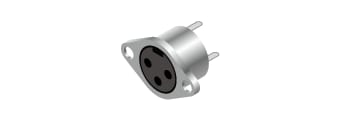

- Stopcontact
-
Te gebruiken met een stekker maar dan vast te maken aan een paneel of doos

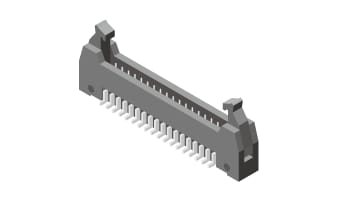

- Stiftlijst
-
Deze connector wordt gebruikt om een platte kabel aan te sluiten. De mannelijke kant wordt een stiftlijst genoemd en wordt gebruikt als een set met het stopcontact.

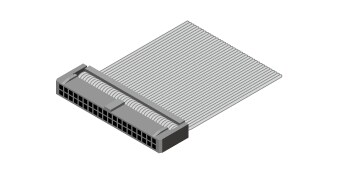

- Contactdoos
-
Deze connector wordt gebruikt om een platte kabel aan te sluiten. De vrouwelijke kant wordt een contactdoos genoemd.
Connectorstructuur
Contact
Terminals die elektrisch contact maken wanneer de connectoren gekoppeld zijn. Twee veel voorkomende types zijn mes-/vorkcontacten en balgcontacten.

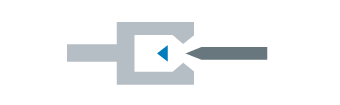

- Mes-/vorkcontact
-
De naam komt van het feit dat de structuur van het contact lijkt op een mes en een vork.

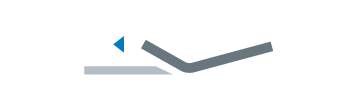

- Balgcontact
-
De naam komt van het feit dat de vorm van het contact lijkt op een balg. Dit contact wordt gevormd door het buigen van een thing-plaat en is zeer betrouwbaar door het oppervlaktecontact.
Terminal

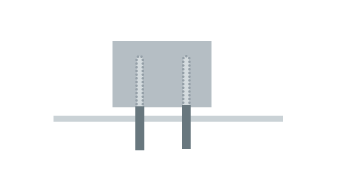

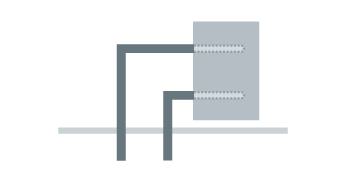

Terminals worden gebruikt voor aansluiting op een printplaat. Afhankelijk van de gewenste montagerichting kunnen rechte en haakse connectoren worden gebruikt.
Behuizing
Behuizing is een isolator om het contact vast te houden (kan ook de schaal worden genoemd).
Connectordoeleinden en -categorieën
Verbinding binnen het apparaat
- Verbinding met de PCB en de lijn
-
Platte kabelverbindingen worden voornamelijk gebruikt in apparaten.
Ze bestaan uit een set van een stiftlijst en contactdoos.

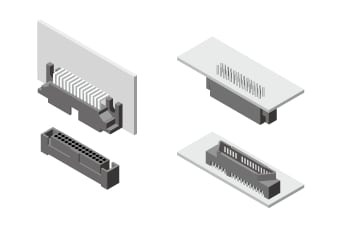

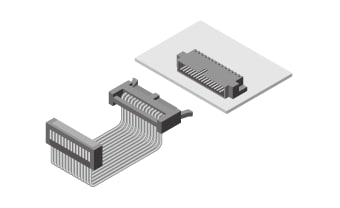

- Bord-tot-bordverbinding
-
De vorm van de connector verschilt wanneer er borden boven en onder worden gestapeld en wanneer een rechtopstaande zijde wordt aangesloten. Het wordt gebruikt als een set van een stiftlijst en contactdoos.

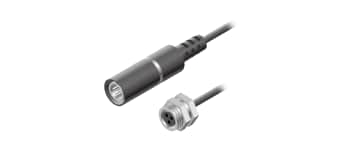

Apparaat-tot-apparaatverbinding

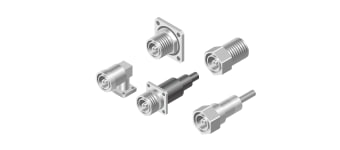

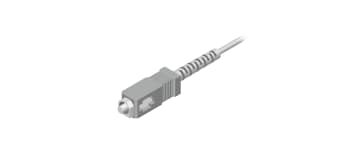

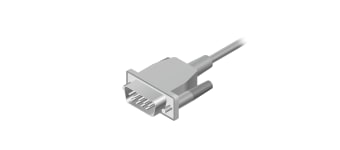

Bij gebruik tussen apparaten worden ze ook wel I/O-connectoren (invoer/uitvoer) of I/F-connectoren (interface) genoemd. Ronde, vierkante, coaxiale en optische connectoren zijn gebruikelijk.

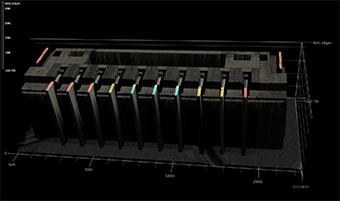

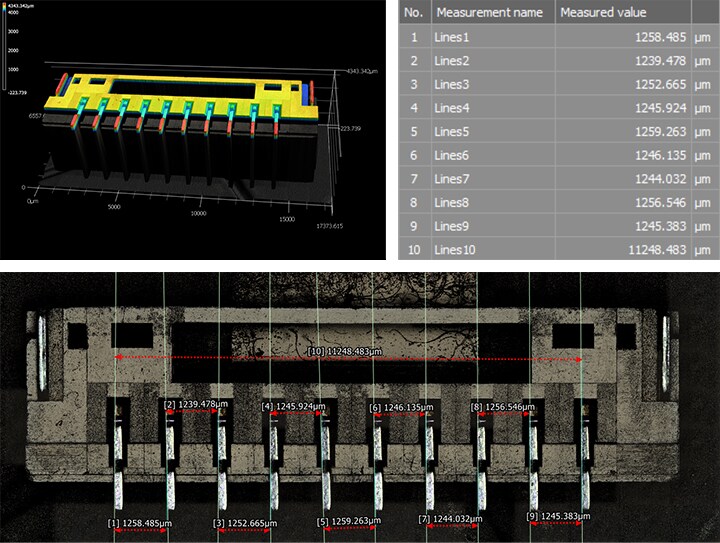

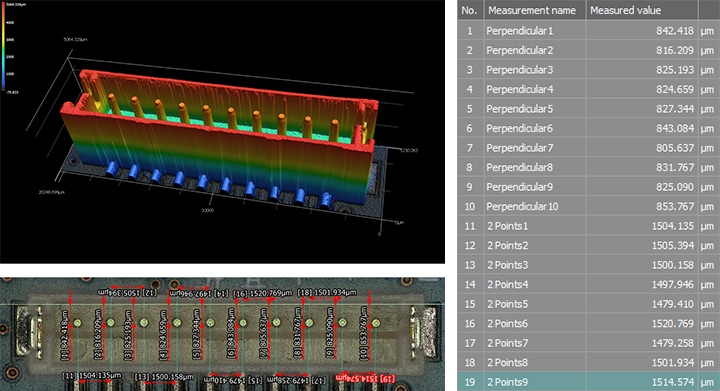

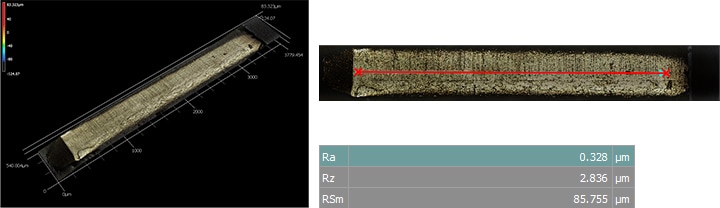

Voorbeelden van connectorinspecties

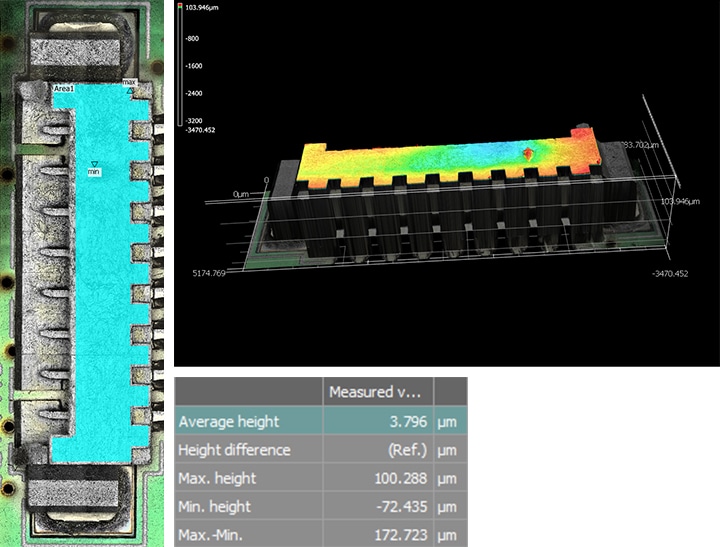

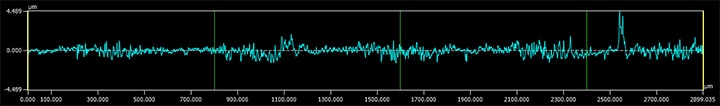

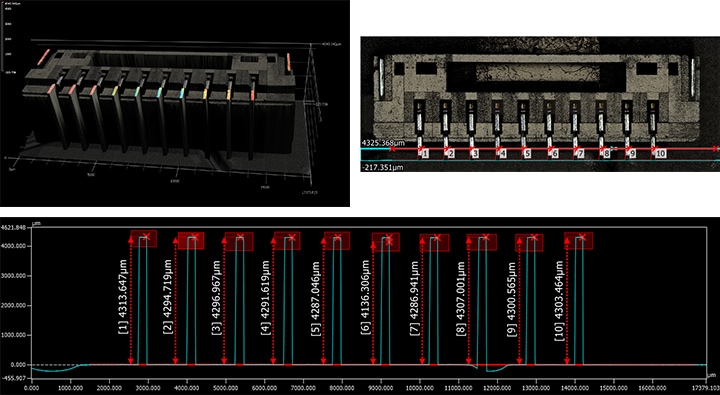

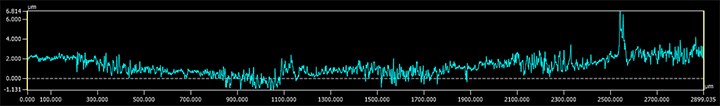

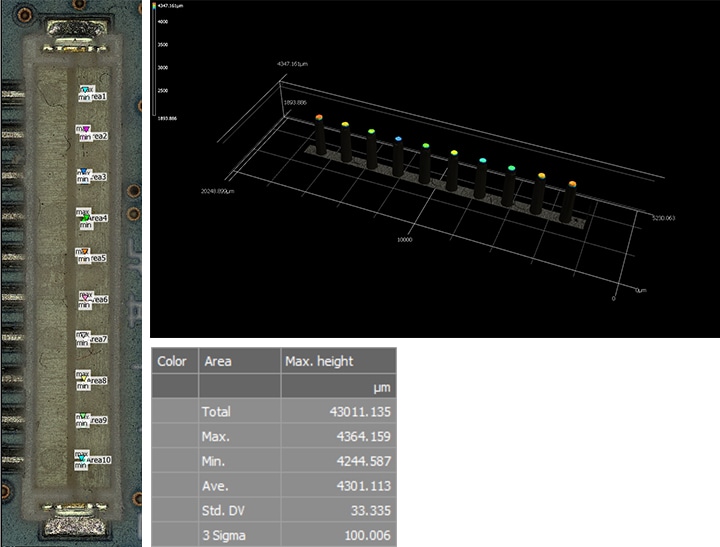

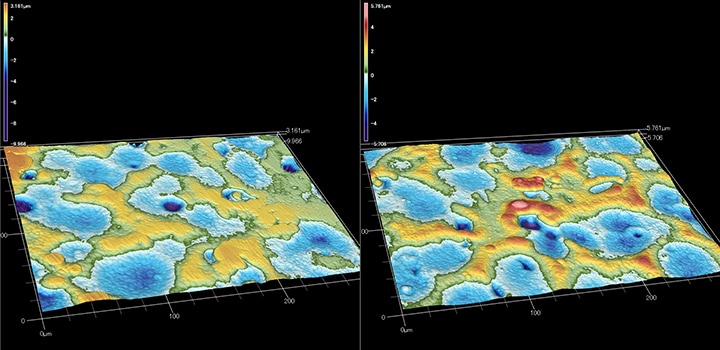

De oppervlaktemeetfunctie kan ook automatisch de maximale en minimale oppervlaktepunten meten.
De ingeklapte topvorm aan de periferie duidt op een sterke reflectie.
