Indukční senzor přiblížení

Řada ER

Stíněný typ pro velmi dlouhé vzdálenosti Indukční senzor přiblížení Řada ER

ER-08x

Schéma detekční oblasti (typický příklad)

S výchozím nastavením (režim 1)

Detekovatelný objekt: Železo

S výchozím nastavením (režim 1)

Detekovatelný objekt: Hliník

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Železo

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Hliník

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

S výchozím nastavením (režim 1)

S přepínáním vzdálenosti (režim 2)

Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)

Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.

ER-12x

Schéma detekční oblasti (typický příklad)

S výchozím nastavením (režim 1)

Detekovatelný objekt: Železo

S výchozím nastavením (režim 1)

Detekovatelný objekt: Hliník

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Železo

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Hliník

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

S výchozím nastavením (režim 1)

S přepínáním vzdálenosti (režim 2)

Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)

Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.

ER-18x

Schéma detekční oblasti (typický příklad)

S výchozím nastavením (režim 1)

Detekovatelný objekt: Železo

S výchozím nastavením (režim 1)

Detekovatelný objekt: Hliník

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Železo

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Hliník

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

S výchozím nastavením (režim 1)

S přepínáním vzdálenosti (režim 2)

Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)

Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.

ER-30x

Schéma detekční oblasti (typický příklad)

S výchozím nastavením (režim 1)

Detekovatelný objekt: Železo

S výchozím nastavením (režim 1)

Detekovatelný objekt: Hliník

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Železo

S přepínáním vzdálenosti (režim 2)

Detekovatelný objekt: Hliník

Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)

S výchozím nastavením (režim 1)

S přepínáním vzdálenosti (režim 2)

Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)

Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.

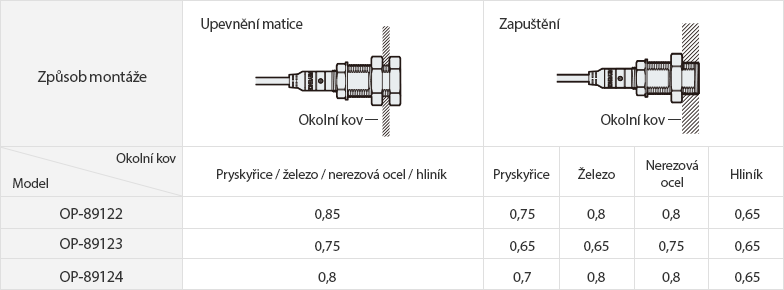

Držák pro rychlou výměnu

Při použití držáku pro rychlou výměnu se detekční vzdálenost zkrátí. Detekční vzdálenost se mění také u zapuštěných instalací v závislosti na materiálu okolního kovu. Jako vodítko použijte následující faktory vynásobené detekční vzdáleností uvedenou ve specifikacích.

Jak číst diagramy detekční oblasti

Následující obrázek ukazuje polohu bodu ON (ZAP), když se standardní detekovatelný objekt (specifikovaný ve specifikacích) pohybuje rovnoběžně se senzorem ve směru šipky.
