Indukční senzor přiblížení
Řada ER
Nestíněný typ pro velmi dlouhé vzdálenosti Indukční senzor přiblížení Řada ER
ER-U08x
Schéma detekční oblasti (typický příklad)
S výchozím nastavením (režim 1)
Detekovatelný objekt: Železo
S výchozím nastavením (režim 1)
Detekovatelný objekt: Hliník
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Železo
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Hliník
Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)
S výchozím nastavením (režim 1)
S přepínáním vzdálenosti (režim 2)
Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)
Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.
ER-U12x
Schéma detekční oblasti (typický příklad)
S výchozím nastavením (režim 1)
Detekovatelný objekt: Železo
S výchozím nastavením (režim 1)
Detekovatelný objekt: Hliník
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Železo
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Hliník
Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)
S výchozím nastavením (režim 1)
S přepínáním vzdálenosti (režim 2)
Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)
Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.
ER-U18x
Schéma detekční oblasti (typický příklad)
S výchozím nastavením (režim 1)
Detekovatelný objekt: Železo
S výchozím nastavením (režim 1)
Detekovatelný objekt: Hliník
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Železo
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Hliník
Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)
S výchozím nastavením (režim 1)
S přepínáním vzdálenosti (režim 2)
Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)
Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.
ER-U30x
Schéma detekční oblasti (typický příklad)
S výchozím nastavením (režim 1)
Detekovatelný objekt: Železo
S výchozím nastavením (režim 1)
Detekovatelný objekt: Hliník
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Železo
S přepínáním vzdálenosti (režim 2)
Detekovatelný objekt: Hliník
Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovaného objektu (typický příklad)
S výchozím nastavením (režim 1)
S přepínáním vzdálenosti (režim 2)
Vliv tloušťky detekovatelného objektu a materiálu (typický příklad)
Detekční vzdálenost se liší v závislosti na materiálu, velikosti a tloušťce detekovatelného objektu. Detekční vzdálenost lze zkontrolovat pomocí detekovatelného objektu vynásobením detekční vzdálenosti Y (mm) v charakteristickém schématu „Změna detekční vzdálenosti v závislosti na velikosti a materiálu detekovatelného objektu“ koeficientem v následujícím charakteristickém schématu.

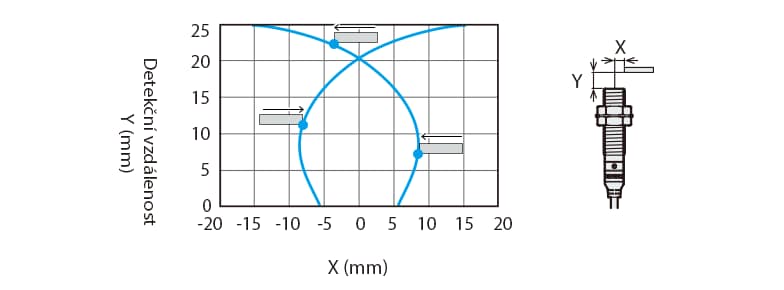

Jak číst diagramy detekční oblasti
Následující obrázek ukazuje polohu bodu ON (ZAP), když se standardní detekovatelný objekt (specifikovaný ve specifikacích) pohybuje rovnoběžně se senzorem ve směru šipky.
