Analýza částic / znečištění
Vzhledem ke zvýšeným požadavkům na kvalitu nabývá prevence znečištění cizími částicemi během výrobních procesů postupně na důležitosti.
Metody osvětlení
Kromě čoček s vhodnou světelností a vysokým rozlišením hraje velmi důležitou roli především výběr vhodného osvětlení. Pro podrobnější zkoumání objektu lze použít prstencové osvětlení i koaxiální osvětlení. Při použití digitálního mikroskopu k provádění analýzy částic/znečištění na cílech s nízkou odrazivostí nebo na průsvitných cílech je dobrou volbou osvětlení procházejícím světlem. Pokud je odrazivost vyšší a způsobuje lesk, může difúzní osvětlení pomoci jasně odlišit částice/znečištění od cíle. Změna směru osvětlení je často užitečná pro zobrazení cizích částic při využití částečného osvětlení. A konečně, polarizované osvětlení může pomoci, pokud lze cíl pozorovat pouze přes průhledný předmět.
- A
- Zdroj světla
- B
- Čočka
- C
- Cíl
- D
- Polopropustné zrcadlo
- A
- Zdroj světla
- B
- Čočka
- C
- Cíl
- D
- Filtr z broušeného skla

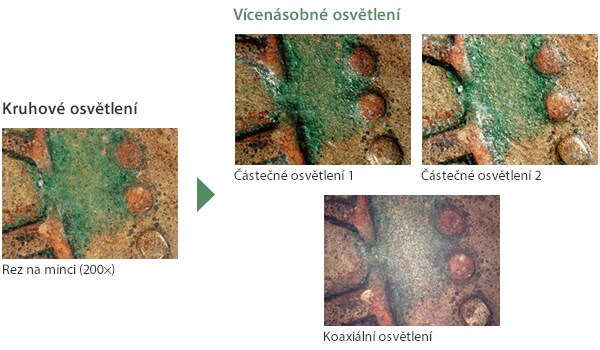

Digitální mikroskop od společnosti KEYENCE má funkci vícenásobného osvětlení, která ukládá všechna data osvětlení do pořízeného snímku. To umožňuje kdykoli změnit osvětlení na snímku, aniž by bylo nutné pořizovat nový snímek objektu.
Analýzu částic/znečištění lze provádět podrobněji pomocí minimalizace prstencového odrazu u digitálního mikroskopu KEYENCE.
Analýza částic / znečištění

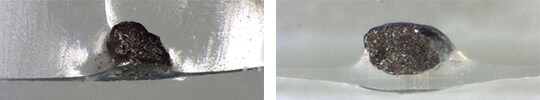

Pomocí pozorování pod jakýmkoliv úhlem od společnosti KEYENCE mohou uživatelé přesně určit, zda jsou cizí částice na povrchu nebo pod povrchem. To usnadňuje analýzu, takže je možné rychle nalézt potenciální řešení.
3D zobrazování cizích částic je dalším nástrojem pro nacházení řešení. Během analýzy pomáhají 3D data určit, zda je problémem škrábanec nebo znečištění cizími částicemi.

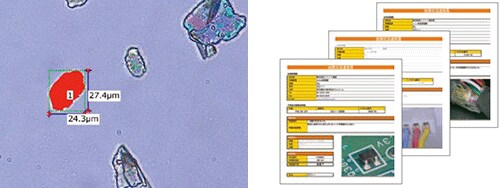

Kvantifikovatelná analýza měřením cizích částic
Po pozorování a pořízení snímků cizích částic nabízí digitální mikroskop KEYENCE širokou škálu funkcí 2D a 3D měření, které lze provádět v reálném čase a exportovat do zprávy pomocí softwaru pro zpracování textu nebo tabulkového procesoru.
Digitální mikroskop KEYENCE provádí analýzu částic/znečištění v souladu s normou ISO 16232 a VDA 19. Díky pokročilým zobrazovacím schopnostem mikroskopu lze měření provádět s vysokou mírou přesnosti, a to i měření velikosti 1 µm.
