Radarový hladinový senzor řady FR Průvodce spuštěním

Při krátkých vzdálenostech může být detekce nestabilní.

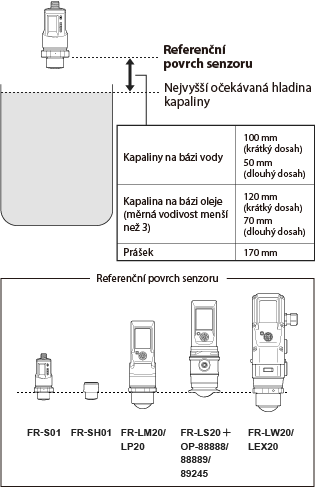

Doporučuje se nainstalovat senzor tak, aby referenční povrch těla senzoru byl od předpokládané nejvyšší hladiny kapaliny vzdálen minimálně o následující vzdálenost.

* V prostředích bez pěny nebo usazenin může být senzor použitelný i na kratší vzdálenost.

Doporučeno

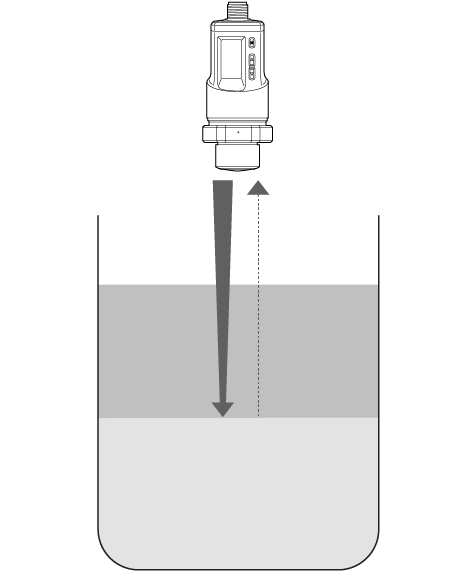

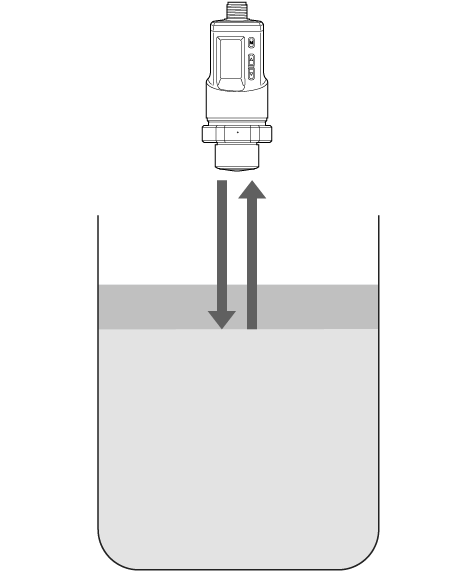

• I když dojde k dočasné ztrátě hladiny kapaliny, předchozí hodnota bude nadále uchována po dobu nastavenou v položce „Tracking time“. Pokud se detekce stane nestabilní kvůli pěně, zvýšení nastavení „Tracking time“ usnadní stabilní detekci. * Vzhledem k tomu, že hodnota bezprostředně před ztrátou hladiny kapaliny je uchována po dobu nastavenou v položce „Tracking time“, zvažte to s ohledem na rychlost stoupání a klesání hladiny kapaliny.

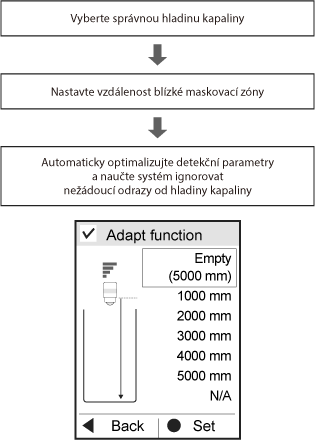

• Zvýšením nastavení „Sensitivity“ může být možná stabilní detekce. * Při změně nastavení „Sensitivity“ po dokončení učení pomocí funkce přizpůsobení vymažte jednou naučené informace a znovu spusťte funkci přizpůsobení.
• V porovnání s řadou FR může být hladinový senzor s vedenou vlnou řady FL schopen stabilní detekce, i když je přítomna pěna. Pokud je detekce s řadou FR nestabilní kvůli pěně, zvažte také řadu FL.
• Nainstalujte trubku, abyste zabránili vniknutí pěny pod senzor.

  • BOD 1
    Vzhledem k tomu, že plastové trubky mohou být ovlivněny pěnou vně trubky, doporučujeme kovové trubky.
  • BOD 2
    Průměr trubky by měl být stejný nebo větší než připojovací část senzoru (krátký dosah: G3/4, dlouhý dosah: G1-1/2).
  • BOD 3
    Aby se zabránilo chybné detekci v důsledku odrazu od konce trubky, doporučuje se, aby délka tlumicí trubky byla delší než poloha, kdy je hladina kapaliny na nejnižší úrovni. Ponechte však mezeru u dna, aby mohla kapalina proudit dovnitř a ven.
  • BOD 4
    Doporučuje se použít bezešvou trubku s co nejmenším počtem vnitřních výstupků a odvzdušňovací otvor udělat co nejmenší a co nejvýše.

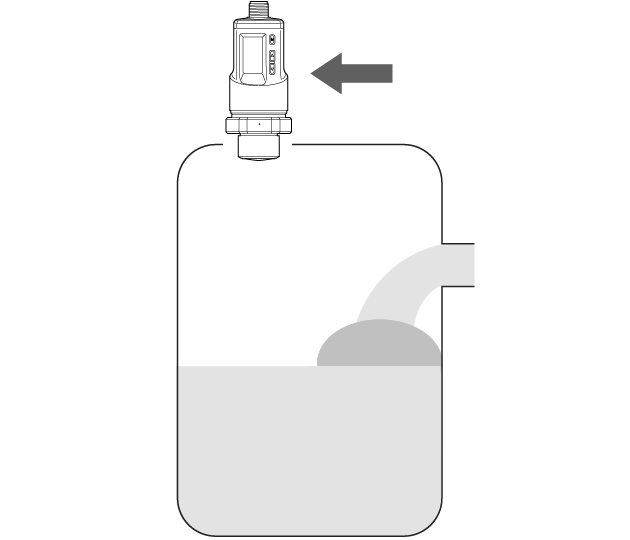

• Nainstalujte senzor mimo přívodní otvor kapaliny nebo použijte odpěňovací prostředek, abyste v maximální možné míře zabránili tvorbě bublin pod senzorem.

Doporučeno

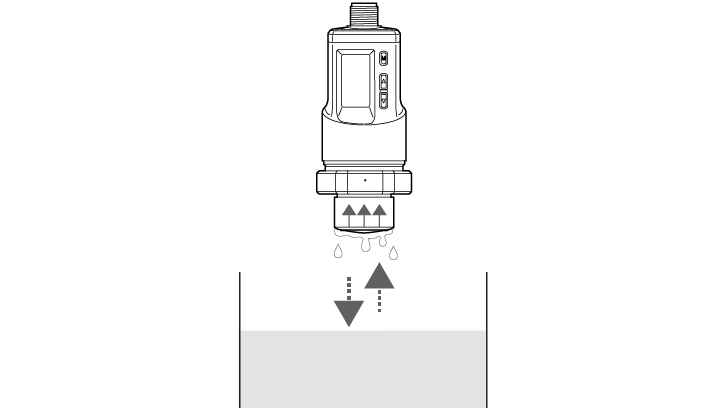

• I když dojde k dočasné ztrátě hladiny kapaliny, předchozí hodnota bude zachována po dobu nastavenou v položce „Tracking Time“. Pokud se detekce stane nestabilní v důsledku kondenzace, zvýšení nastavení „Tracking Time“ usnadní stabilní detekci. * Vzhledem k tomu, že hodnota bezprostředně před ztrátou hladiny kapaliny je zachována po dobu nastavenou v položce „Tracking Time“, zvažte to prosím s ohledem na rychlost stoupání a klesání hladiny kapaliny.
• Změnou nastavení „Sensitivity“ může být možná stabilní detekce. * Při změně nastavení „Sensitivity“ po dokončení učení pomocí funkce přizpůsobení vymažte jednou naučené informace a znovu spusťte funkci přizpůsobení.

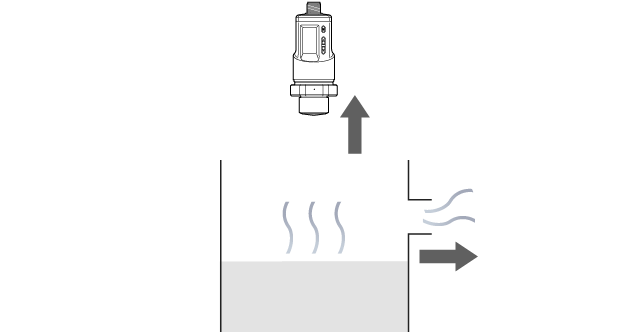

• Nainstalujte senzor na místo, kde je nepravděpodobný výskyt kondenzace, například tak, že jej umístíte mimo dosah horkých kapalin nebo odváděné páry.

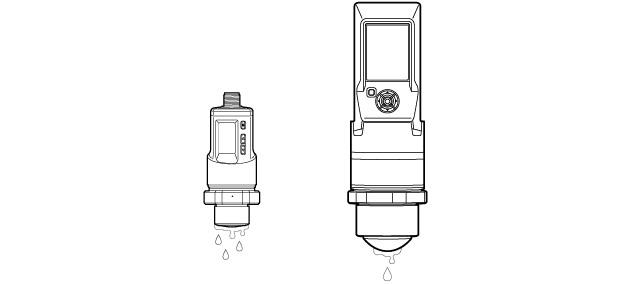

• Vzhledem k tomu, že model s dlouhým dosahem má ve srovnání s modelem s krátkým dosahem kulový spodní povrch, je méně pravděpodobné, že na spodním povrchu senzoru zůstane kondenzace, takže je méně náchylný k vlivům kondenzace.
  Navíc, protože model s dlouhým dosahem má vyšší detekční schopnost, doporučuje se model s dlouhým dosahem i v případě, že je detekční vzdálenost krátká.

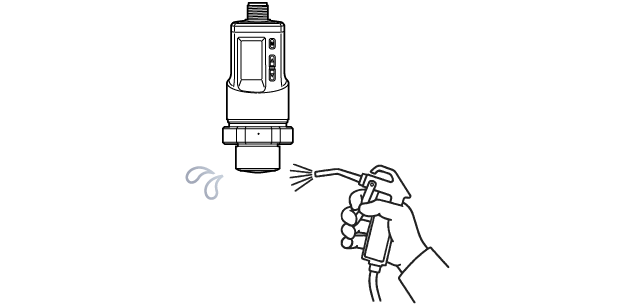

• Odstraňte kondenzaci profouknutím nebo jiným způsobem.
