Vergleich der verschiedenen Typen von Batteriezellen für Elektrofahrzeuge

Für weitere Details zu den Unterschieden zwischen zylindrischen, prismatischen und Pouch-Batteriezellen lesen Sie weiter.

Zylindrische Batterie sind die klassische Version von Batterien für Elektrofahrzeuge und spielen eine zentrale Rolle in der wachsenden Elektromobilitätsbranche. In diesem Beitrag beleuchten wir die

• chemische Zusammensetzung
• Größe
• Kapazität
• Lebensdauer sowie
• die Vor- und Nachteile

dieser Batterien.

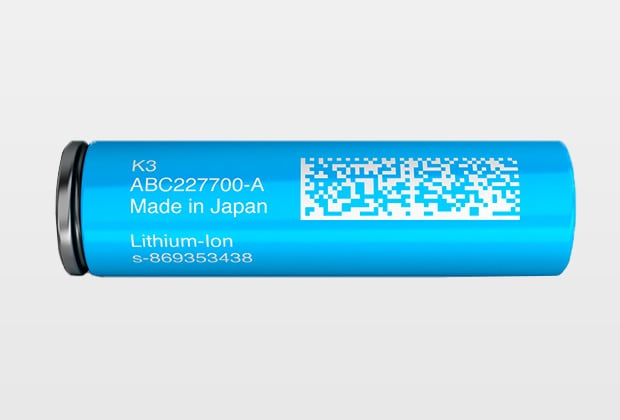

Zylindrische Batterien bestehen aus Lithium-Ionen-Zellen, die von einem Aluminium- oder Stahlgehäuse umgeben sind. Die zylindrische Form entsteht durch das Schichten von Elektroden und Separatoren, die anschließend zusammengerollt werden. Diese Bauweise bietet eine robuste Struktur und ist ideal für Anwendungen, die eine hohe mechanische Stabilität erfordern.

Zylindrische Batterien sind in verschiedenen Größen erhältlich, die sich für unterschiedliche Anwendungen eignen. Für Elektrofahrzeuge sind die gängigen Größen (Durchmesser x Länge in mm):

• 1850 (Durchmesser 18 mm, Länge 50 mm)
• 21700 (Durchmesser 21 mm, Länge 70 mm)
• 46800 (Durchmesser 46 mm, Länge 80 mm)

Im Vergleich zu prismatischen und Pouch-Batterien liegen zylindrische Batterien in der mittleren Größenkategorie. Diese Vielfalt ermöglicht eine flexible Anpassung an verschiedene Fahrzeugtypen und Anforderungen.

Zylindrische Batterien sind bekannt für ihre hohe Kapazitätsdichte bei gleichzeitig niedrigen Kosten. Diese Batteriezellen können kombiniert werden, um leistungsstarke Batteriepakete zu erstellen. Die Kapazität der gängigen Größen für Elektrofahrzeuge ist wie folgt:

• 1850: 2.300–3.600 mAh
• 21700: 4.000–5.000 mAh
• 46800: 26.000 mAh

Diese hohe Kapazität macht zylindrische Batterien zu einer bevorzugten Wahl für Hersteller, die kosteneffiziente Lösungen suchen.

Zylindrische Batterien haben eine beeindruckende Lebensdauer von bis zu 25.000 Zyklen. Diese lange Lebensdauer ist ein entscheidender Vorteil, insbesondere für Anwendungen, die eine hohe Zuverlässigkeit und Langlebigkeit erfordern.

• Erprobte Technologie: Zylindrische Batterien werden seit Jahrzehnten hergestellt, was eine zuverlässige und standardisierte Produktion ermöglicht.
• Kosteneffizienz: Die standardisierte Produktion senkt die Kosten und ermöglicht eine schnelle Herstellung.
• Hohe Temperaturbeständigkeit: Diese Batterien sind widerstandsfähig gegenüber hohen Temperaturen und können zu leistungsstarken Batteriepaketen kombiniert werden.

• Geringere Dichte: Aufgrund der zylindrischen Form entstehen beim Kombinieren der Zellen Lücken, die die Dichte im Vergleich zu prismatischen oder Pouch-Batterien verringern können.
• Gewicht: Das Stahl- oder Aluminiumgehäuse macht zylindrische Batterien schwerer, was die Leichtbauweise von Elektrofahrzeugen beeinträchtigen kann.

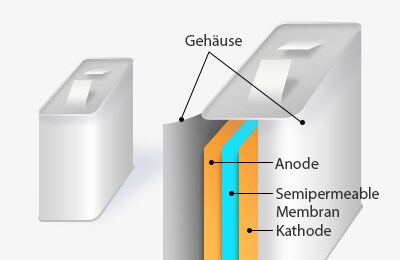

Prismatische Batterien bestehen aus Lithium-Ionen-Zellen, die von einem Aluminium- oder Eisengehäuse umgeben sind. Ihre rechteckige Form entsteht durch das Schichten von Elektroden und Separatoren, die in ein rechteckiges Metallgehäuse eingesetzt werden. Diese Bauweise ermöglicht eine hohe Kapazität sowie eine effiziente Nutzung des verfügbaren Raums in Batteriepaketen.

Prismatische Batterien sind die größten Batterien für Elektrofahrzeuge im Vergleich zu zylindrischen und Pouch-Batterien. Ihre Größe macht sie ideal für Anwendungen, die eine hohe Energiedichte und eine kompakte Bauweise erfordern. Die rechteckige Form ermöglicht eine einfache Integration in Batteriepakete, ohne dass Lücken zwischen den Zellen entstehen.

Prismatische Batterien bieten eine beeindruckende Kapazität von 20.000 mAh bis 30.000 mAh. Dank ihrer rechteckigen Form können mehrere Zellen kombiniert werden, um Batteriepakete mit hoher Kapazität zu erstellen. Diese Eigenschaft macht sie besonders attraktiv für Elektrofahrzeuge, die eine große Reichweite benötigen.

Die Lebensdauer prismatischer Batterien ist kürzer als die von zylindrischen Batterien. Sie haben eine Lebensdauer von etwa 2.000 Zyklen, was sie weniger langlebig macht als ihre zylindrischen Gegenstücke. Dies kann ein entscheidender Faktor für Hersteller sein, die auf langfristige Zuverlässigkeit setzen.

• Standardisierte Produktion: Prismatische Batterien werden seit Jahrzehnten hergestellt und sind bereits in Elektrofahrzeugen wie BMW und Volkswagen weit verbreitet.
• Effiziente Nutzung des Platzes: Die rechteckige Form ermöglicht eine einfache Kombination von Zellen, ohne dass Lücken entstehen, was die Energiedichte maximiert.
• Hohe Kapazität: Mit einer Kapazität von bis zu 30.000 mAh sind prismatische Batterien ideal für Anwendungen, die eine hohe Energiedichte erfordern.

• Überhitzungsrisiko: Die hohe Kapazität kann zu Überhitzung und Inkonsistenzen in der Energiedichte führen, was die Sicherheit beeinträchtigen kann.
• Kosten: Prismatische Batterien sind teurer als zylindrische Batterien, was die Produktionskosten erhöht.
• Kürzere Lebensdauer: Mit einer Lebensdauer von nur 2.000 Zyklen sind sie weniger langlebig als zylindrische Batterien.

Pouch-Batterien (oder auch Coffee-Bag-Zellen) sind eine innovative Batterietechnologie, die sich durch ihre flexible Bauweise und kompakte Größe auszeichnet. Sie bieten eine interessante Alternative zu prismatischen und zylindrischen Batterien, insbesondere in Anwendungen, bei denen Platz und Gewicht entscheidend sind. In diesem Beitrag untersuchen wir

• die chemische Zusammensetzung
• Größe
• Kapazität
• Lebensdauer sowie
• die Vor- und Nachteile

von Pouch-Batterien.

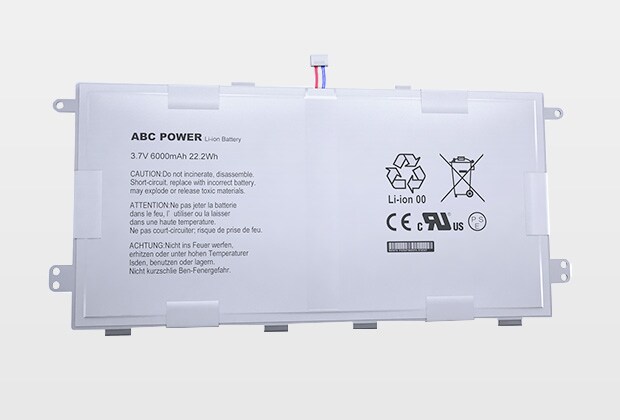

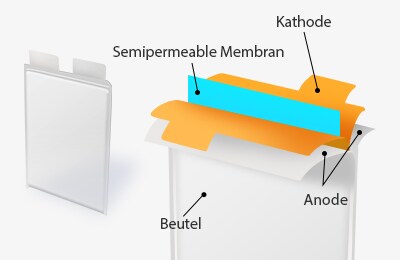

Pouch-Batterien sind Lithium-Batterien mit einem polymerbeschichteten Aluminiumfoliengehäuse, das sie von prismatischen und zylindrischen Batterien unterscheidet. Die Elektroden und Separatoren sind in einem versiegelten, flexiblen Folienbehälter geschichtet. Diese Bauweise macht sie leicht und flexibel, was sie ideal für Anwendungen mit begrenztem Platz macht.

Pouch-Batterien sind die kleinsten Batterien unter den drei Haupttypen für Elektrofahrzeuge. Sie sind sowohl in Länge als auch im Gewicht kompakt und werden häufig in tragbaren Geräten wie Smartphones verwendet. Ihre geringe Größe macht sie jedoch auch für Elektrofahrzeuge attraktiv, insbesondere wenn der verfügbare Platz begrenzt ist.

Trotz ihrer kompakten Größe sind Pouch-Batterien leistungsstark. Sie können die gleiche Kapazität wie zylindrische Batterien erreichen, was sie zu einer bevorzugten Wahl macht, wenn Platz und Gewicht eine Rolle spielen. Hersteller entscheiden sich oft für Pouch-Batterien, um die Leistung zu maximieren, ohne den verfügbaren Raum zu beeinträchtigen.

Die Lebensdauer von Pouch-Batterien entspricht der von prismatischen Batterien und beträgt etwa 2.000 Zyklen. Obwohl sie nicht so langlebig sind wie zylindrische Batterien, bieten sie dennoch eine solide Leistung für Anwendungen, die keine lange Lebensdauer erfordern.

• Flexibilität: Pouch-Batterien sind leicht und kompakt, was sie für eine Vielzahl von Größen und Anwendungen geeignet macht.
• Hohe Kapazität: Sie konkurrieren mit zylindrischen Batterien in Bezug auf Kapazität und mit prismatischen Batterien in Bezug auf Lebensdauer.
• Platzsparend: Ihre flexible Bauweise ermöglicht eine effiziente Nutzung des verfügbaren Raums, was sie ideal für Elektrofahrzeuge macht.

• Hohe Produktionskosten: Pouch-Batterien sind relativ neu am Markt der EV-Batterien, was zu höheren Kosten für Produktion und Nutzung führt.
• Geringe mechanische Widerstandsfähigkeit: Ihr flexibles Gehäuse bietet weniger Schutz, was das Risiko von Schäden erhöht.
• Überhitzungsrisiko: Ein häufig diskutiertes Risiko ist der sogenannte thermal runaway, eine unkontrollierte Überhitzung, die sicherheitskritisch sein kann.
