E/A-Anschlussplan

* Wenn der Text schwer zu erkennen ist, prüfen Sie bitte die CAD-Daten oder schauen Sie in der Betriebsanleitung/Benutzerhandbuch nach.

Schaltplan für Ausgangsschaltkreis

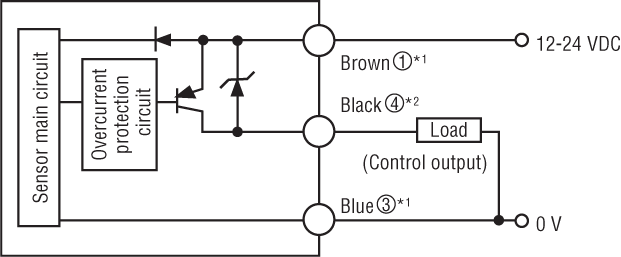

FS-N13CP IO circuit

*1 nur FS-N11P/N13P/N13CP
*2 FS-N13P/N14P verfügt über ein
weißes Kabel als separater Ausgang.
Beim FS-N13CP/N14CP dient der
Kontakt als separater Ausgang 2.

Schaltplan für Ausgangsschaltkreis

FS-N11CN IO circuit

*1 nur FS-N11P/N13P/N13CP
*2 FS-N13P/N14P verfügt über ein
weißes Kabel als separater Ausgang.
Beim FS-N13CP/N14CP dient der
Kontakt als separater Ausgang 2.
