E/A-Anschlussplan

* Wenn der Text schwer zu erkennen ist, prüfen Sie bitte die CAD-Daten oder schauen Sie in der Betriebsanleitung/Benutzerhandbuch nach.

Schaltplan für Ausgangsschaltkreis

FS-N11MN IO circuit

*1 nur FS-N11N/N11MN/N13N
*2 nur FS-N11MN
*3 FS-N13N/N14N verfügt über ein
weißes Kabel als separaten Ausgang 2.

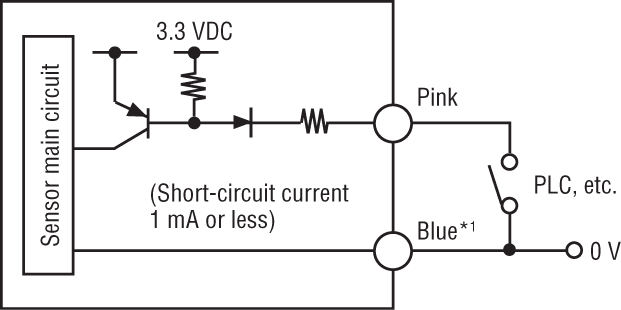

Schaltplan für Eingangsschaltkreis (nur FS-N13N/N14N)

FS-N13N IO circuit

*1 nur FS-N11N/N11MN/N13N
*2 nur FS-N11MN
*3 FS-N13N/N14N verfügt über ein weißes Kabel als separaten
Ausgang 2.
