E/A-Anschlussplan

* Wenn der Text schwierig zu lesen ist, lesen Sie bitte in den CAD-Daten oder in der Bedienungsanleitung nach.

Ausgangsschaltkreis
NPN

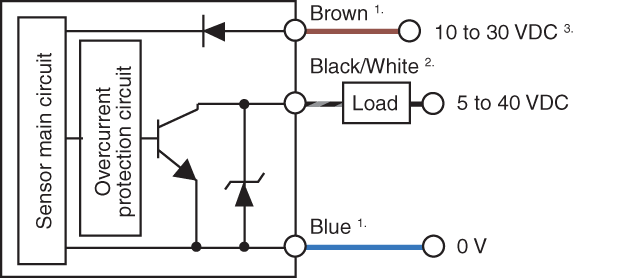

GV-21 IO circuit

1. GV-22 und GV-22P haben keine braunen/blauen Kabel. Der innere Aufbau
der Stromversorgungsleitung ist der gleiche wie beim GV-21.
2. Schwarz: Steuerausgang 1/Weiß: Steuerausgang 2
3. Wenn Erweiterungseinheiten hinzugefügt werden, muss die Versorgungsspannung 11 bis 30 VDC betragen.

Eingangsschaltkreis
Emissionsstoppeingang, Eingang zur Bankumschaltung, Schieberegistereingang, Takteingang
NPN

GV-21 IO circuit

1. Rosa: Eingang zur Bankumschaltung/Schieberegistereingang/Takteingang,
Violett: Emissionsstoppeingang
2. GV-22 und GV-22P haben keine braunen/blauen Kabel. Der innere Aufbau
der Stromversorgungsleitung ist der gleiche wie beim GV-21.
