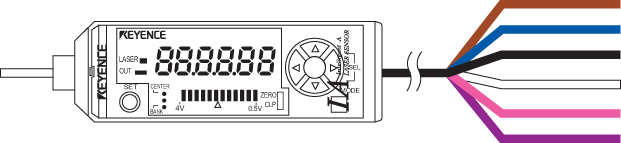

E/A-Anschlussplan

* Wenn der Text schwierig zu lesen ist, lesen Sie bitte in den CAD-Daten oder in der Bedienungsanleitung nach.

(Braun) 10 bis 30 V DC
(Blau) Erdleiter
(Schwarz) Analogspannungsausgang (0,5 bis 4 V)
(Geschirmter) Analogspannungsausgang (Masse)
(Rosa*2) Externer Eingang
(Violett) Eingang zum Ausschalten der Laseremission
