5G (Új generációs kommunikációs technológia) - Passzív alkatrészek és kristályoszcillátorok Megoldás a hagyományos inline képalkotó rendszerekkel végzett ellenőrzések problémáira

Az 5G hálózatok használatának terjedésével a passzív komponensek, mint például a hagyományos és kerámia kondenzátorok gyártása tovább növekszik, azonban ezeknek a komponenseknek az ellenőrzésekor számos problémával kell szembenéznünk.

  • Termék miniatürizálás
  • Fokozott termelés a nagyobb kereslet kielégítése érdekében
  • A szigorúbb ellenőrzési előírások betartása

A KEYENCE képalkotó technológiái segtségével ezeket és más problémákat is könnyedén megoldhat.

Nagyfrekvenciás komponensek

A nagyfrekvenciás alkatrészeket arra használják, hogy megfelelő frekvenciájú rádió hullámokat továbbítsanak, illetve fogadjanak. A 4G és LTE technológiához tervezett termékek nem alkalmazhatóak az 5G kommunikációhoz a különböző frekvencia és szabványok miatt, ezért új termékek fejlesztésére van szükség.
A termék miniatürizálásra irányuló megnövekedett igény, illetve az okostelefonokba és egyéb eszközökbe épített komponensek számának exponenciális emelkedése miatt a gyártósorok gyorsabbá váltak, mint valaha.

Összeszerelési folyamat: Tálcában tárolt chippek számlálása

Problémák hagyományos rendszerekkel

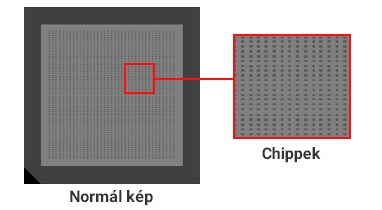

A tálcák különböző színe miatt csak kis színkülönbség észlelhető a chip és a háttér között , ami nehézkessé teszi a stabil vizsgálatot.

Továbbfejlesztett ellenőrzés Multispectrum megvilágítással

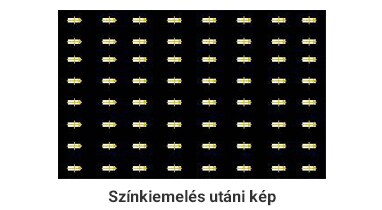

Pontos vizsgálatot tesz lehetővé még kis színkülönbségek esetén is 8 színű megvilágítással.

Az ellenőrzés folyamata: Nagyfrekvenciás komponensek vizuális ellenőrzése

Problémák hagyományos rendszerekkel

A stabil vizsgálat nehéz a céltárgy felületén található hibák gyenge kontrasztja miatt.

Továbbfejlesztett ellenőrzés LumiTraxTM megvilágítással

Csak a felület egyenetlenségeinek és hibáinak kiemelése a felület tulajdonságaitól függetlenül.

Kerámia kondenzátorok

A kerámia kondenzárotok széles körben használt komponensek például okostelefonokban, bázisállomásokban és gépkocsikban, amelyeket a feszültség stabilizására illetve zajszűrésre alkalmaznak.
A termék miniatürizálásra irányuló megnövekedett igény, illetve az okostelefonokba és egyéb eszközökbe épített komponensek számának exponenciális emelkedése miatt a gyártósorok gyorsabbá váltak, mint valaha.

Lemez hengerlés: Lemezek felületének vizuális ellenőrzése

Problémák hagyományos rendszerekkel

A stabil ellenőrzést hátráltatja a háttér felület állapota.

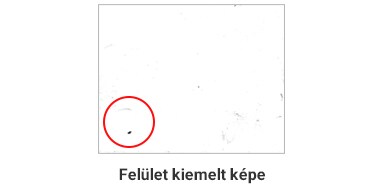

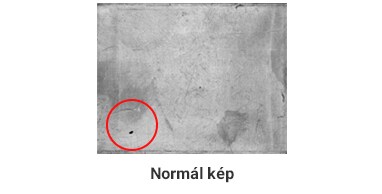

Továbbfejlesztett ellenőrzés LumiTraxTM megvilágítással

Számos hibát, amelyet nehéz detektálni hagyományos rendszerekkel, könnyedén és tisztán képes megjelenteni, biztosítva ezzel a stabil ellenőrzést.

Csomagolási folyamat ellenőrzése: QR kód és jelölés vizsgálata

Problémák hagyományos rendszerekkel

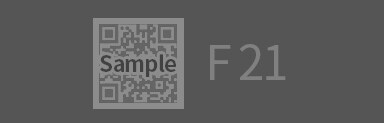

A jelölés sokszor világos annak érdekében, hogy a céltárgy károsodását a jelölés következtében megelőzzék, azonban a világos jelölés az ellenőrzés stabilitását csökkenti.

Továbbfejlesztett ellenőrzés Multispectrum megvilágítással

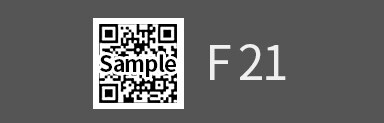

A megvilágítás optimális színe kiválasztható a 8 szín közül, lehetővé téve ezzel a nagyfokú stabilitást még nehezen látható jelölések esetén is. ( Az UV megvilágítás kiválóan használható a jelölés kontrasztjának növelésére.)

Kristályoszcillátorok

A kristályoszcillátorok a kvarz kristály piezoelektromos tulajdonságát hasznosítják nagyfrekvenciás precíziós rezgések generálásához.
Az 5G kommunikációs technológiához oszcillátorokat használnak hang és információ küldéséhez és fogadásához rádióhullámok segítségével.

Előgyártmányok feldolgozása: Előgyártmányok vizuális ellenőrzése

Problémák hagyományos rendszerekkel

Az ellenőrzési tartomány beállítása egy pontatlan formához nehézkes.

Továbbfejlesztett ellenőrzés az XG-X testreszabható képalkotó rendszerrel

Az ellenőrzési terület a termék alakját lekövetve is beállítható a képen végzett számítások segítségével.
Emellett a profil hiba ellenőrzésére is lehetőség van a termék körvonalán található rendellenességek detektálásához.

Az ellenőrzés területe követi a termék körvonalának alakját képkalkuláció segítségével
Karc jellegű hibák kiemelése

Tömítés folyamata: Az előgyártmányok pozícionálása összeszerelés során

Problémák hagyományos rendszerekkel

A stabil ellenőrzés nehézkes a gyenge kontraszt miatt a háttérhez képest.

Továbbfejlesztett ellenőrzés Multispectrum megvilágítással

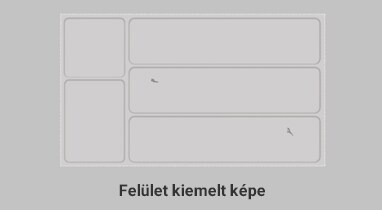

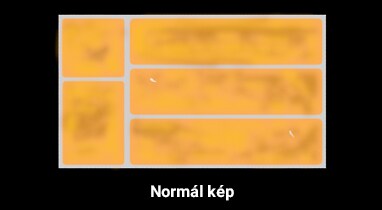

A LumiTraxTM mód lehetővé teszi a stabil ellenőrzést a felület kiemelt képpel.

Tokok fedelének megjelenés vizsgálata könnyedén a LumiTraxTM felület kiemelés képeivel.

A KEYENCE képalkotó rendszerei az 5G alkatrészek gyártásának megbízható eszközévé váltak Japánban és a tengerentúlon egyaránt.
Manapság a nagy pontosságú, nagy sebességű, miniatürizált gyártás iránti igény egyre nő és az ellenőrizendő termékek száma is emelkedik.
Ez a tendencia várhatóan a jövőben is folytatódik.

Ez az útmutató információkat nyújt az aktuális ellenőrzési alkalmazások palettájáról és az 5G-vel kapcsolatos alkatrészek képalapú ellenőrzéséről.
