Rotációs mélynyomás képrögzítése és elemzése digitális mikroszkóppal
A nyomtatással bárhol találkozhatunk az élelmiszerek és gyógyszerek csomagolásától a könyvekig és magazinokig számos helyen.
Ebben a részben példákon keresztül bemutatjuk a rotációs mélynyomás képrögzítését és elemzését digitális mikroszkópunkkal.

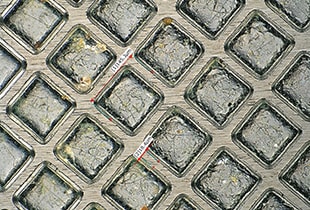

![Rotációs mélynyomás képrögzítése és elemzése digitális mikroszkóppal](/huhu/Images/ss_vhx-casestudy_c_gravure-printing_001_2029655.jpg)
- Mit nevezünk rotációs mélynyomtatásnak? (fényképek reprodukálására alkalmas)
- Példák a rotációs mélynyomás képrögzítésére és elemzésére digitális mikroszkóppal
Mit nevezünk rotációs mélynyomtatásnak? (fényképek reprodukálására alkalmas)
A rotációs mélynyomtatás a mélynyomás egyik formája. A lemezt, amire karakterek és képek vannak gravírozva, mélynyomó lemeznek hívjuk.
A karakterek és képek nyomtatásához tintát visznek fel a bemélyedésekre (cellákra), majd a tintát átviszik a papírra. Ezt a módszert gyakran alkalmazzák fotókönyvek és termékcsomagolások nyomtatásához, mivel jól reprodukálja a színmélységet.

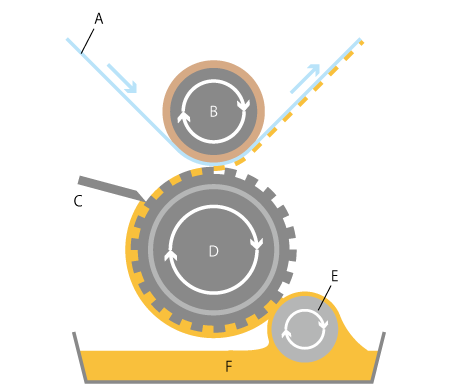

![](/huhu/Images/ss_vhx-casestudy_c_gravure-printing_002_2029656.png)
- A: Nyomtatópapír
- B: Nyomóhenger
- C: Festékező lemez
- D: Lemez
- E: Festékező henger
- F: Festék
A festéket a festékező henger viszi fel a lemezre, és a festékező lemez távolítja el a nem nyomtatandó területekről (a mélyedéseken kívül). A festéket a nyomóhenger (nyomógörgő) és a lemez (mélynyomó henger) viszi át a cellákból a papírra. A száradást követően a nyomtatott papírt feltekercselik.
A karakterek és képek be vannak vésve a lemezre, ami vasalapon rézzel van bevonva, és a gravírozást követően krómozzák, hogy tartósabb legyen.
A nyomtatáshoz papírtekercset használnak, amit a nyomtatást követően szintén feltekercselnek.
A színátmeneteket a bemélyedések (cellák) mélységével és formájával lehet beállítani. Ez jelentősen befolyásolni tudja a festékátvitelt, ezért a rotációs mélynyomás kiválóan alkalmas finom színátmenetek reprodukálására.
Továbbá az előkészületek befejeztével, amikor megkezdődik a nyomtatás, már csak néhány tényező tudja befolyásolni azt, így stabilnak mondható. A lemezek tartósak, ezért ez a folyamat nagy volumenű nyomtatásra is alkalmas. A lemezek előállítási költsége azonban viszonylag magas, ezért a rotációs mélynyomás nem jövedelmező, hacsak nem nagy volumenben nyomtatnak, például magazinokat.
Példák a rotációs mélynyomás képrögzítésére és elemzésére digitális mikroszkóppal

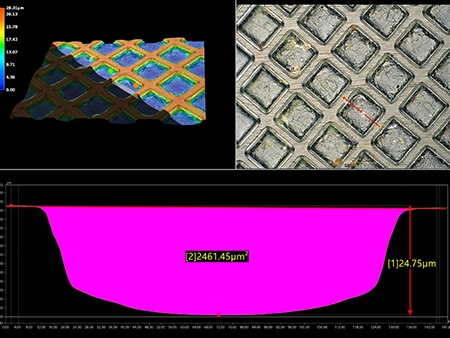

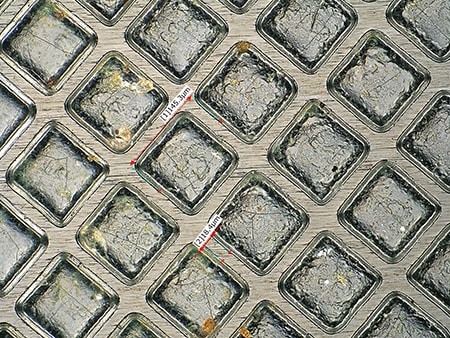

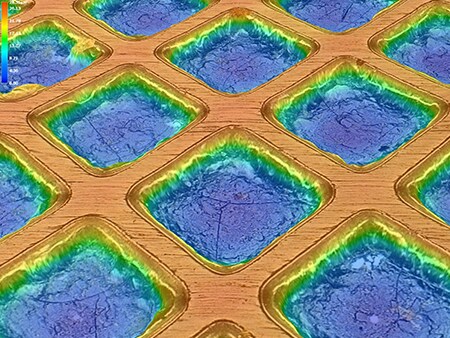

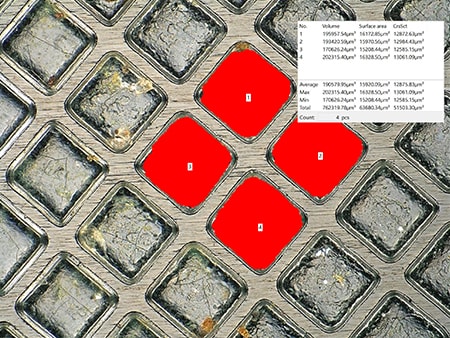

Ebben a részben a legújabb példákon keresztül bemutatjuk a rotációs mélynyomás képrögzítését és képelemzését KEYENCE VHX sorozatú 4K-s digitális mikroszkópunkkal.
![](/huhu/Images/ss_vhx-casestudy_c_gravure-printing_003_2029657.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_gravure-printing_004_2029658.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_gravure-printing_005_2029659.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_gravure-printing_006_2029660.jpg)
