Szemcseszórt felületek vizsgálata és mérése digitális mikroszkóppal
A szemcseszórás egy olyan megmunkálási módszer, amely során nagy sebességgel közeganyagokat (apró homokdarabokat vagy apró acél- vagy öntöttvas golyókat) permeteznek egy munkadarabra, amelynek a felületét apró kitüremkedések és bemélyedések létrehozásával leborotválják. Míg a polírozás sima felületet, a szemcseszórás érdes felületet eredményez. Ez a szakasz áttekintést nyújt a szemcseszórásról, és példákkal szolgál a szemcseszórt felületek digitális mikroszkóppal történő vizsgálatára és mérésére.
- Mi az a szemcseszórás?
- Munkadarab és közeganyagok
- A szemcseszórás céljai és hatásai
- Példák szemcseszórt felületek digitális mikroszkóppal történő vizsgálatára és mérésére
Mi az a szemcseszórás?
Ezt az eljárást szemcseszórásnak nevezik, mivel apró acél- vagy öntöttvas golyókat (szemcsék) permeteznek a A szemcseszórás egy olyan eljárás, amely során nagy nyomással apró acél- vagy öntöttvas golyókat (szemcsék) permeteznek (fújnak) egy forgó lapátkerék segítségével. Ezeket a golyókat nagy sebességgel hajtják a lapátra, majd a közeget a centrifugális erő révén viszik fel a felületre. Ezzel szemben azt a módszert, amely során a közeget sűrített levegővel permetezik, légfúvásnak vagy homokfúvásnak nevezzük.

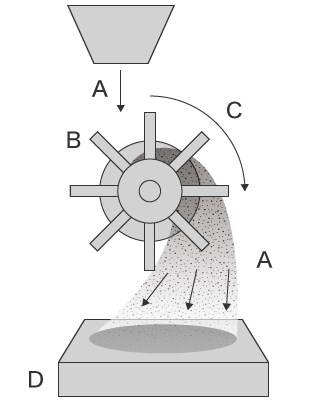

Szemcseszórás
Egy motor forgatja a lapátkereket, amely a centrifugális erő révén permetezi a közeget. Mivel nincs szükség kompresszorra, ez a módszer alacsonyabb energiafelhasználással, illetve költségekkel jár. A feldolgozóerőt azonban nem könnyű beállítani, ami megnehezíti a rendkívül pontos feldolgozást.

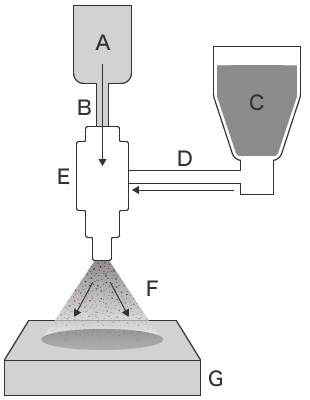

Légfúvás (homokfúvás)
A közeg permetezése a kompresszor által előállított sűrített levegővel történik. Mivel a nyomás könnyen beállítható, ez a módszer rendkívül pontos feldolgozást biztosít.
Munkadarab és közeganyagok
Ebben a szakaszban a főbb munkadarabokat és közeganyagokat mutatjuk be.
- Munkadarabok
- Fém, kerámia, műanyag, üveg és gumi
- Közeg
- Apró acél- vagy öntöttvas golyók (szemcse), homok, rozsdamentes acél, timföld, réz, üveg, gyanta, műanyag és dióhéj
A szemcseszórás céljai és hatásai
- Rozsda és szennyeződés eltávolítása
- Rozsda eltávolítása fémfelületekről, homok eltávolítása öntött alkatrészekről, hegesztési fröccsenések eltávolítása és bevonat/olajfoltok eltávolítása
- Sorjaeltávolítás
- Sorjaeltávolítás préselés vagy megmunkálás után
- Kitüremkedések és bemélyedések létrehozása
- Ez az eljárás többek között a bevonás, bevonatkialakítás, ragasztás utáni tapadást segíti.
A fényezés megakadályozza a tükröződést, valamint javítja az olajfelvételt, a súrlódási erőt és a hőelnyelést.
- Sörétszórás
- A visszamaradó nyomófeszültség javítja a kopásállóságot, a letöredezéssel szembeni ellenállást és a kifáradási szilárdságot.
Példák szemcseszórt felületek digitális mikroszkóppal történő vizsgálatára és mérésére

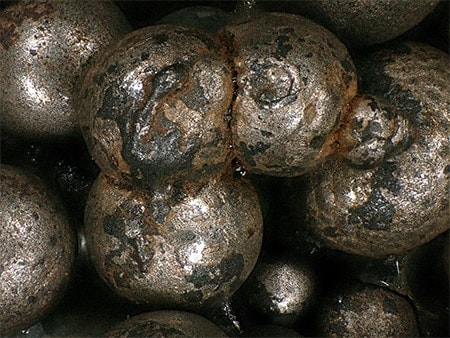

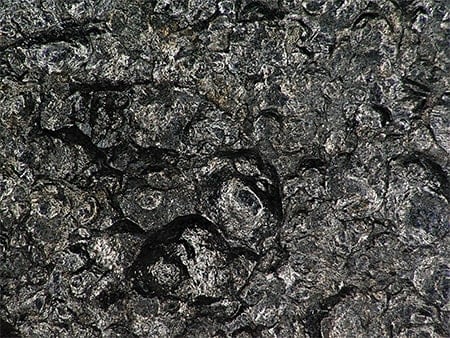

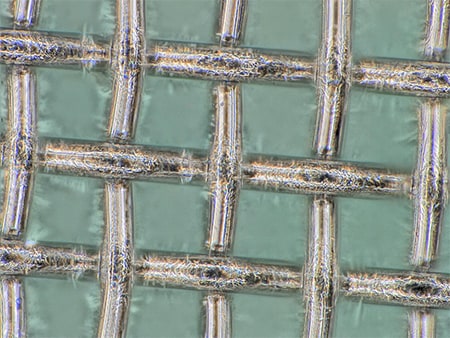

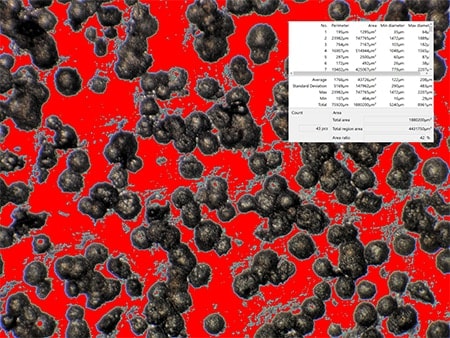

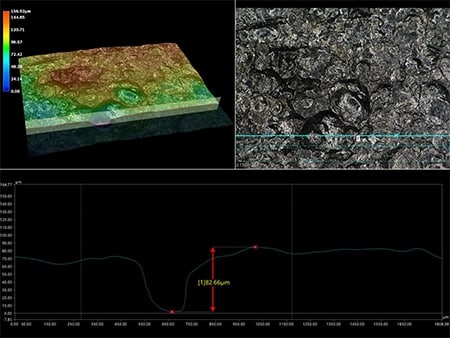

Az alábbiakban felsoroljuk a legújabb példákat a szemcseszórt felületek KEYENCE VHX sorozatú 4K-s digitális mikroszkóppal végzett vizsgálatára és mérésére.
