Radaros szintérzékelő FR sorozat Üzembe helyezési útmutató

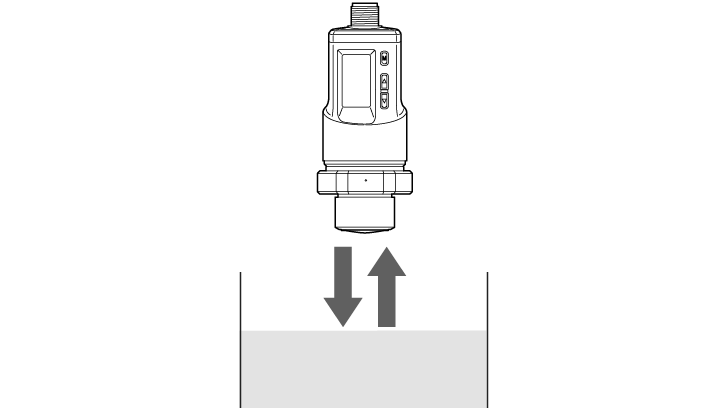

Rövid távolságokon az érzékelés instabillá válhat.

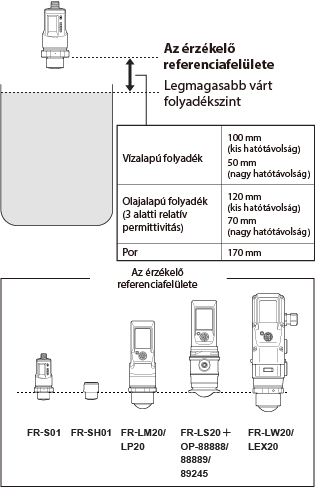

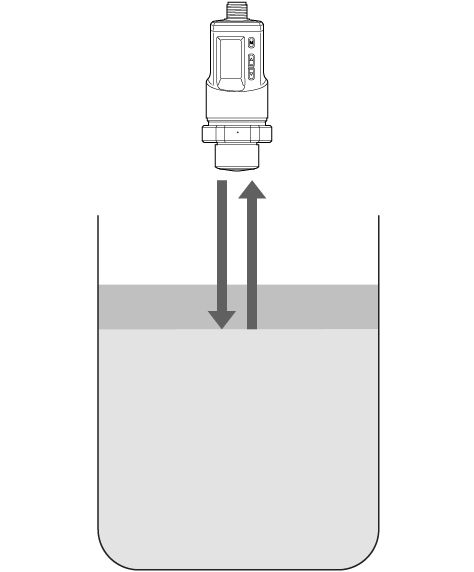

Javasolt a szenzort úgy felszerelni, hogy az érzékelőtest referencia felülete legalább az alábbi távolságra legyen a várható legmagasabb folyadékszinttől.

* Hab vagy lerakódás nélküli környezetben a szenzor ennél rövidebb távolságon is használható.

Ajánlott

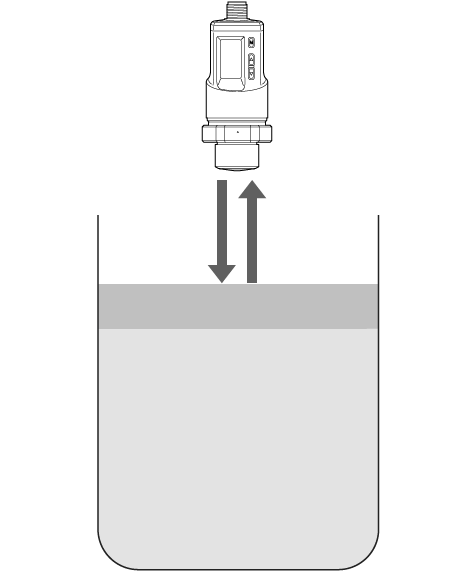

• Még ha a folyadékfelszín átmenetileg elvész is, az előző érték a "Követési idő" beállításban megadott ideig megőrzésre kerül. Ha az érzékelés hab miatt instabillá válik, a "Követési idő" beállítás növelése megkönnyíti a stabil érzékelést. * Mivel a folyadékfelszín elvesztése előtti érték a "Követési idő" beállításban megadott ideig megőrzésre kerül, kérjük, vegye figyelembe ezt a folyadékfelszín emelkedési és süllyedési sebességével együtt.

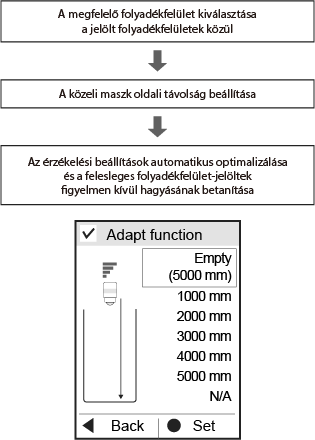

• Az "Érzékenység" beállítás növelésével stabil érzékelés válhat lehetségessé. * Ha az "Érzékenység" beállítást az adapt funkcióval végzett tanulás befejezése után módosítja, törölje egyszer a megtanult információkat, majd hajtsa végre újra az adapt funkciót.

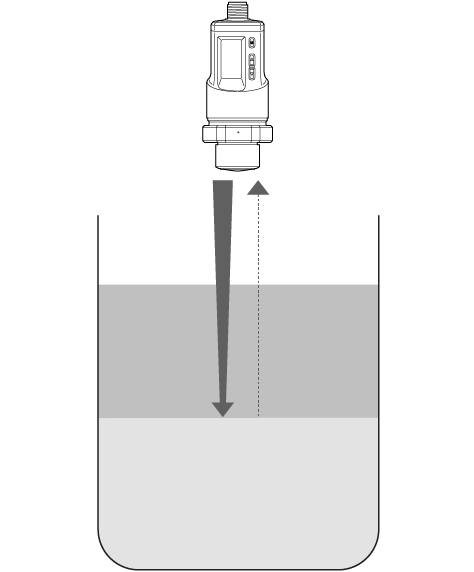

• Az FR sorozathoz képest az érzékelő vezérelt impulzusszintű FL sorozatú érzékelő hab jelenlétében is képes lehet stabil érzékelésre. Ha az FR sorozattal végzett érzékelés hab miatt instabil, kérjük, fontolja meg az FL sorozat alkalmazását is.
• Kérjük, telepítsen csövet, hogy megakadályozza a hab bejutását az érzékelő alá.

  • PONT01
    Mivel a műanyag csöveket a csövön kívüli hab befolyásolhatja, fémcsövek ajánlottak.
  • PONT02
    A csőátmérőnek egyenlőnek vagy nagyobbnak kell lennie az érzékelő csatlakozási részénél (rövid hatótávolság: G3/4, nagy hatótávolság: G1-1/2).
  • PONT03
    A csővégről visszaverődő fény miatti téves érzékelés elkerülése érdekében ajánlott, hogy a hossza meghaladja a folyadékszint legalacsonyabb állásának megfelelő pozíciót. Ugyanakkor hagyjon rést az aljfelülettel, hogy a folyadék be- és kiáramolhasson.
  • POINT04
    Ajánlott a lehető legkevesebb belső kiemelkedéssel rendelkező varrat nélküli csövet használni, és a szellőzőnyílást a lehető legkisebbre és a lehető legmagasabbra kialakítani.

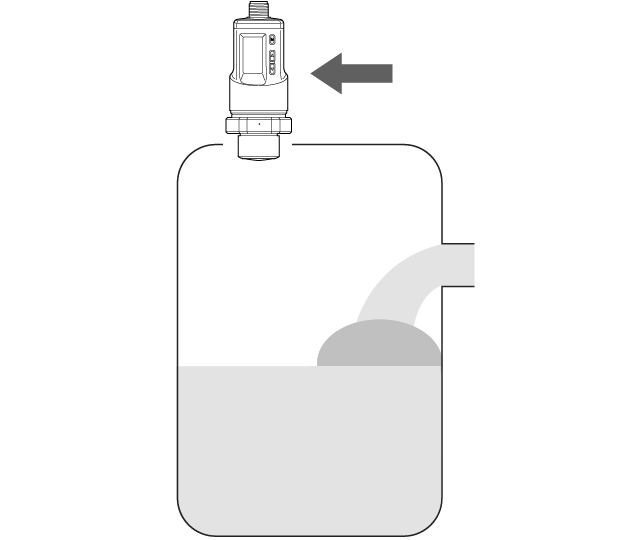

• Szerelje az érzékelőt a folyadékbevezető nyílástól távolabb, vagy használjon habzásgátló szert, hogy az érzékelő alatt a lehető legkevesebb buborék keletkezzen.

Ajánlott

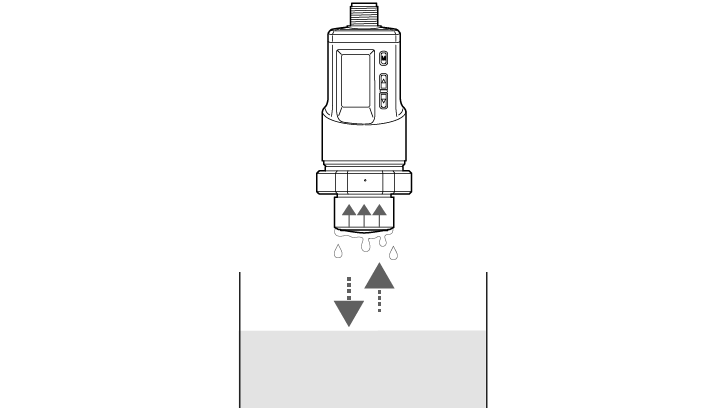

• Még ha a folyadékszint átmenetileg elvész is, az előző érték a "Követési idő" beállításban megadott ideig megőrződik. Ha a kondenzáció miatt az érzékelés instabillá válik, a "Követési idő" beállítás növelésével könnyebb stabil érzékelést elérni. * Mivel a folyadékfelszín elvesztése előtti érték a "Követési idő" beállításban megadott ideig megőrződik, kérjük, vegye figyelembe a folyadékfelszín emelkedési és süllyedési sebességét.
• Az "Érzékenység" beállítás módosításával stabil érzékelés érhető el. * Ha az adaptációs funkcióval végzett tanulás befejezése után módosítja az "Érzékenység" beállítást, törölje egyszer a megtanult adatokat, majd hajtsa végre újra az adaptációs funkciót.

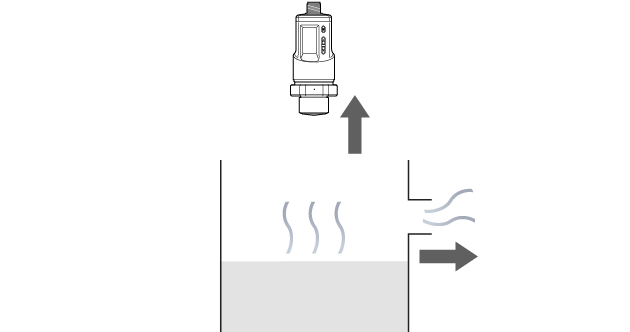

• Szerelje az érzékelőt olyan helyre, ahol valószínűtlen a kondenzáció kialakulása, például tartsa távol a magas hőmérsékletű folyadékoktól, vagy vezesse el a gőzt.

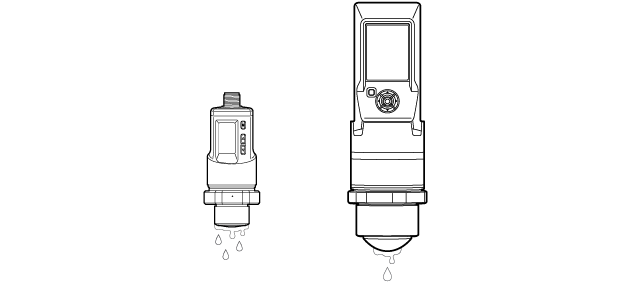

• Mivel a nagy hatótávolságú modell gömb alakú aljfelülettel rendelkezik a kis hatótávolságú modellhez képest, a kondenzáció kevésbé marad meg az érzékelő aljfelületén, így kevésbé érzékeny a kondenzáció hatásaira.
  Emellett, mivel a nagy hatótávolságú modell magasabb érzékelési képességgel rendelkezik, a nagy hatótávolságú modell ajánlott akkor is, ha az érzékelési távolság rövid.

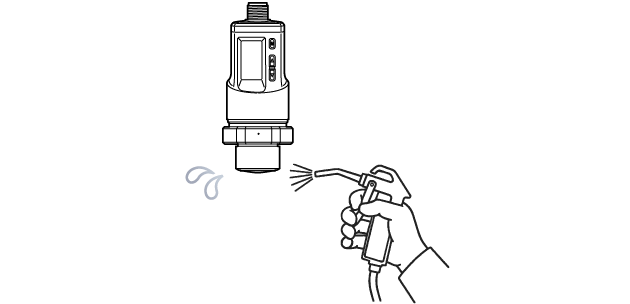

• Távolítsa el a kondenzációt öblítéssel vagy más módszerrel.
