Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

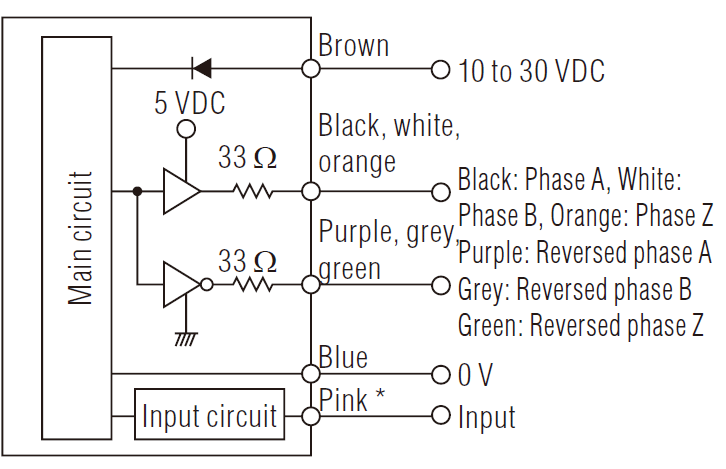

Puls uitgangsversterkereenheid (GT2-71D)
I/O circuit

GT2-71D IO circuit

* Zie voor details over de externe ingang, het schema van het externe ingangscircuit.

Puls uitgangsversterkereenheid (GT2-71D)
Extern ingangscircuit
Aanbevolen ingangsinrichting

GT2-71D IO circuit
