Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

AP-C40W/V40AW reeks
NPN

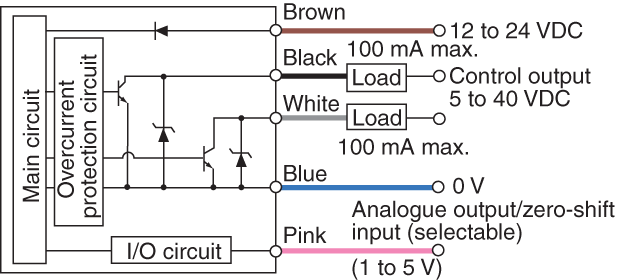

I/O schema (AP-V41AW/C40W)

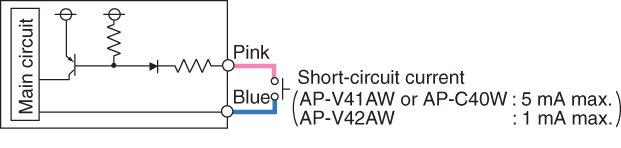

Zero-shift ingangscircuit (AP-V41AW/V42AW/C40W)

Analoog uitgangscircuit (AP-V41AW/C40W)
