Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

Schema uitgang

*1 FS-N11N/N11MN/N13N alleen
*2 FS-N11MN alleen
*3 De FS-N13N/N14N heeft een witte kabel
als afzonderlijke uitgang 2.

Schema uitgang

*1 FS-N11P/N13P/N13CP alleen
*2 De FS-N13P/N14P heeft een witte kabel
als afzonderlijke uitgang De FS-N13CP/
N14CP heeft een pin 2 als afzonderlijke uitgang
2.

Schema uitgang

* FS-N11CN alleen

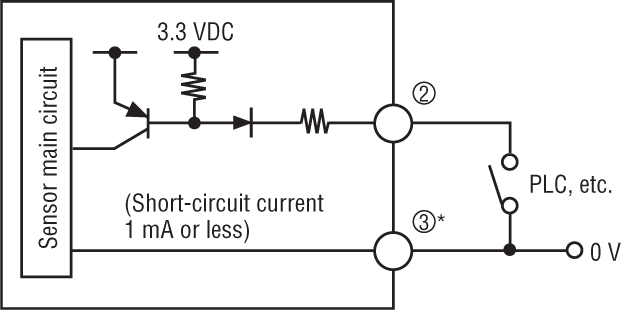

Schema ingangscircuit

* FS-N11CN alleen
