Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

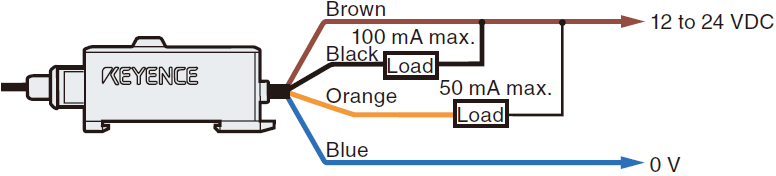

Bij het rechtstreeks sturen van de belasting
(NPN uitgang)

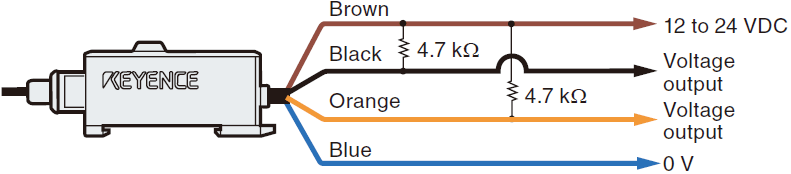

Bij het aansluiten van de vezelsensor op de spannings ingang/uitgang
uitrusting (laag niveau as de uitgang aan is)
(NPN uitgang)
