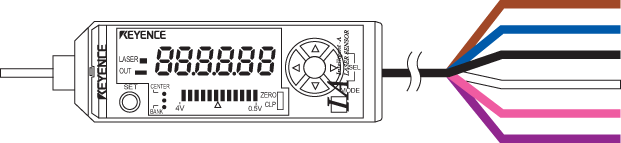

Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

(Bruin) 10 tot 30 VDC
(Blauw) Voeding GND
(Zwart) Analoge uitgangsspanning (0,5 tot 4 V)
(afgeschermd) Analoge uitgangspanning (GND)
(Roze*2) Externe ingang
(Paars) Laser emissie stopingang
