Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

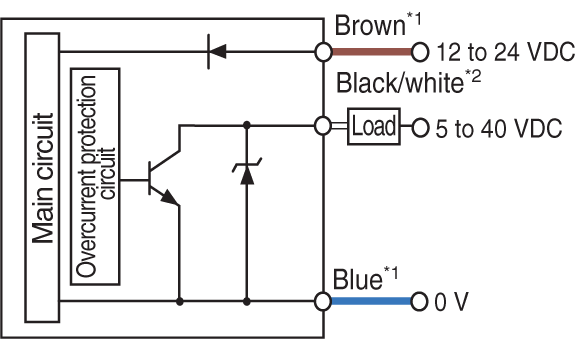

I/O circuit

*1. LV-11SB alleen
*2. Zwart: Stuuruitgang 1, wit: Stuuruitgang 2

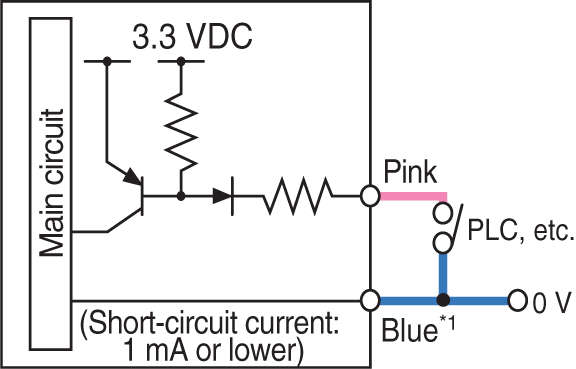

Laser emissie stop ingang/Externe ijkingang/Instellen waarde
bank selectie-ingang/Ontvangen lichthelderheid shift ingang

*1. LV-11SB alleen
