Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

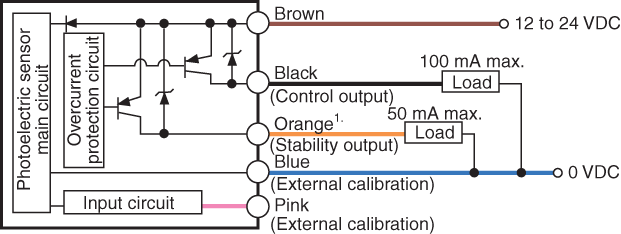

Ingangs/uitgangs circuitsPNP

1. Indien de stabliliteitsuitgang niet gebruikt wordt, de roze kabel bij
de voet afsnijden, of deze kabelaansluiten op de positieve aansluiting
van de voeding.

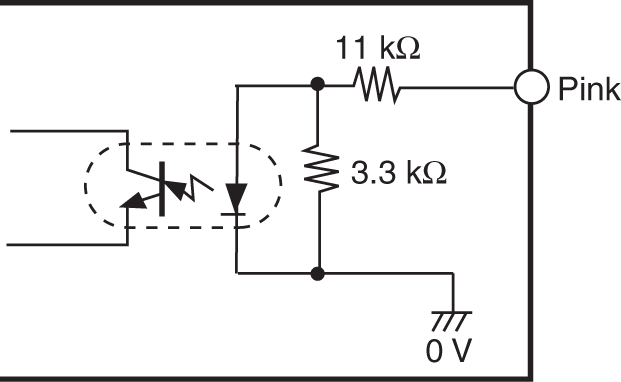

(Extern ijkings-ingangscircuit)PNP

• Voeding naar de PS-T2 wordt toegevoerd
via de PS-T1.
