Aansluitschema I/O-circuit

* Als de tekst moeilijk te lezen is, raadpleeg dan de CAD of de handleiding.

Ingangs/uitgangs circuitsNPN

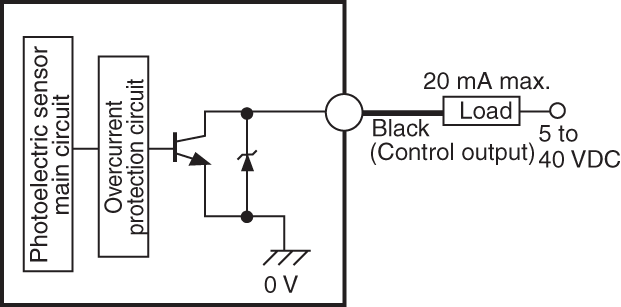

PS-T2 IO circuit

(Extern ijkings-ingangscircuit)
NPN

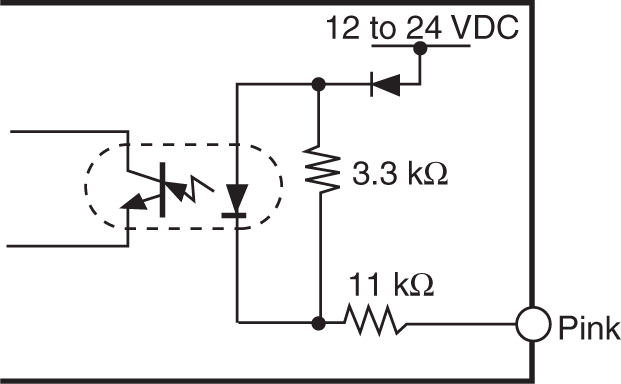

PS-T1 IO circuit

• Voeding naar de PS-T2 wordt toegevoerd
via de PS-T1.
