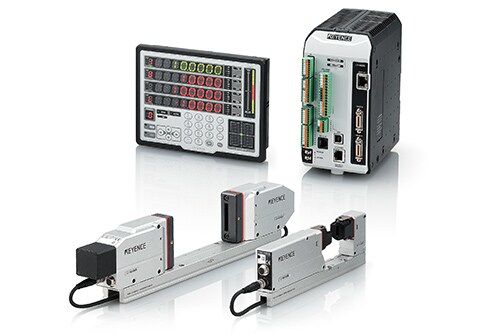

1D optische micrometer

Principe: Groen LED-licht wordt uitgestraald als een uniforme gecollimeerde bundel. Wanneer deze bundel door een doel wordt onderbroken, valt er een schaduw op het lichtontvangende element; door deze schaduw te meten, krijgen we een nauwkeurige voorstelling van het doel.

(A) Controle-CMOS	De controle-CMOS traceert de helling van het werkstuk om automatisch de kantelfouten te corrigeren.
(B) Hogesnelheidsbelichting CMOS	Speciaal ontworpen meet-CMOS met een geïntegreerde versterker voor maximale prestaties en snelheid.
(C) CMOS voor doelpositie	De CMOS meet de positie tussen de zender en de ontvanger
(D) Groene LED met hoge intensiteit	Groene LED's met hoge intensiteit hebben een langere levensduur dan traditionele LED-lichtbronnen en bieden tegelijk een hoge intensiteit en gelijkmatig verspreide verlichting.
(E) H Hoogwaardige condensator	Het LED-licht wordt efficiënt door de lenseenheid gericht

Laserscanmicrometer

Een laser wordt uitgezonden op een draaiende veelhoekige spiegel die de straal op een constante snelheid door het gehele meetbereik van de sensoren voert. Metingen zoals van de buitendiameter worden vastgesteld door te meten hoelang het licht van de ontvanger wordt tegengehouden.

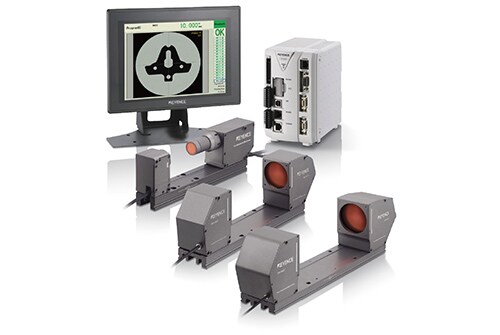

2D optische micrometer

Dit optische systeem maakt gebruik van een groene LED en een telecentrische lens om doelen gelijkmatig te bestralen. Wanneer de bundel door een doel wordt onderbroken, valt er een 2D-schaduw op een CMOS en kunnen kenmerken zoals grootte en hoek worden berekend door deze schaduw te meten. Bij deze methode worden de unieke voordelen gebruikt van het dwarsstraalmodel dat niet wordt beïnvloed door het licht, en kan er zeer nauwkeurig worden gemeten.
