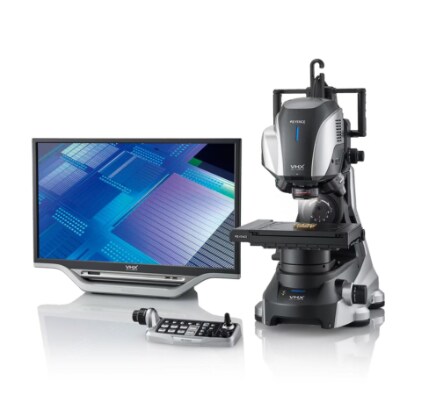

Jedno urządzenie do pomiaru i obserwacji powierzchni płytek PCB, cewek, diod LED, powłok, złączy, półprzewodnikowych elementów mocy, pęknieć, pustek lutowniczych itp.

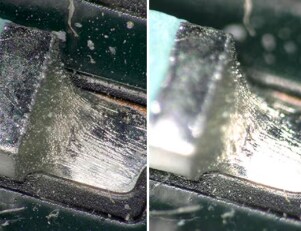

- Dokładne obrazowane próbek odbijających światło i o niskim kontraście
- Duża głębia ostrości i wysoka rozdzielczość
- Powiększenie od -0,1 do 6000×

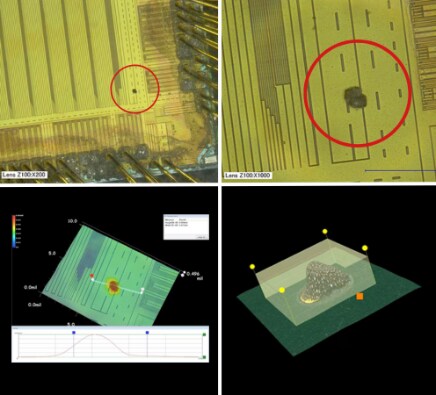

- Pomiary i obrazowanie 2D/ 3D
▶️ Pobierz katalog, aby dowiedzieć się więcej
