Indukcyjny czujnik zbliżeniowy

Seria ER

Kompaktowy typ w całości z metalu Indukcyjny czujnik zbliżeniowy Seria ER

ER-M045x/ER-M05x

Schemat obszaru wykrywania (typowy przykład)

Wykrywalny obiekt: Żelazo

Wykrywalny obiekt: Aluminium

Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu (typowy przykład)

Wpływ grubości wykrywalnego obiektu i materiału (typowy przykład)

Odległość wykrywania różni się w zależności od materiału, rozmiaru i grubości wykrywalnego obiektu. Odległość wykrywania można sprawdzić za pomocą wykrywalnego obiektu, mnożąc odległość wykrywania Y (mm) na schemacie charakterystyki „Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu” przez współczynnik na poniższym schemacie charakterystyki.

ER-M08Lx

Schemat obszaru wykrywania (typowy przykład)

Wykrywalny obiekt: Żelazo

Wykrywalny obiekt: Aluminium

Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu (typowy przykład)

Wpływ grubości wykrywalnego obiektu i materiału (typowy przykład)

Odległość wykrywania różni się w zależności od materiału, rozmiaru i grubości wykrywalnego obiektu. Odległość wykrywania można sprawdzić za pomocą wykrywalnego obiektu, mnożąc odległość wykrywania Y (mm) na schemacie charakterystyki „Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu” przez współczynnik na poniższym schemacie charakterystyki.

ER-M08Fx

Schemat obszaru wykrywania (typowy przykład)

Wykrywalny obiekt: Żelazo

Wykrywalny obiekt: Aluminium

Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu (typowy przykład)

Wpływ grubości wykrywalnego obiektu i materiału (typowy przykład)

Odległość wykrywania różni się w zależności od materiału, rozmiaru i grubości wykrywalnego obiektu. Odległość wykrywania można sprawdzić za pomocą wykrywalnego obiektu, mnożąc odległość wykrywania Y (mm) na schemacie charakterystyki „Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu” przez współczynnik na poniższym schemacie charakterystyki.

ER-M18Fx

Schemat obszaru wykrywania (typowy przykład)

Wykrywalny obiekt: Żelazo

Wykrywalny obiekt: Aluminium

Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu (typowy przykład)

Wpływ grubości wykrywalnego obiektu i materiału (typowy przykład)

Odległość wykrywania różni się w zależności od materiału, rozmiaru i grubości wykrywalnego obiektu. Odległość wykrywania można sprawdzić za pomocą wykrywalnego obiektu, mnożąc odległość wykrywania Y (mm) na schemacie charakterystyki „Zmiana odległości wykrywania w zależności od rozmiaru i materiału wykrywalnego obiektu” przez współczynnik na poniższym schemacie charakterystyki.

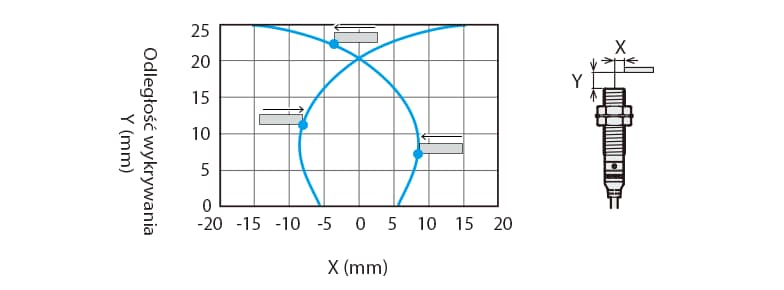

Jak czytać wykresy obszaru detekcji

Poniżej przedstawiono położenie punktu ON, gdy standardowy wykrywalny obiekt (określony w specyfikacjach) jest przesuwany równolegle do czujnika w kierunku strzałki.
