Tolerancja bicia (odchyłka bicia)
Tolerancja bicia to tolerancja geometryczna określająca wahania bicia elementu obiektu, gdy obiekt (element) jest obracany na osi (wskazanej linii prostej). Do wskazania tolerancji bicia zawsze potrzebna jest baza, ponieważ jest to tolerancja geometryczna elementów związana z bazami.
Bicie promieniowe
Bicie promieniowe określa bicie dowolnej części obwodu podczas ruchu obrotowego elementu.
Bicie zmierzonej wartości podczas ruchu obrotowego elementu musi mieścić się w określonym zakresie, aby warunek bicia promieniowego był spełniony.
- Objaśnienie rysunków
- Bicie powierzchni walcowej w kierunku poprzecznym wskazane strzałką nie może przekraczać 0,03 mm na żadnej płaszczyźnie pomiaru prostopadłej do linii osi bazy podczas jednego obrotu obiektu wokół linii osi bazy.
Bicie całkowite
Bicie całkowite określa bicie całej powierzchni elementu podczas jego ruchu obrotowego.
Bicie zmierzonej wartości całej powierzchni walca musi mieścić się w określonym zakresie, aby warunek bicia całkowitego był spełniony.
- Objaśnienie rysunków

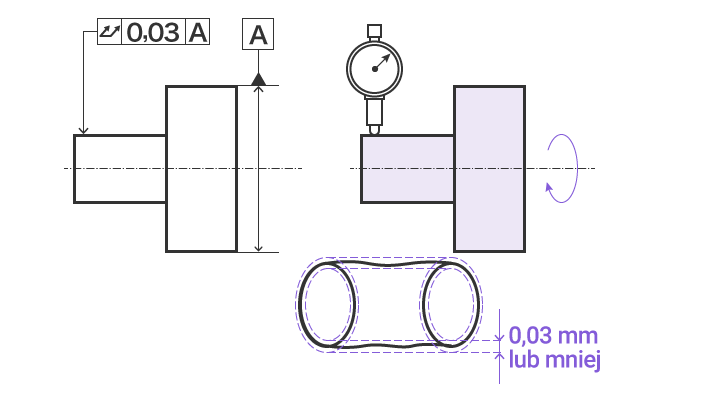

- Bicie całkowite powierzchni walcowej w kierunku poprzecznym wskazane strzałką nie może przekraczać 0,03 mm w żadnym punkcie na walcowej płaszczyźnie podczas obracania elementu walcowego wokół linii osi bazy.
