Wiroprądowe czujniki przemieszczenia
Metoda wiroprądowa
W metodzie wiroprądowej są wykorzystywane pola magnetyczne o wysokiej częstotliwości. Pole magnetyczne o wysokiej częstotliwości jest wytwarzane w wyniku przepływu prądu o wysokiej częstotliwości do cewki wewnątrz głowicy czujnika. Jeśli obiekt pomiaru (metalowy) zostanie umieszczony w tym polu magnetycznym, indukcja elektromagnetyczna spowoduje przejście strumienia indukcji magnetycznej po powierzchni tego obiektu i przepływ prądów wirowych w kierunku pionowym. Spowoduje to zmianę impedancji czujnika. Na podstawie wynikającej z tego zmiany oscylacji wiroprądowe czujniki przemieszczenia mierzą odległość.

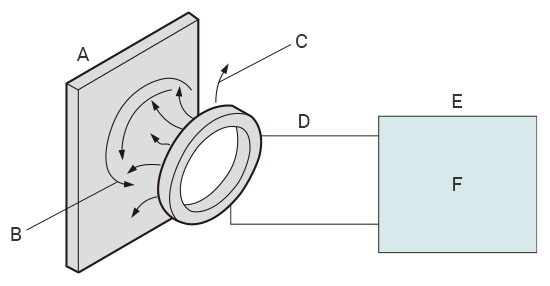

- A
- Wykrywany obiekt
- B
- Prąd wirowy
- C
- Pole magnetyczne wysokiej częstotliwości
- D
- Cewka
- E
- Produkt serii EX
- F
- Obwód oscylacji o wysokiej częstotliwości

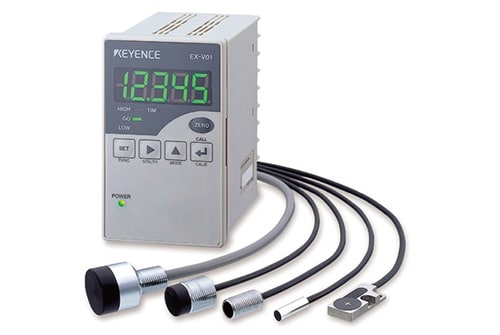

Indukcyjny czujnik przemieszczenia wysokiej prędkości/wysokiej precyzji
Seria EX-V
Czujnik przemieszczenia odporny na trudne warunki otoczenia.
