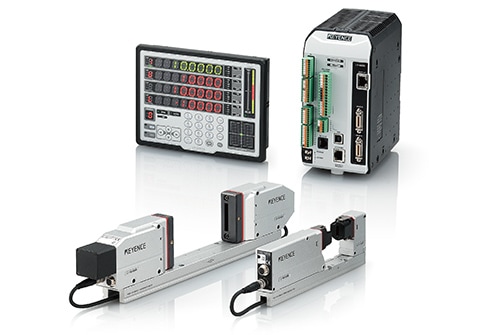

Mikrometr optyczny 1D

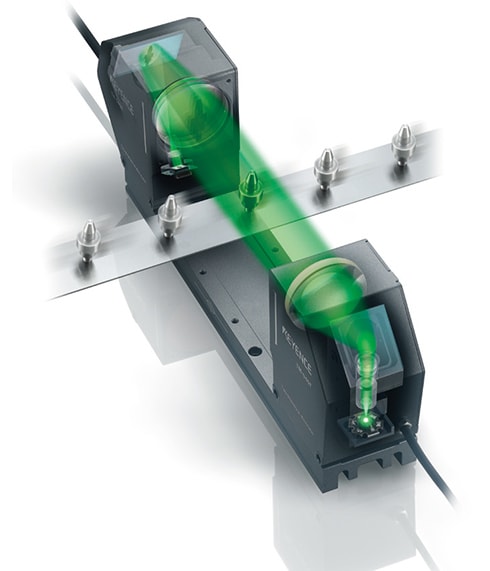

Zasada działania: Zielone światło LED jest emitowane w postaci jednolitej wiązki skolimowanej. Gdy wiązka ta załamie się na obiekcie, powstanie cień na elemencie odbierającym światło. Pomiar tego cienia pozwoli nam uzyskać dokładne odwzorowanie obiektu.

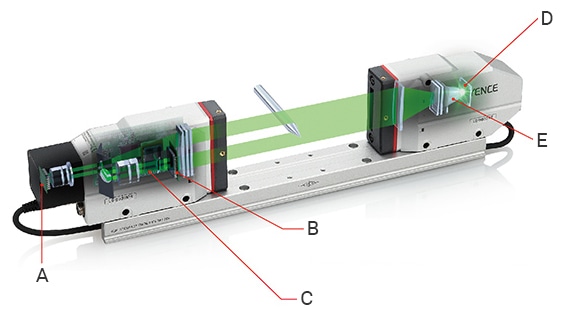

(A) CMOS monitorujący	CMOS monitorujący śledzi nachylenie przedmiotu obrabianego, aby błędy pochylenia były automatycznie korygowane.
(B) CMOS ultraszybkiej ekspozycji	CMOS pomiarowy własnego projektu zawiera wbudowany wzmacniacz, który umożliwia osiągnięcie maksymalnej wydajności i prędkości.
(C) CMOS do pozycjonowania obiektu	CMOS mierzy położenie między nadajnikiem i odbiornikiem
(D) Wysokiej intensywności zielone światło LED	Wysokiej intensywności zielone światło LED przewyższa tradycyjne źródła światła LED trwałością, zapewniając wysokie natężenie i równomierny rozsył oświetlenia.
(E) Wysokowydajnościowy kondensator	Moduł soczewki skutecznie skupia światło LED

Mikrometr ze skanerem laserowym

Wiązka lasera jest emitowana na wirujące zwierciadło wielokątne, które przechodzi przez wiązkę ze stałą prędkością w całym zakresie pomiaru czujnika. Pomiary takie, jak średnica zewnętrzna, są wyznaczane na podstawie pomiaru ilości czasu, przez który światło nie dociera do odbiornika.

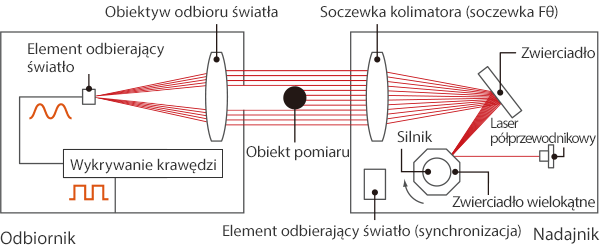

Schemat zasady działania metody skanowania laserowego

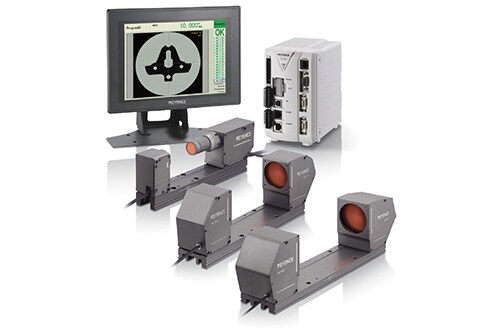

Mikrometr optyczny 2D

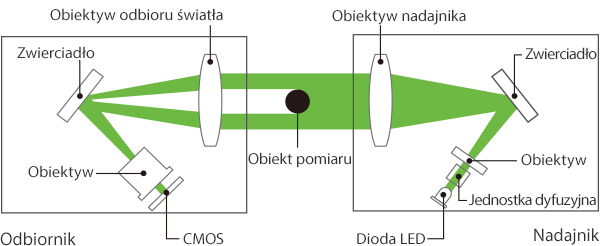

Ten układ optyczny zawiera zieloną diodę LED i soczewkę telecentryczną, aby obiekty było oświetlane równomiernie. Gdy wiązka załamuje się na obiekcie, na CMOS powstaje cień 2D, na podstawie pomiaru którego można obliczyć takie cechy jak wielkość i kąt. Ta metoda zapewnia wysoką precyzję pomiarów dzięki wykorzystaniu wyjątkowych zalet modelu bramki świetlnej, który jest odporny na działanie oświetlenia.
