Laserowe skaningowe mikroskopy konfokalne

Laserowe mikroskopy skaningowe

Laserowe mikroskopy skaningowe są wyposażone w dwa źródła światła: białe światło do zbierania informacji o kolorze oraz źródło laserowe do zbierania informacji o wysokości. Aby przechwycić dane dotyczące wysokości, laser skanuje powierzchnię próbki w kierunkach XYZ i mierzy natężenie światła odbitego. W wyniku tego powstaje kolorowy obraz o wysokiej rozdzielczości, dużej głębi ostrości, z rozdzielczością wysokości na poziomie nanometrów, umożliwiający dokładne pomiary profilu i chropowatości.

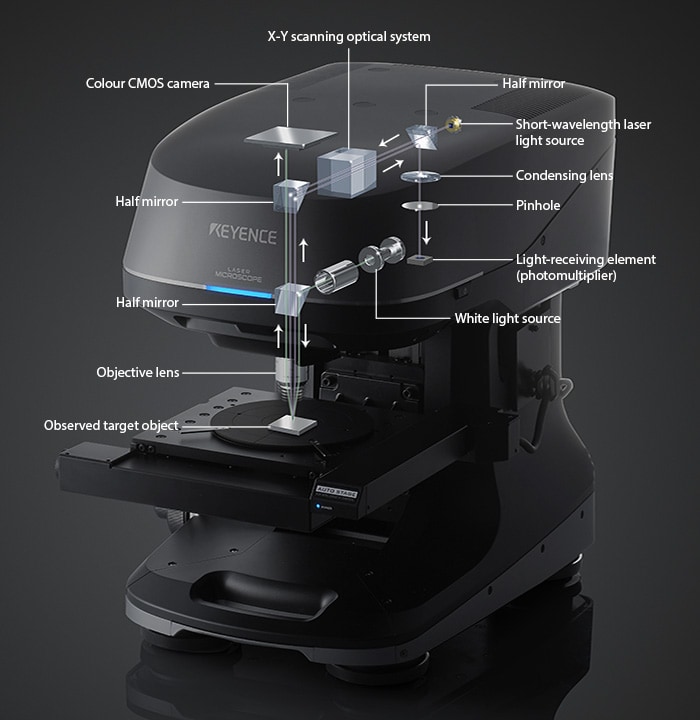

Schemat funkcjonalny zasady pomiaru. 1. Laser skanuje w kierunkach X i Y. 2. Obiektyw przesuwa się w kierunku Z, a laser ponownie skanuje w kierunkach X i Y. 3. Ta procedura skanowania jest powtarzana aż do osiągnięcia końca głębi pomiaru. 4. Pomiar jest wtedy zakończony.
