Radarowy czujnik poziomu serii FR Podręcznik uruchamiania

Wykrywanie może stać się niestabilne na krótkich dystansach.

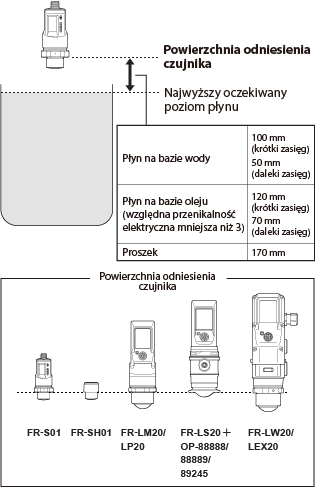

Zaleca się montaż czujnika w taki sposób, aby powierzchnia odniesienia korpusu czujnika znajdowała się co najmniej w poniższej odległości od oczekiwanego najwyższego poziomu cieczy.

* W środowiskach bez piany lub osadów czujnik może być używany na krótszym dystansie.

Zalecane

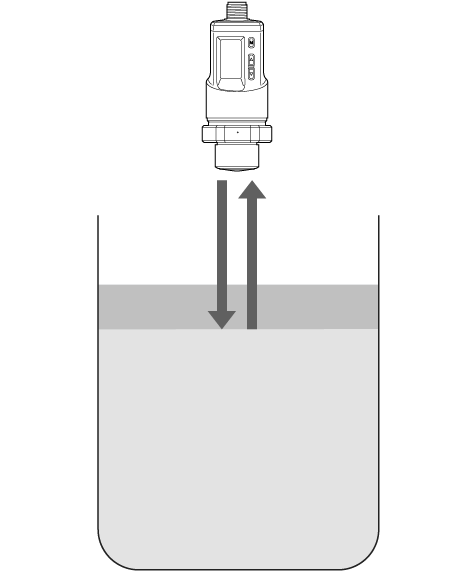

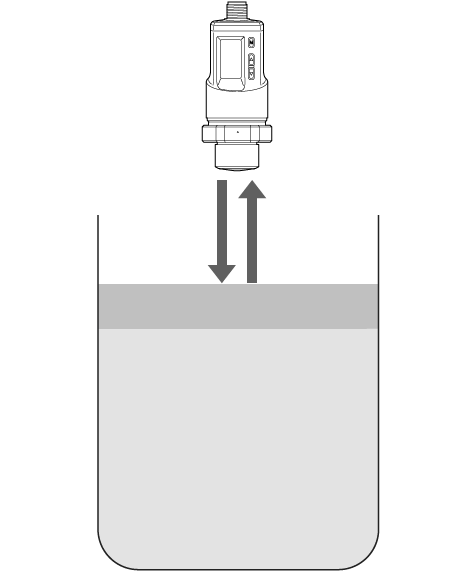

• Nawet jeśli powierzchnia cieczy zostanie chwilowo utracona, poprzednia wartość będzie nadal utrzymywana przez czas ustawiony w parametrze „Czas śledzenia”. Jeśli wykrywanie stanie się niestabilne z powodu piany, zwiększenie ustawienia „Czas śledzenia” ułatwi stabilne wykrywanie. * Ponieważ wartość bezpośrednio przed utratą powierzchni cieczy jest utrzymywana przez czas ustawiony w parametrze „Czas śledzenia”, należy to wziąć pod uwagę, uwzględniając prędkość podnoszenia się i opadania powierzchni cieczy.

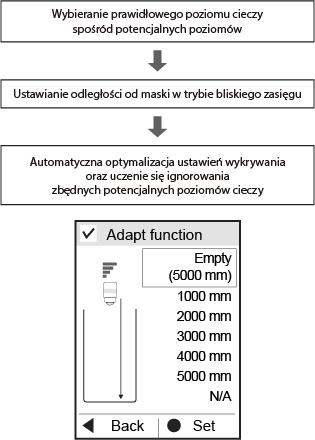

• Zwiększenie ustawienia „Czułość” może umożliwić stabilne wykrywanie. * W przypadku zmiany ustawienia „Czułość” po zakończeniu uczenia za pomocą funkcji adaptacji należy najpierw usunąć wyuczone informacje, a następnie ponownie uruchomić funkcję adaptacji.
• W porównaniu z Serią FR, sondy radarowe z falowodem Serii FL mogą zapewniać stabilne wykrywanie nawet w obecności piany. Jeśli wykrywanie za pomocą Serii FR jest niestabilne z powodu piany, należy rozważyć również Serię FL.
• Należy zainstalować rurę, aby zapobiec przedostawaniu się piany pod czujnik.

  • POINT01
    Ponieważ rury z tworzywa sztucznego mogą być podatne na wpływ piany na zewnątrz rury, zaleca się stosowanie rur metalowych.
  • POINT02
    Średnica rury powinna być równa lub większa niż średnica przyłącza czujnika (krótki zasięg: G3/4, długi zasięg: G1-1/2).
  • POINT03
    Aby zapobiec błędnemu wykrywaniu spowodowanemu odbiciem od końca rury, zaleca się, aby długość rury uspokajającej była większa niż pozycja, gdy poziom cieczy jest najniższy. Należy jednak pozostawić szczelinę przy dolnej powierzchni, aby umożliwić przepływ cieczy w i na zewnątrz.
  • POINT04
    Zaleca się stosowanie rury bezszwowej z jak najmniejszą liczbą wewnętrznych występów oraz wykonanie otworu odpowietrzającego tak małego, jak to możliwe, i tak wysoko, jak to możliwe.

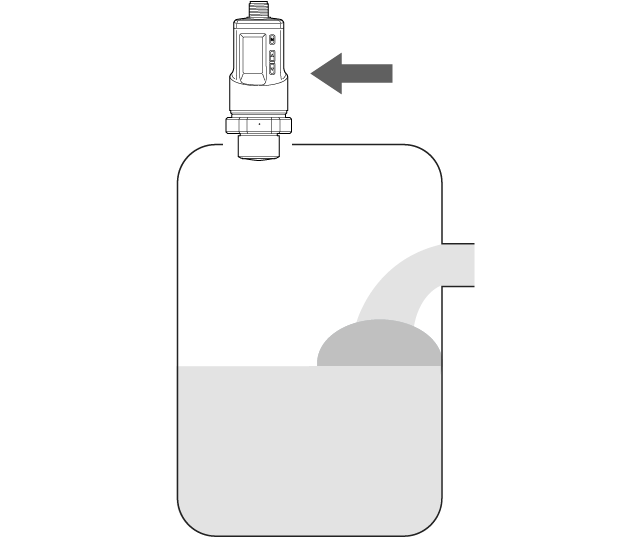

• Zainstaluj czujnik z dala od otworu doprowadzającego ciecz lub użyj środka przeciwpieniącego, aby w jak największym stopniu zapobiec powstawaniu pęcherzyków pod czujnikiem.

Zalecane

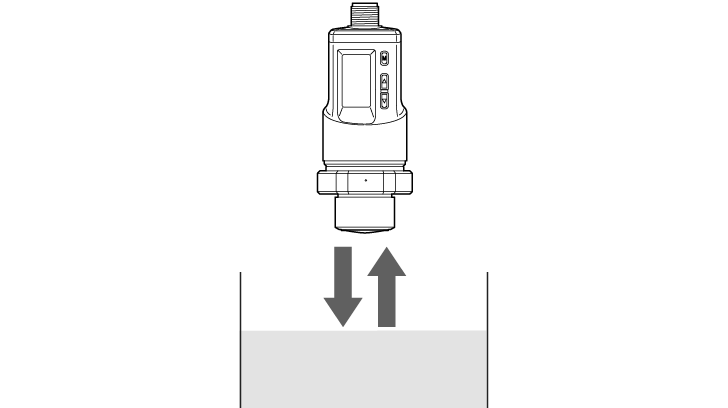

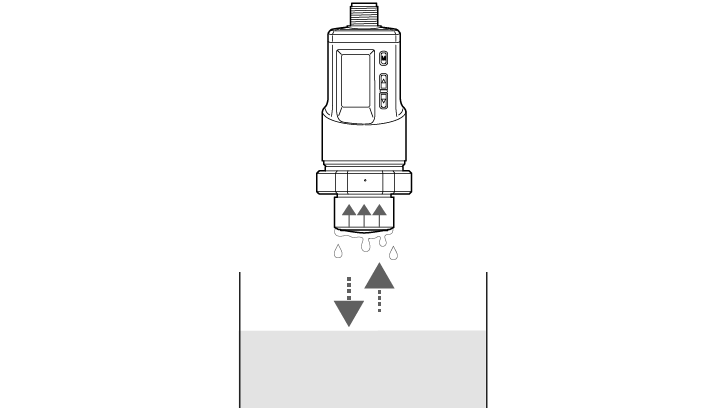

• Nawet jeśli poziom cieczy zostanie chwilowo utracony, poprzednia wartość będzie utrzymywana przez czas ustawiony w parametrze „Tracking Time” (Czas śledzenia). Jeśli wykrywanie stanie się niestabilne z powodu kondensacji, zwiększenie ustawienia „Tracking Time” (Czas śledzenia) ułatwi stabilne wykrywanie. * Ponieważ wartość bezpośrednio przed utratą powierzchni cieczy jest utrzymywana przez czas ustawiony w parametrze „Tracking Time” (Czas śledzenia), należy to wziąć pod uwagę, uwzględniając prędkość podnoszenia się i opadania powierzchni cieczy.
• Stabilne wykrywanie może być możliwe poprzez zmianę ustawienia „Sensitivity” (Czułość). * W przypadku zmiany ustawienia „Sensitivity” (Czułość) po zakończeniu uczenia za pomocą funkcji adaptacji należy jednorazowo usunąć wyuczone informacje i ponownie uruchomić funkcję adaptacji.

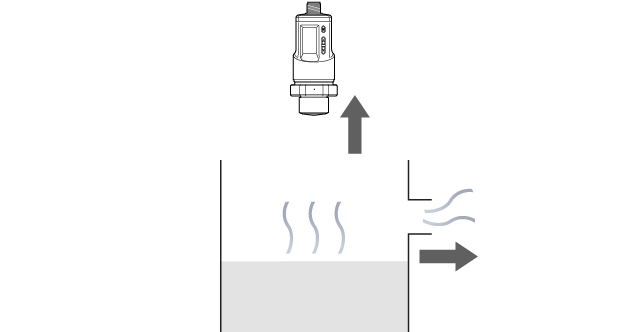

• Zainstaluj czujnik w miejscu, w którym kondensacja jest mało prawdopodobna, na przykład trzymając go z dala od cieczy o wysokiej temperaturze lub odprowadzając parę.

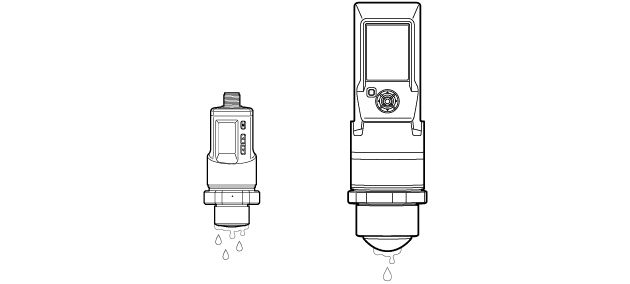

• Ponieważ model o dużym zasięgu ma sferyczną dolną powierzchnię w porównaniu z modelem o krótkim zasięgu, kondensacja rzadziej utrzymuje się na dolnej powierzchni czujnika, co czyni go mniej podatnym na skutki kondensacji.
  Ponadto, ponieważ model o dużym zasięgu ma wyższą zdolność wykrywania, model o dużym zasięgu jest zalecany nawet wtedy, gdy odległość wykrywania jest krótka.

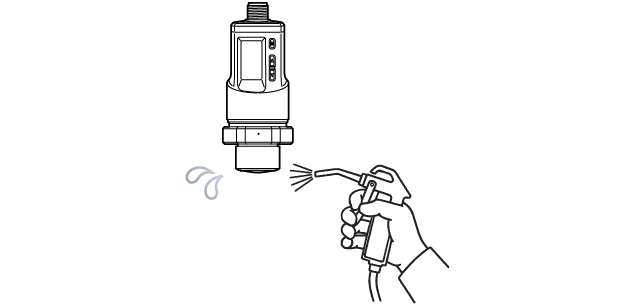

• Usuń kondensację poprzez przedmuchiwanie lub w inny sposób.
