Löket

Löket méréséhez rendszereket keresők számára

A löket mérésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során, ezért győződjön meg arról, hogy a megfelelő berendezést választja. Ez az oldal azért jött létre, hogy segítsen a löketmérési rendszert keresőknek felfedezni a legjobb módszert a mérés megbízható elvégzéséhez.

Hogyan mérjünk: löket

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést a „Löket” méréséhez.

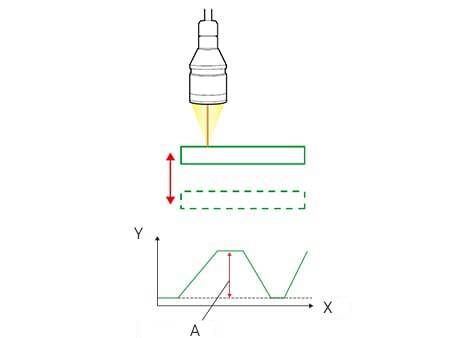

Mérés felülről

Alkalmazási példa: Kameramodulok lökethosszának mérése

Optimális mérőrendszer

Optimális mérőrendszerReflexiós lézeres elmozdulásmérő

A szenzorfej az elmozdulás irányában van felszerelve a targettől való távolság mérésére.

X
Idő
Y
Távolság
C
Löket mértéke
KULCSPONTOK
  • A löket mértéke nagy sebességgel és nagy pontossággal mérhető.
  • Hosszú löketek mérésére alkalmas modellek is rendelkezésre állnak.

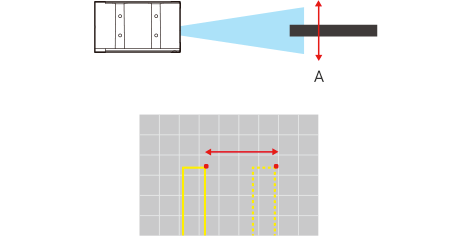

Mérés oldalról reflexiós modellel

Alkalmazási példa: Üléskeretek viselkedésének mérése

Optimális mérőrendszer

Optimális mérőrendszerReflexiós 2D lézeres elmozdulásmérő

Az elmozdulás mértékét a target oldaláról visszaverődő lézervonallal méri, és megméri a target oldalának végfelületi helyzetét.

A
Löket mértéke
KULCSPONTOK
  • A löket akkor is mérhető, ha a target felülete nem sík.
  • Az elmozdulás a target több pozíciójában egyidejűleg mérhető.

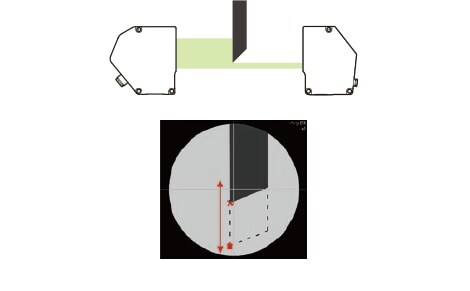

Mérés oldalról adóvevős modellel

Alkalmazási példa: Pengeélek viselkedésének mérése

Optimális mérőrendszer

Optimális mérőrendszerAdóvevős 2D optikai mikrométer

A löket mértékének mérése a megadott pont helyzetének meghatározásával történik a 2D optikai vetítési módszerrel nyert kép segítségével.

KULCSPONTOK

A löketmértékek a pozíciókorrekciós funkcióval akkor is helyesen mérhetők, ha a target balra vagy jobbra tolódik.
