Waarnemen en meten van koolstofvezels met digitale microscopen

Wat is koolstofvezel?

Koolstofvezels worden vervaardigd door acrylvezels (polyacrylonitrilvezels) bij hoge temperaturen van ongeveer 1000 °C, de PAN-precursor (polyacrylonitril) genoemd, te verbranden. PAN-precursors hebben een diameter van 5 tot 15 micrometer, ongeveer een tiende van een mensenhaar. In vergelijking met ijzer is hun treksterkte echter ongeveer 10 keer hoger, hun dichtheid (massa per volume) is ongeveer een kwart en hun specifieke sterkte (sterkte per gewicht) is ongeveer 40 keer hoger. Deze materialen hebben zowel een hoge sterkte (moeilijk te breken) als hoge elastische modulusniveaus (moeilijk te vervormen).

Wat is CFRP?

CFRP is de afkorting van met koolstofvezel versterkte kunststoffen, een type kunststof dat is versterkt met koolstofvezels.
FRP's zijn composietmaterialen de bestaan uit een combinatie van twee of meer materialen. Een hoge stijfheid en een hoge sterkte worden gecreëerd door vezels als versterking toe te voegen aan een basiskunststof. FRP's waaraan als versterking koolstofvezels zijn toegevoegd, worden met koolstofvezel versterkte kunststoffen (CFRP's) genoemd. Deze materialen worden naast een hoge stijfheid en een hoge sterkte gekenmerkt door geleidbaarheid, hittebestendigheid, lage thermische uitzettingseigenschappen, zelfsmerende eigenschappen en radiolucentie.
CFRP's hebben uitzonderlijke eigenschappen, maar zijn duurder dan glasvezelversterkte kunststoffen (GFRP's).
Deze materialen hebben ook nadelen. Ze zijn bijvoorbeeld moeilijk te verwerken, worden gemakkelijk donker en vezels blijven aan hun oppervlak kleven.

Toepassingsvoorbeelden van koolstofvezels

Koolstofvezels worden in een groot aantal industrieën gebruikt. In dit gedeelte staan enkele belangrijke toepassingen.

Auto's, motoren

Toepassing: daken, spoilers, stoelframes, wielen, uitlaatdempers, carrosserieën

Ruimtevaartindustrie

Toepassing: raketonderdelen en kunstmanen

Luchtvaartindustrie

Toepassing: vliegtuigrompen, helikopterbladen

Spoorwegen

Toepassing: treinstellen, draaistellen

Industriële machines

Toepassing: robotonderdelen, handen, armen en frames van transportmiddelen

Elektrische apparaten

Toepassing: behuizingen, inclusief behuizingen voor pc's en hoezen voor smartphones

Grondstoffen

Toepassing: monturen van brillen en zonnebrillen, helmen

Drukvaten

Toepassing: tanks voor aardgas onder druk (CNG), waterstoftanks, zuurstofcilinders voor brandbestrijding

Medische apparatuur

Toepassing: tafels voor radiografische apparatuur, cassettes voor röntgenfilms

Maatschappelijk welzijn, verpleegkundige zorg

Toepassing: rolstoelen, beenprotheses, ondersteunende pakken

Sportindustrie

Toepassing: shafts voor golfclubs, tennisrackets, fietsframes

Vrijetijdsindustrie

Toepassing: hengels, jachten, motorjachten, ski's, snowboards

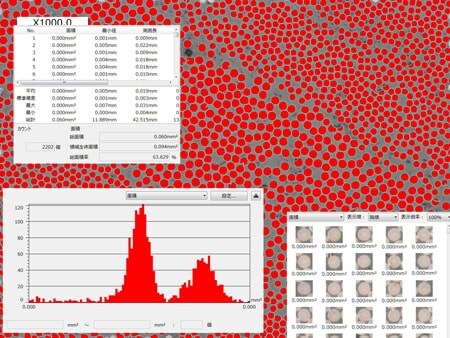

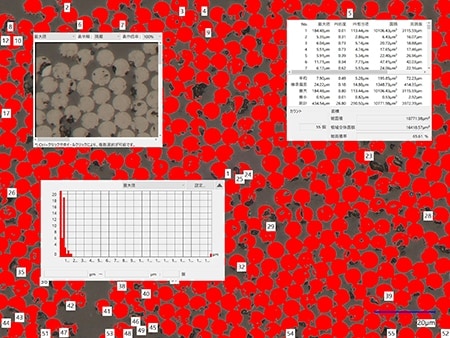

Voorbeelden van het waarnemen en meten van koolstofvezels met digitale microscopen

Dit zijn de nieuwste voorbeelden van het waarnemen en meten van koolstofvezels met de 4K digitale microscoop van KEYENCE uit de VHX-reeks.
