Snímání obrazu a analýza ofsetového tisku pomocí digitálního mikroskopu
S tiskem se setkáváme všude, na obalech potravin a léků, v knihách, časopisech a mnoha dalších předmětech.
Tato část představuje příklady snímání obrazu a analýzy ofsetového tisku pomocí našeho digitálního mikroskopu.

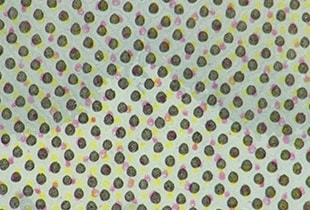

![Snímání obrazu a analýza ofsetového tisku pomocí digitálního mikroskopu](/cscz/Images/ss_vhx-casestudy_c_offset-printing_001_2029661.jpg)
- Co je to ofsetový tisk? (Vhodné pro tisk s velkým nákladem)
- Příklady snímání obrazu a analýzy ofsetového tisku pomocí digitálního mikroskopu
Co je to ofsetový tisk? (Vhodné pro tisk s velkým nákladem)
Ofsetový tisk je typickou metodou planografického tisku.
Planografický tisk doslova znamená tisk z plochy. Při této metodě tisku se na desce pomocí chemikálií vytvoří oblasti pro zadržování oleje a vody a poté se oblasti zadržující vodu navlhčí vodou. Inkoust přilne k oblastem zadržujícím olej a odpuzuje se z vlhkých oblastí.

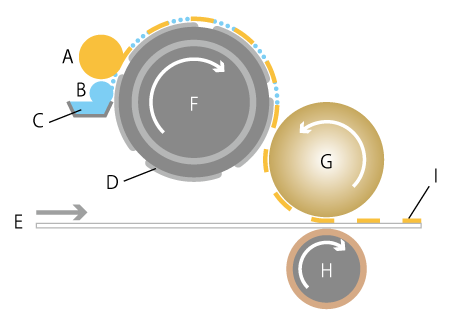

![](/cscz/Images/ss_vhx-casestudy_c_offset-printing_002_2029662.png)
- A: Inkoustový válec
- B: Vodový válec
- C: Tlumící voda
- D: Štoček
- E: Tiskový papír
- F: Formový válec
- G: Potah
- H: Tlakový válec
- I: Inkoust
Inkoust nanesený na plochou desku se přenese na pryskyřičný nebo pryžový přenosový válec nazývaný potah (off) a barva se poté přenese na tiskový papír z potahu (set). Tato metoda se nazývá ofsetový tisk, protože nedochází k přímému kontaktu mezi deskou a tiskovým papírem.
Při ofsetovém tisku se inkoust přesune z desky na pryžový povrch a poté se nanese na papír.
Gradace na snímcích, například u fotografií, je vyjádřena polotónovými tečkami namísto gradace inkoustu. Převod dat na polotónové body se nazývá rastrování a definice tisku je určena typem rastru a počtem řádků (počet řádků polotónových bodů na palec).
Ofsetový tisk využívá ploché desky, které lze vytvořit poměrně snadno. Originální desky lze také snadno a přesně kopírovat. Tisk více kopií desek, které jsou uspořádány vedle sebe, šetří náklady na tisk a čas, což činí tuto metodu vhodnou pro tisk s velkým nákladem. Ofsetový tisk se často používá u letáků a podobných médií.
Příklady snímání obrazu a analýzy ofsetového tisku pomocí digitálního mikroskopu
Tato část představuje nejnovější příklady snímání obrazu a analýzy ofsetového tisku pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.

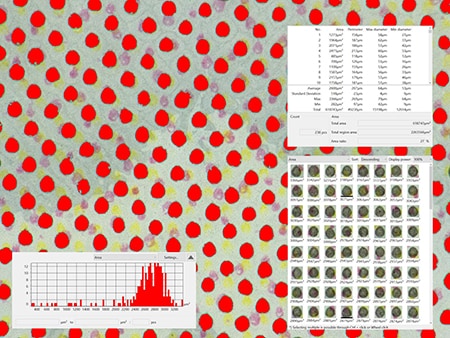

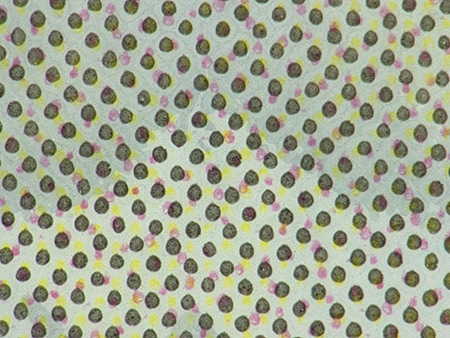

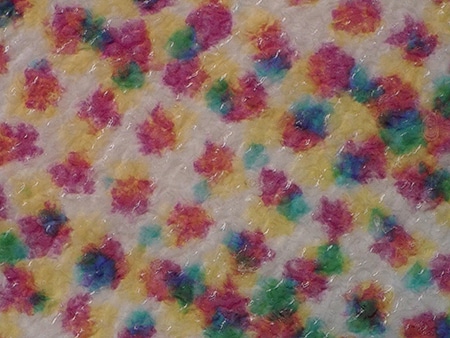

Automatické plošné měření polotónových bodů
Funkce automatického plošného měření může kvantifikovat odchylky tisku.
![](/cscz/Images/ss_vhx-casestudy_c_offset-printing_003_2029663.jpg)
![](/cscz/Images/ss_vhx-casestudy_c_offset-printing_004_2029664.jpg)
![](/cscz/Images/ss_vhx-casestudy_c_offset-printing_005_2029665.jpg)
![](/cscz/Images/ss_vhx-casestudy_c_offset-printing_006_2029666.jpg)
