Pozorování a měření pružin pomocí digitálního mikroskopu

Stejně jako šrouby jsou pružiny často používané mechanické komponenty s využitím v různých zařízeních, např. v automobilech, elektrických výrobcích a předmětech denní potřeby. V této části je uveden přehled pružin a jsou zde představeny příklady jejich pozorování a měření pomocí digitálního mikroskopu.

Typické typy pružin
Materiály a rozměry tlačných vinutých pružin
Příklady pozorování a měření pružin pomocí digitálního mikroskopu

Typické typy pružin

Vinuté pružiny

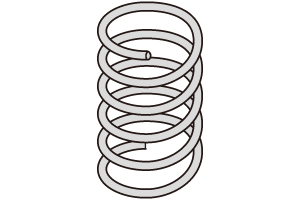

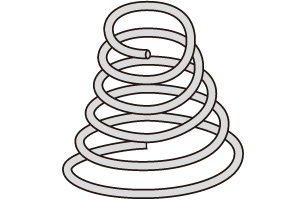

Tlačné vinuté pružiny

Tlačné vinuté pružiny vytvářejí odpudivou sílu při zatížení ve směru komprese. Jejich konstrukce má buď stejné stoupání nebo sklon. Tento typ pružiny se běžně používá jako pružiny odpružení u automobilů.

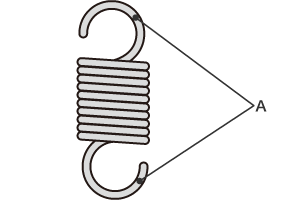

Napínací vinuté pružiny

Napínací vinuté pružiny vytvářejí odpudivou sílu při zatížení ve směru vytažení. Na obou koncích pružiny jsou přítomny háčky. Tento typ pružiny se běžně používá ve stojanech na kola a měřicích zařízeních.

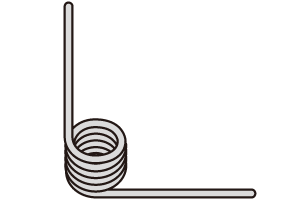

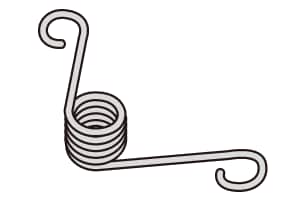

Torzní vinuté pružiny

Torzní vinuté pružiny vytvářejí odpudivou sílu, když jsou závity vystaveny torznímu pohybu kolem centrální osy pružiny. Na obou koncích pružiny mohou být přítomny háčky. Tento typ pružiny se běžně používá ve dveřních zámcích a děrovačkách.

Talířové pružiny

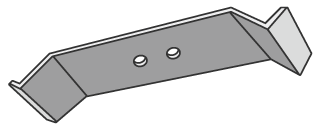

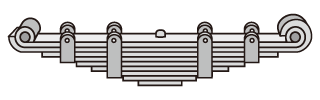

Pružiny s překrývajícím se talířem

Pružiny s překrývajícím se talířem jsou vyráběny z více talířových pružin různých délek naskládaných na sebe. Čím více vrstev se použije, tím větší odolnost bude pružina mít. Tento typ pružiny se běžně používá jako pružiny odpružení pro nákladní vozidla (také označované jako listové pružiny).

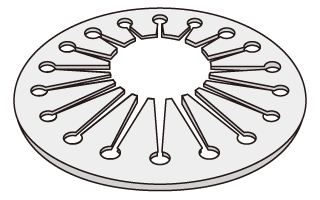

Kuželové talířové pružiny

Kuželové talířové pružiny jsou vyráběny vyhloubením středu kuželové talířové pružiny. Tento typ pružiny se běžně používá jako podložky k zabránění uvolnění šroubů.

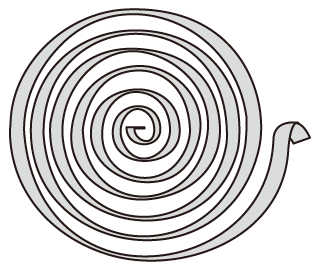

Spirálové pružiny

Spirálové pružiny vznikají navinutím plátu nebo pásu materiálu do spirálovitého tvaru. Tento typ pružiny se běžně používá v mechanických hodinkách.

Materiály a rozměry tlačných vinutých pružin

Materiály vinutých pružin

Kalený ocelový drát: Jedná se o nejlevnější ze všech kovových materiálů pružin a používá se v různých produktech každodenní potřeby.
Symbol: SWC
Klavírní drát: Klavírní drát, který má vyšší pevnost v tahu než kalený ocelový drát a větší tvrdost a odolnost vůči únavě materiálu, se běžně používá pro průmyslové pružiny.
Symbol: SWP
Nerezová ocel: Nerezová ocel má lepší odolnost vůči korozi a teplu než klavírní drát, což z ní činí stěžejní materiál pro vinuté pružiny.
Symbol: SUS

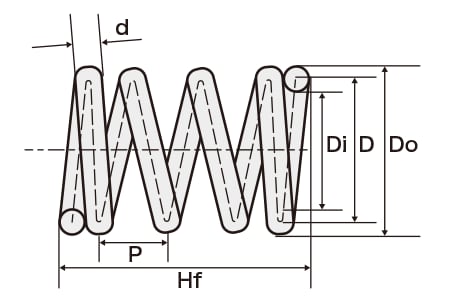

Rozměry tlačných vinutých pružin

Popis rozměrů

Rozměr	Popis
Průměr drátu	Průměr drátu použitého pro pružinu. Symbol: d (mm/palce)
Průměrný průměr závitu	Průměr vnějšího a vnitřního průměru závitu. Symbol: D (mm/palce)
Vnější průměr závitu	Průměr vnějšího okraje závitu. Symbol: Do (mm/palce)
Vnitřní průměr závitu	Průměr vnitřního okraje závitu. Symbol: Di (mm/palce)
Klidová výška	Výška pružiny bez zatížení. Symbol: Hf (mm/palce)
Aktivní závity	Počet závitů použitých pružinou k vytvoření síly. Symbol: Na
Celkový počet závitů	Počet všech závitů mezi oběma konci pružiny. Symbol: Nt
Rozteč	Vzdálenost mezi středy spirálovitě navinutého drátu. Symbol: P (mm/palce)

Příklady pozorování a měření pružin pomocí digitálního mikroskopu

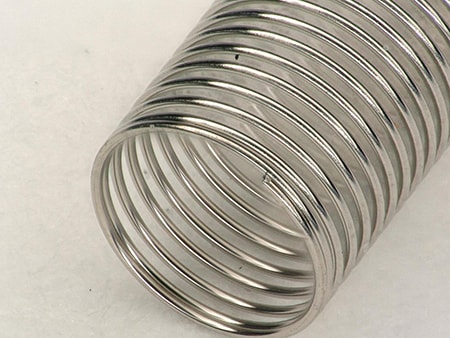

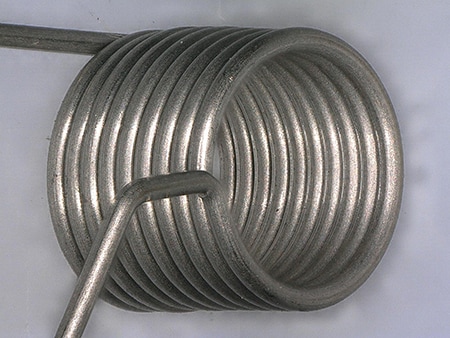

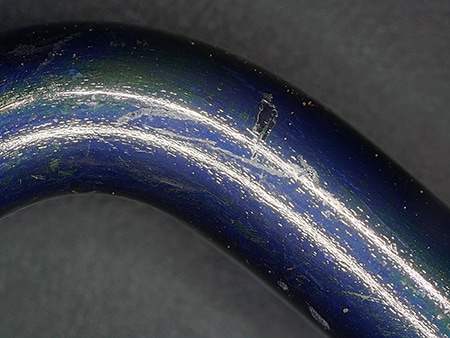

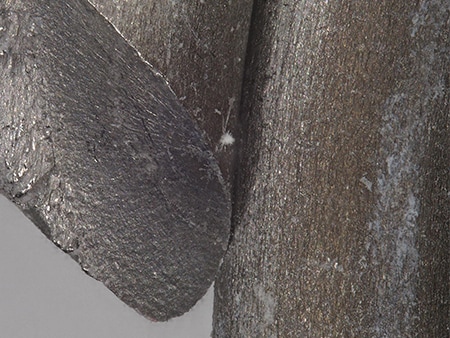

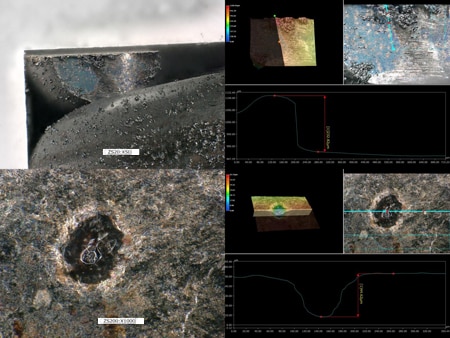

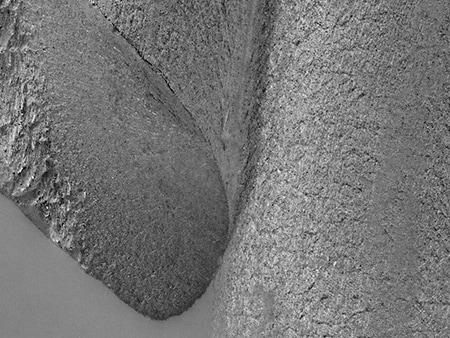

Nejnovější příklady pozorování a měření pružin pomocí digitálního 4K mikroskopu KEYENCE řady VHX jsou uvedeny níže.
