Was ist ein faseroptischer Sensor?

Es gibt viele unterschiedliche Sensortypen, von denen jeder seine Stärken und Schwächen hat. In diesem Abschnitt finden Sie ausführliche Informationen über Lichtleitersensoren.

Überblick

Faseroptische Sensoren werden direkt an eine Lichtquelle angeschlossen und ermöglichen eine Erkennung bei beengten Platzverhältnissen oder wenn sehr kleine Sensorköpfe bzw. Optiken notwendig sind.

Funktionsprinzip und wesentliche Sensortypen

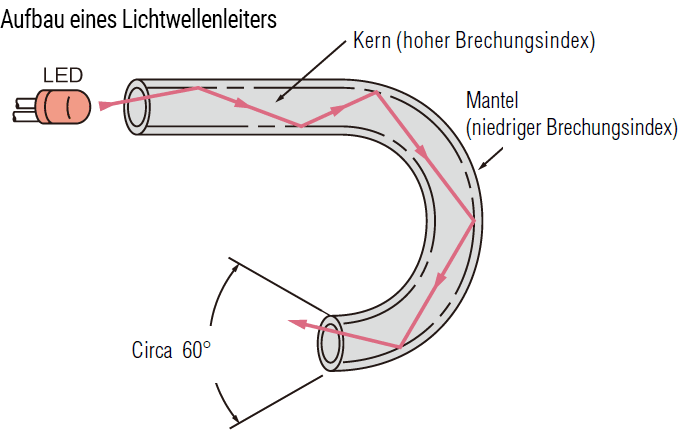

Aufbau eines Lichtwellenleiters

Lichtwellenleiter bestehen aus einem lichtführenden Kern und einem Mantel, die jeweils einen unterschiedlichen Brechungsindex aufweisen. Auf seinem Weg durch den Kern kollidiert der Lichtstrahl mehrmals mit der Ummantelung. Trotzdem durchläuft er die Faser nahezu verlustfrei und wird bei Verlassen des Lichtwellenleiters in einem Winkel von ca. 60° gestreut.

Bei den Kernen unterscheidet man die folgenden Typen:

Kunststofftyp

Der lichtführende Kern der Kunststofffaser besteht aus einer oder mehr Acrylharz-Fasern mit einem Durchmesser von 0,25 bis 1 mm, die in einen Mantel aus Polyethylen eingefasst sind. Kunststofffasern sind leicht, kostengünstig und flexibel und gehören daher zu den am häufigsten verwendeten Lichtwellenleitern.

Glastyp

Der lichtführende Kern besteht aus Glasfasern mit einem Durchmesser von 10 bis 100 μm und einer Ummantelung aus hitzebeständigem Kunststoff oder Edelstahl. Dadurch sind diese Lichtwellenleiter bei hohen Betriebstemperaturen einsetzbar (bis zu 350°C).

Lichtwellenleiter sind in zwei Kategorien unterteilt:
Den Lichtschranken- und den Reflextionstyp. Das Lichtschrankenmodell besteht aus einem Sender und einem Empfänger. Der Reflexionstyp besteht aus einer einzelnen Einheit und ist in drei Ausführungen erhältlich: Parallel, koaxial und separat. Sie unterscheiden sich hinsichtlich der Querschnittsform des Lichtleiters.

Typ Beschreibung
Parallel
Parallel
Wird i.d.R. bei Kunststofffasern verwendet.
Koaxial
Koaxial
Hochpräziser Typ, bestehend aus einem Kern (Sender) und einem umgebenden Bereich (Empfänger). Die Richtung, aus der das Zielobjekt in den Messbereich eintritt, spielt für die Lage des Sensors keine Rolle.
Getrennt
Getrennt
Bei diesem Typ, der mehrere Glasfasern mit einem Durchmesser von 10 µm enthält, liegen Sender und Empfänger in getrennten Bereichen.
Typ Beschreibung
Parallel
Parallel
Wird i.d.R. bei Kunststofffasern verwendet.
Koaxial
Koaxial
Hochpräziser Typ, bestehend aus einem Kern (Sender) und einem umgebenden Bereich (Empfänger). Die Richtung, aus der das Zielobjekt in den Messbereich eintritt, spielt für die Lage des Sensors keine Rolle.
Getrennt
Getrennt
Bei diesem Typ, der mehrere Glasfasern mit einem Durchmesser von 10 µm enthält, liegen Sender und Empfänger in getrennten Bereichen.
