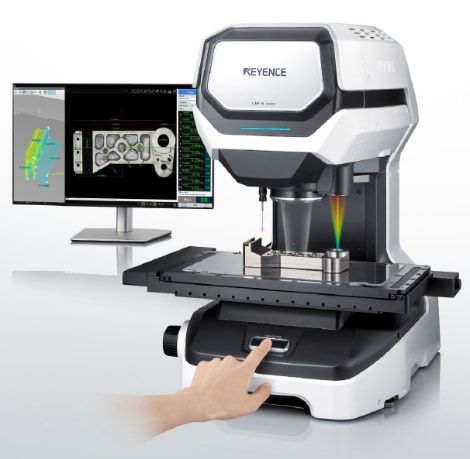

• Nouvelle série LM-X

  • Système de mesure multi-capteurs

    • Mesure 3D de cibles tridimensionnelles
    • Mesure d'image de haute précision
    • Mesure instantanée de la hauteur
    • Facile à utiliser - pas besoin d'un opérateur formé

  • Mesure précise pour différentes pièces 3D

    La grande table a une zone de mesure maximale de 325 x 175 mm et une hauteur de travail de 75 mm. Le nouveau design réduit autant que possible la friction entre le moteur et les broches d'avance, ce qui permet une mesure rapide et stable sans avoir à fixer la pièce.

    Une règle linéaire de haute précision spécialement développée permet de suivre le mouvement de la table par pas submicrométriques. La détection exacte du mouvement de la table permet des mesures de haute précision.

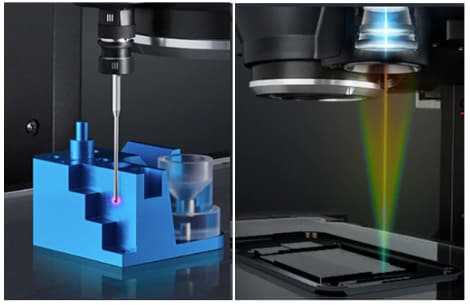

  • Le palpeur de mesure à basse pression facilite la mesure de pièces usinées en trois dimensions, y compris la perpendicularité entre les surfaces supérieures et latérales et les angles d'inclinaison.

    Les systèmes de mesure utilisent une force de mesure importante qui peut entraîner des erreurs d'alignement sur des pièces petites et légères. Le système de palpage basse pression mesurant fonctionne avec une force de mesure extrêmement faible de 0,015 N.

  • Mesure instantanée de la hauteur de n'importe quelle forme et de n'importe quel matériau

    • Rapide: le laser confocal blanc permet une mesure immédiate.
    • Haute précision: la combinaison de la source lumineuse et d'autres pièces dans l'unité optique, alors que seule la lentille reste dans la tête, permet des mesures très précises. Aucune interférence due à la chaleur ou au bruit électrique.
    • Utilisable avec tout matériau: la mesure est possible pour tout matériau, y compris le métal, le plastique, le verre, le caoutchouc et la céramique.

  • Éclairage coloré polyvalent pour des mesures stables

    L'unité d'éclairage annulaire programmable intègre plusieurs fonctions d'éclairage annulaire dans un seul appareil. Cela permet d'obtenir des mesures précises et stables en sélectionnant l'éclairage approprié pour le site de mesure et la pièce.

  • Pièces découpées progressivement

  • Pièces métalliques de précision

  • Connecteurs

  • Pièces moulées par injection

  • Trois modèles pour répondre à une multitude d'exigences

    • Modèle laser multicolore
    • Modèle avec palpeur
    • Modèle laser multicolore + palpeur
