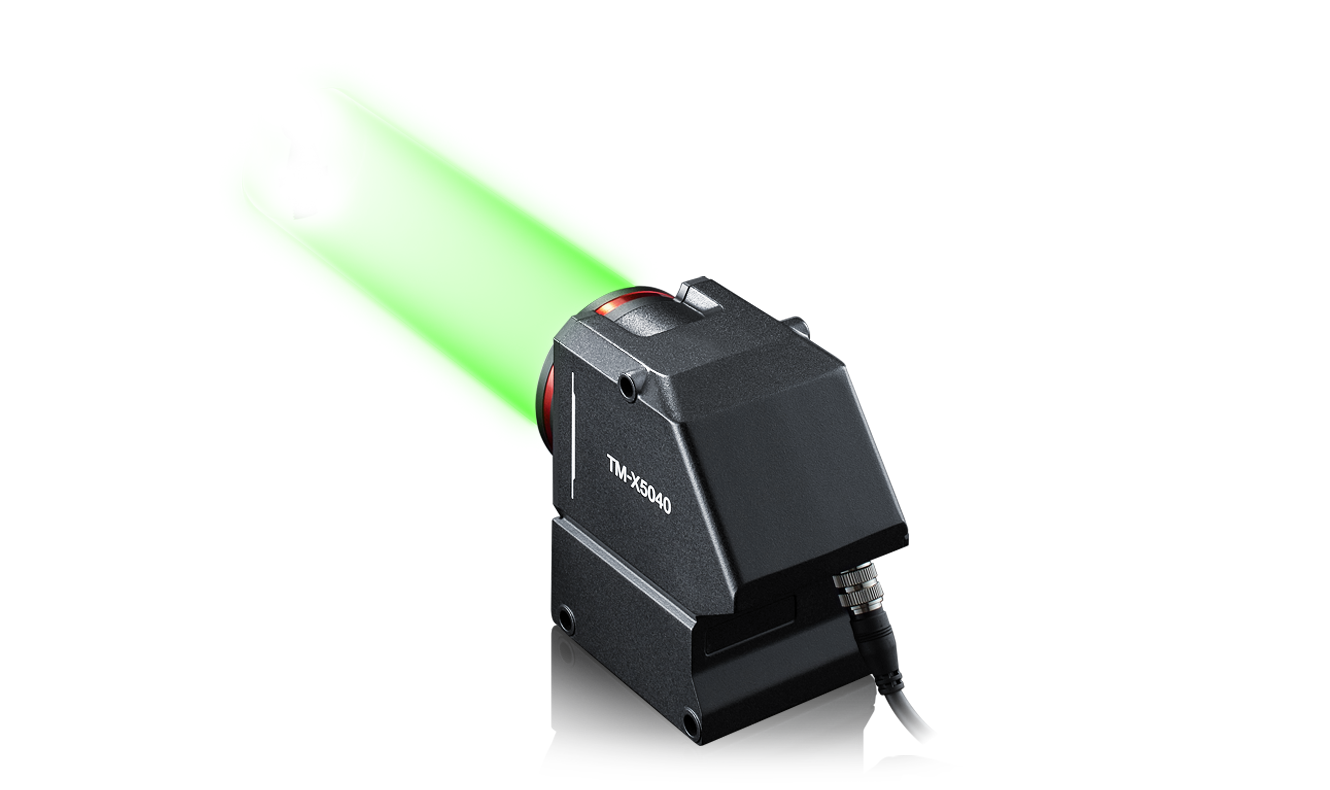

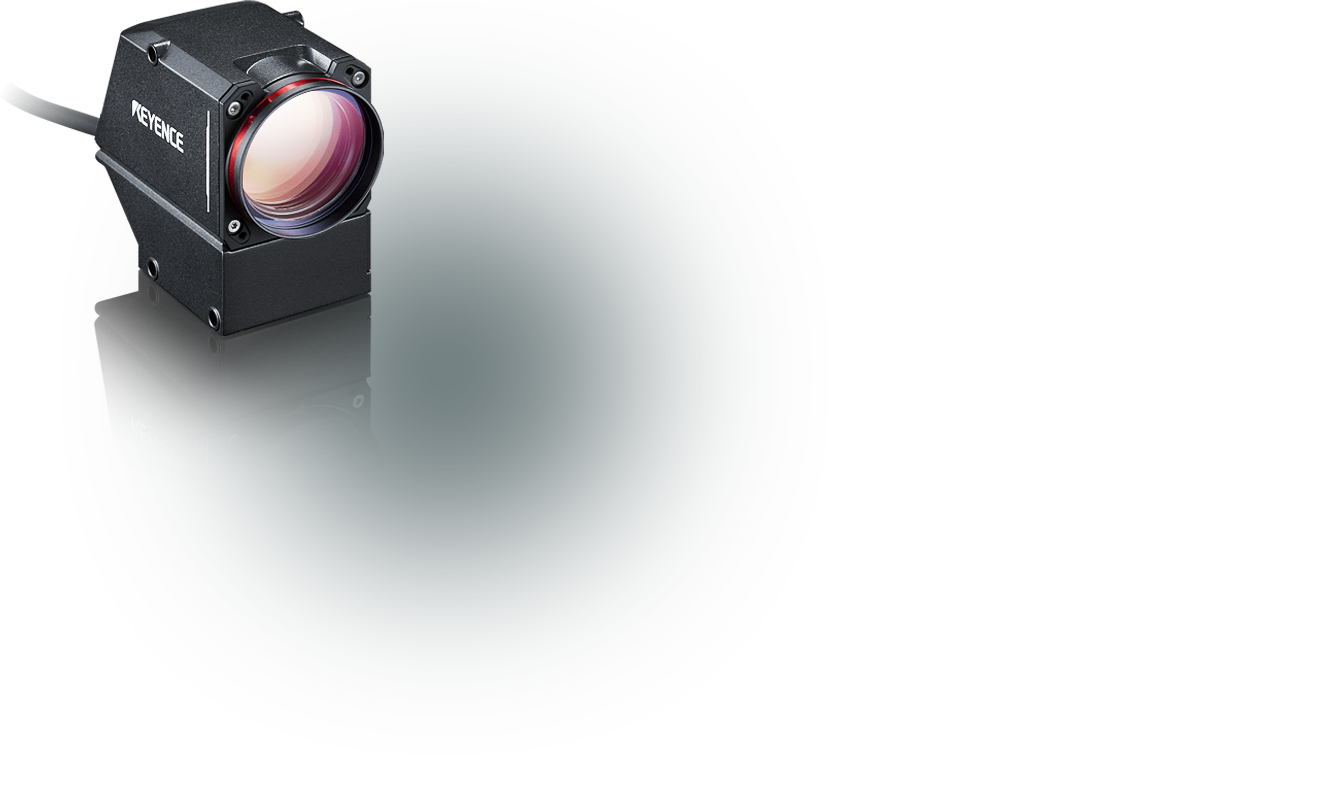

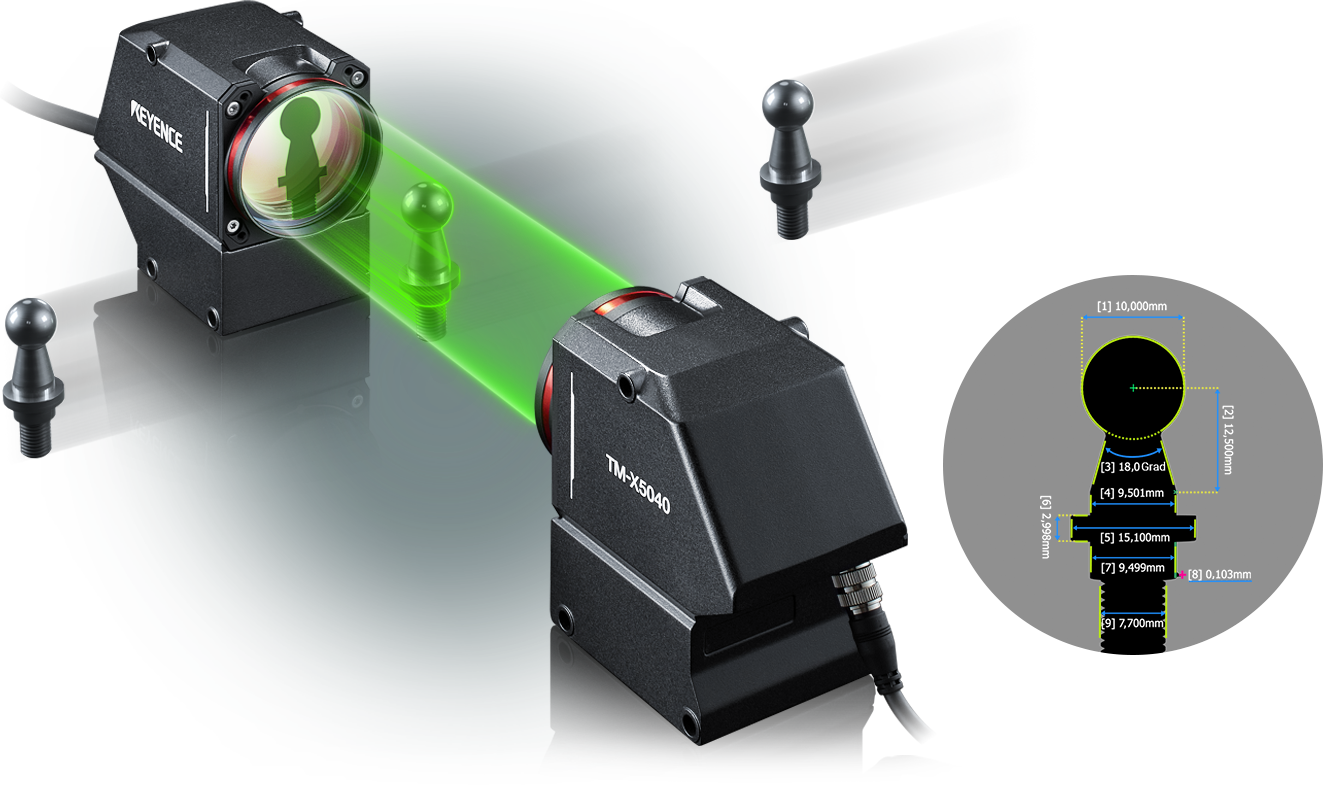

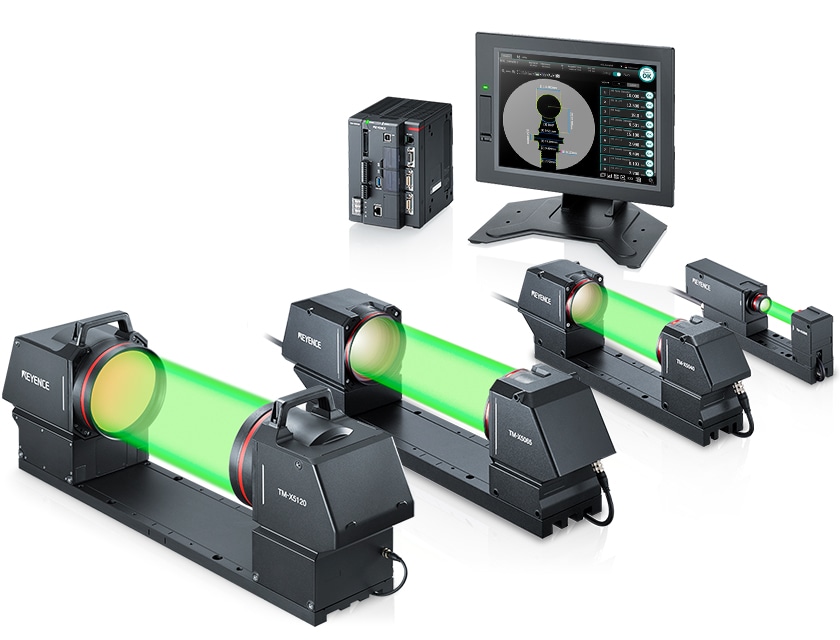

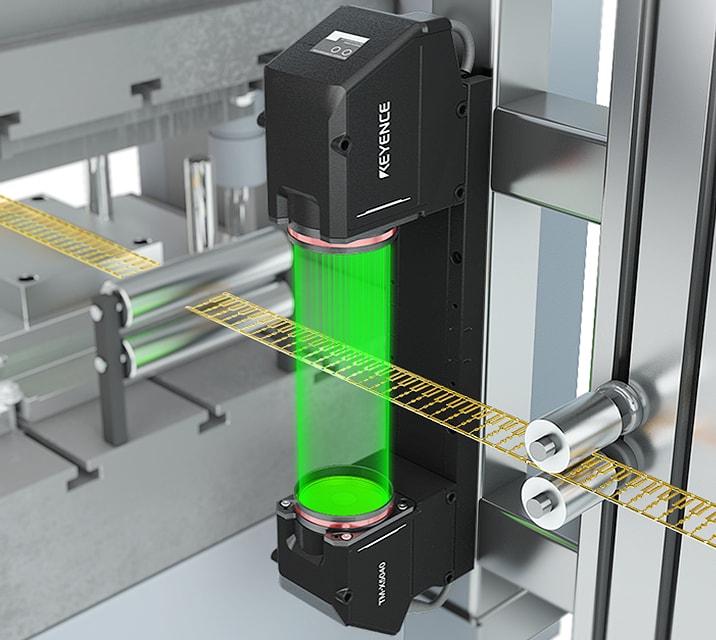

Système de mesure télécentrique Série TM-X5000

Analyse de silhouette certifiée NOUVEAU Système de mesure télécentrique
Série TM-X5000

Une solution simple et polyvalente pour
une large palette d’applications dans diverses industries

GD&T

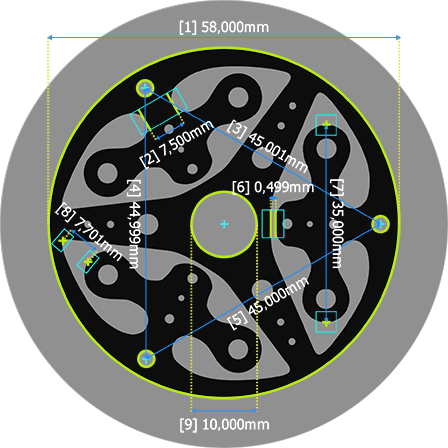

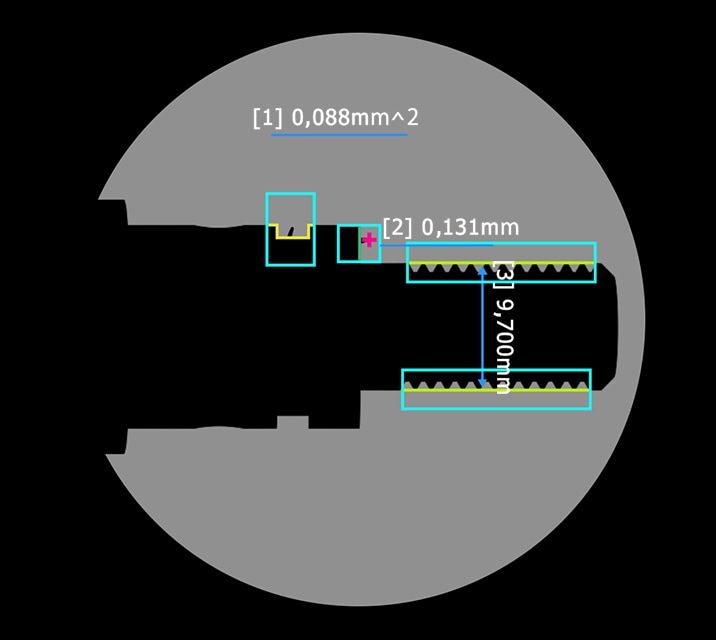

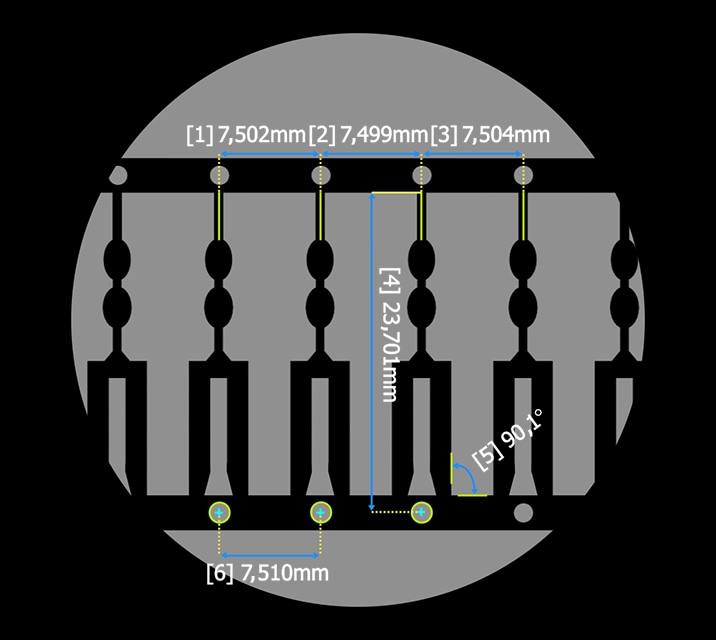

Dimensions d’une grille de connexion

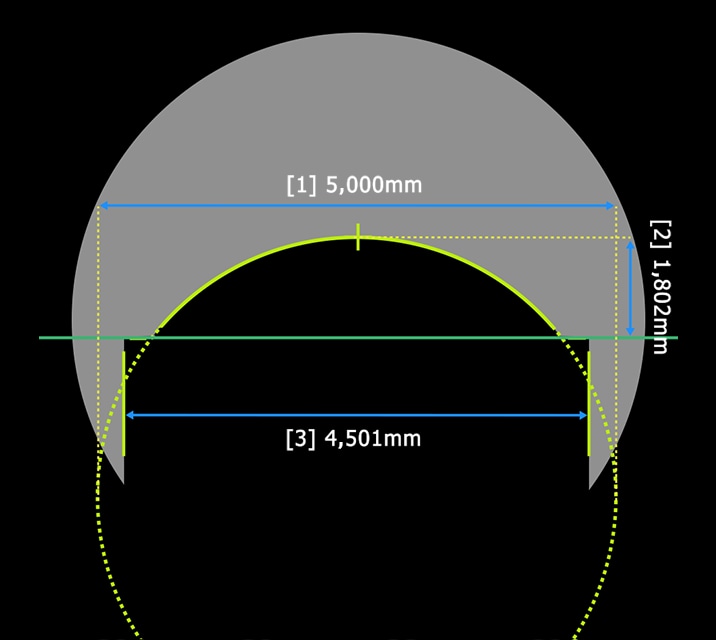

Diamètre extérieur/profil

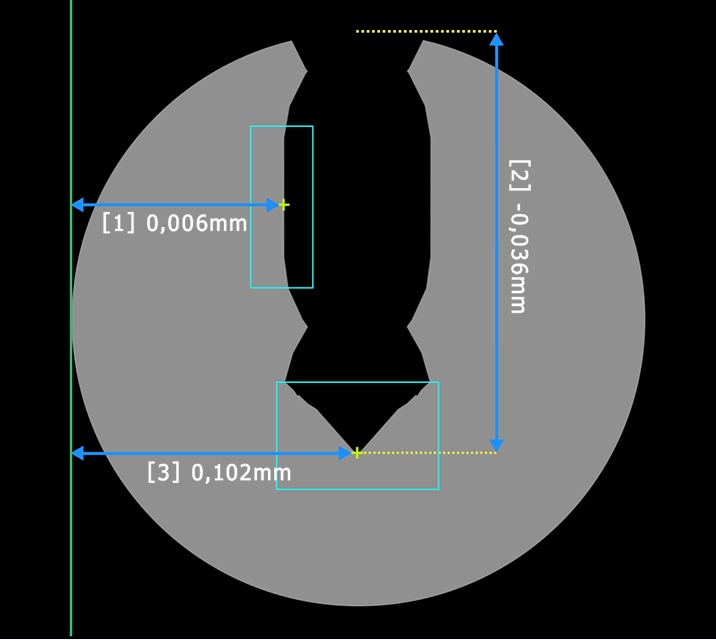

Mesure de pointes d’aiguilles

Détection d’anomalie

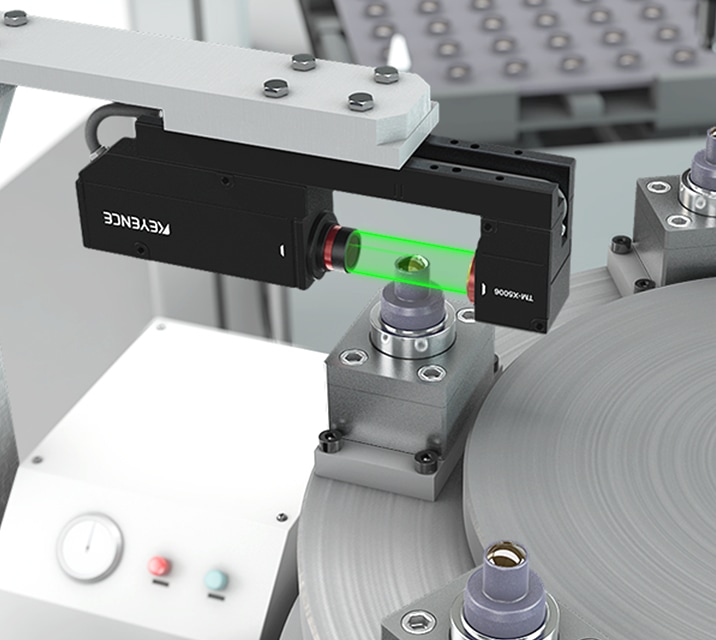

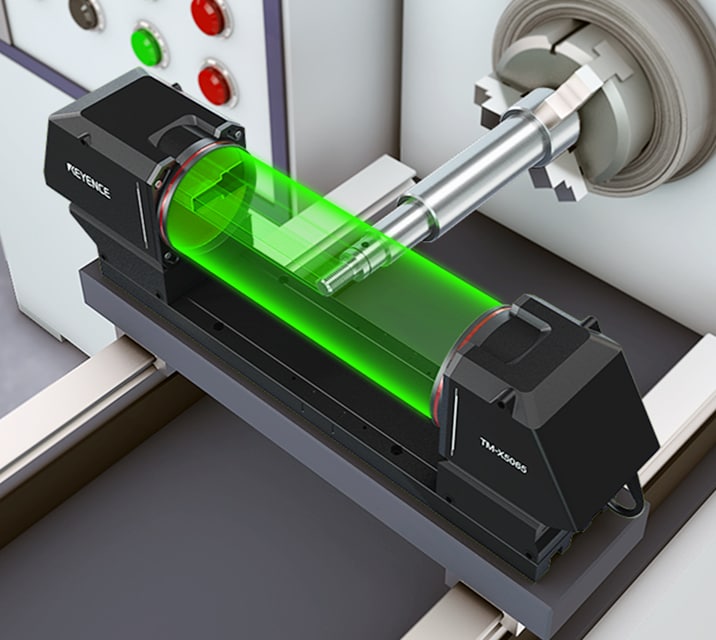

Mesure du diamètre de l’arbre et détection des corps étrangers

Faux-rond et positionnement

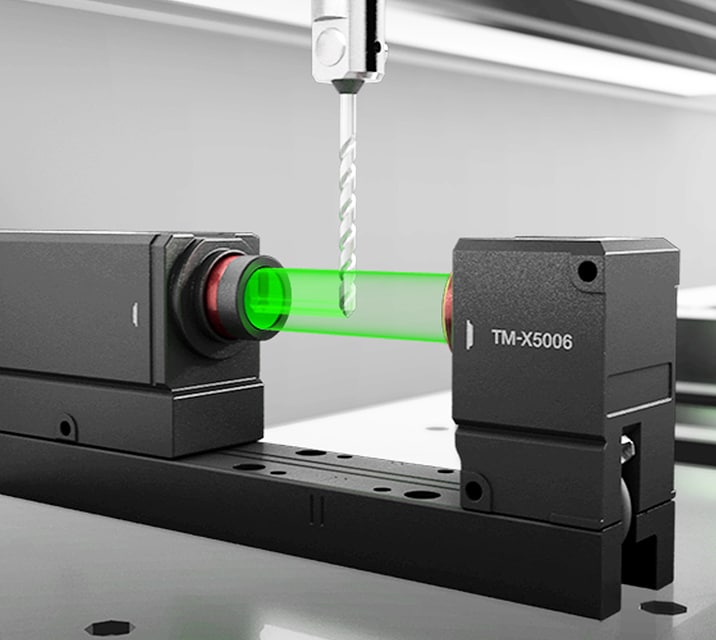

Mesure d'outils d’usinage

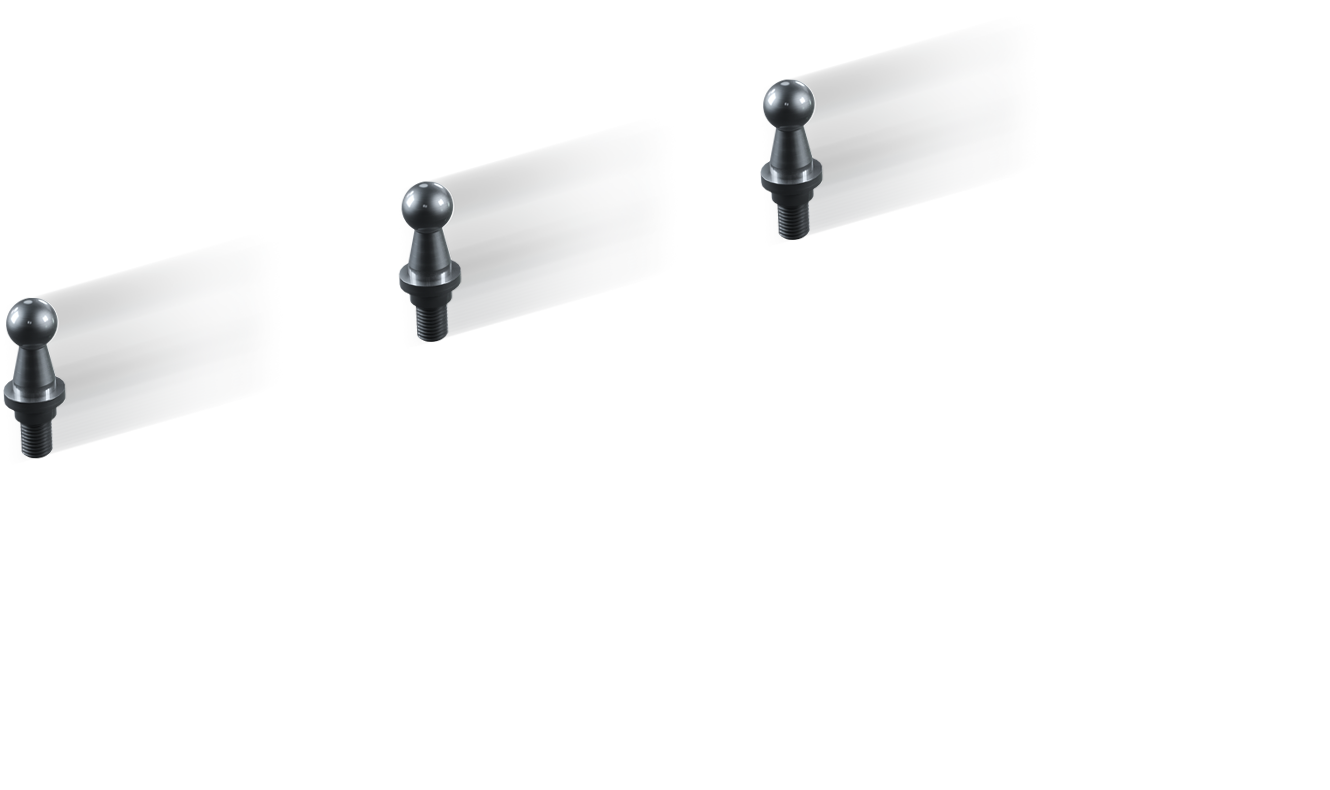

Précis même en cas de désalignement de la cible

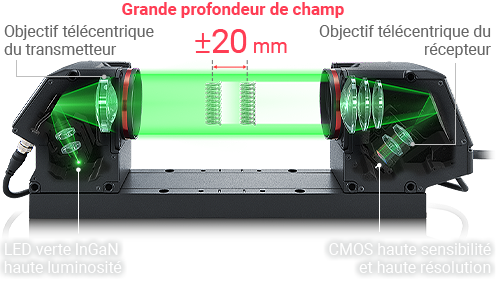

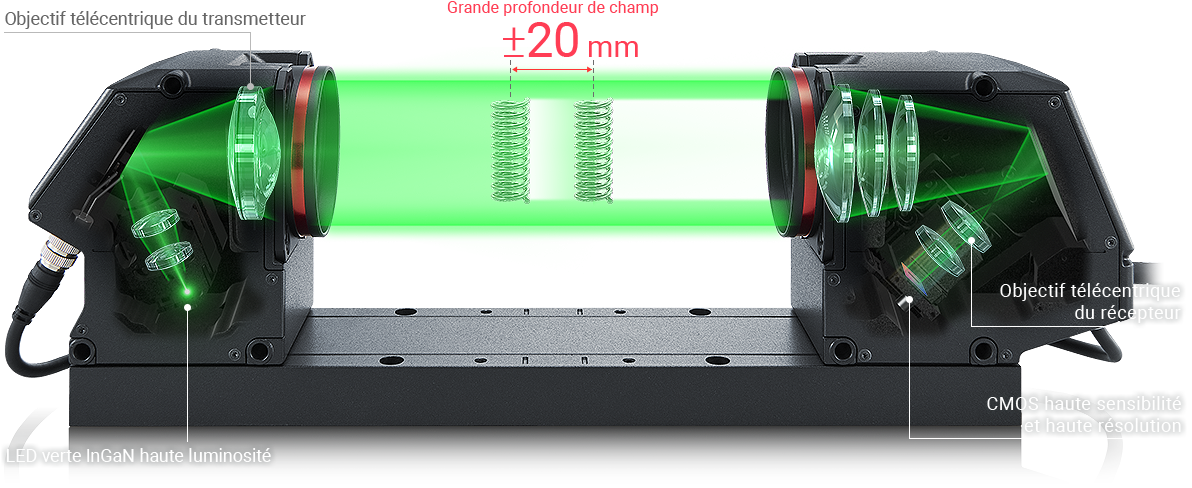

Le système optique télécentrique double, intégrant un objectif télécentrique à la fois dans le transmetteur et dans le récepteur, capture une image précise aux contours parfaitement nets même en cas de désalignement de la cible.
Cette technologie garantit une silhouette stable avec une grande profondeur de champ (+/- 15 mm), pour une mesure fiable directement sur ligne de production.

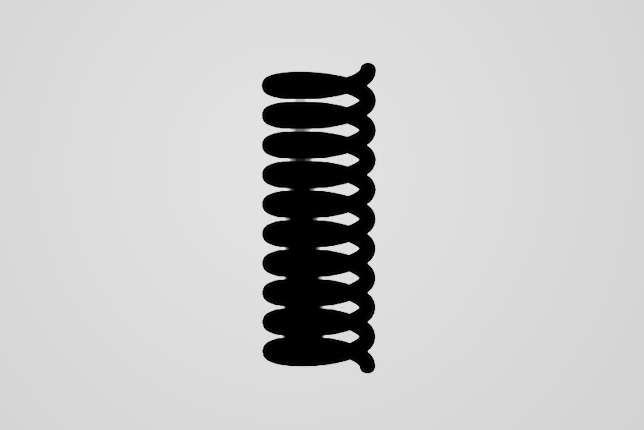

Systèmes optiques classiques

Le changement de position de la cible entraîne un flou

TM-X5000

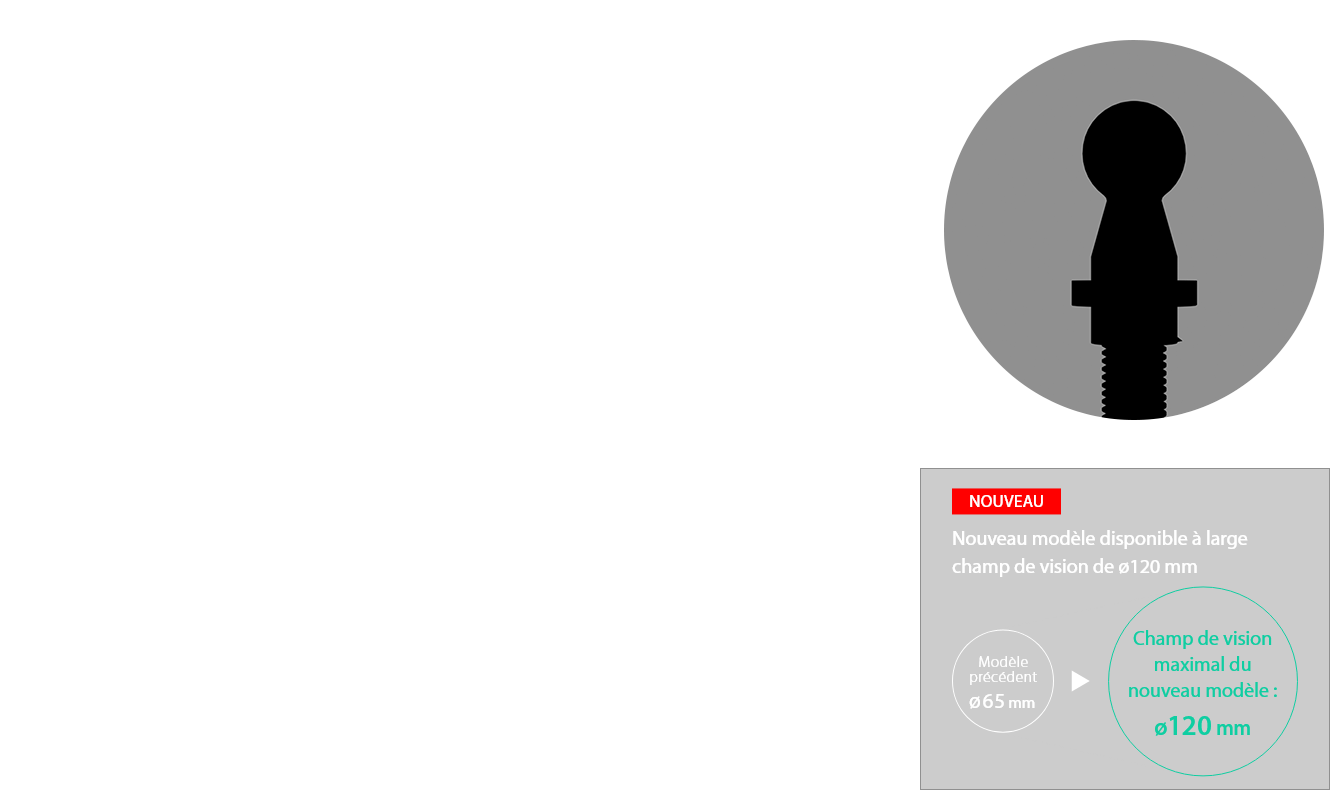

Les contours sont nets quelle que soit la position de la cible

Précision garantie dans la totalité du champ de vision

Un système à faible distorsion pré-étalonné, pour des résultats certifiés

Les objectifs à faible distorsion alliés à l’algorithme exclusif de KEYENCE permettent une mesure précise sans se soucier du positionnement de la cible ni utiliser un éclairage spécifique. De plus, un certificat d'étalonnage peut être obtenu sur demande.

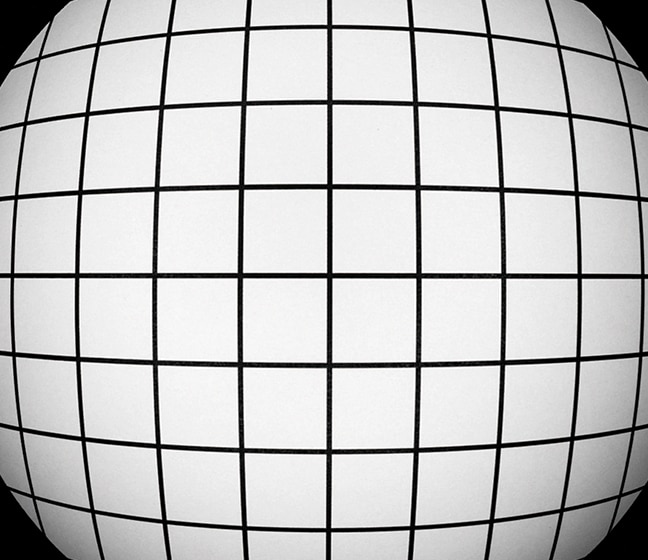

Objectif classique

Distorsion à la périphérie

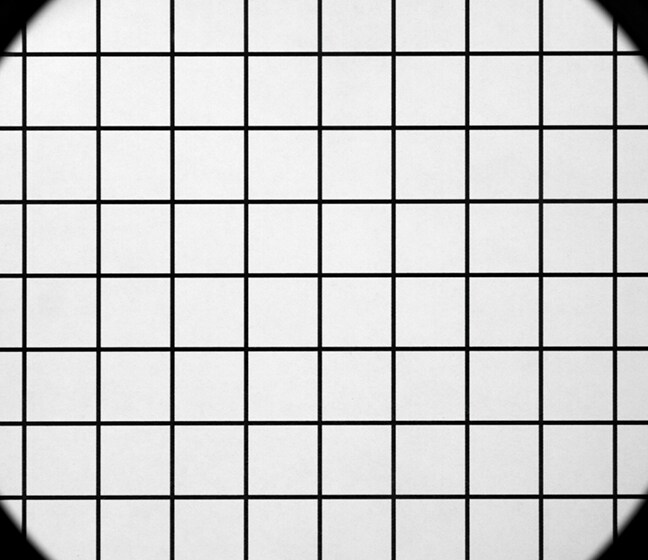

Objectif TM-X5000

Distorsion minime sur la totalité du champ de vision

Configuration simple, capacités avancées

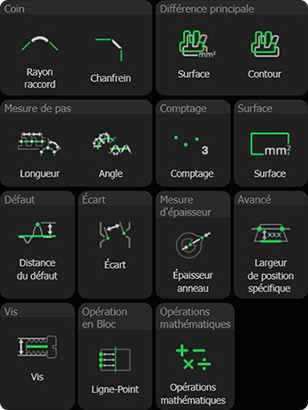

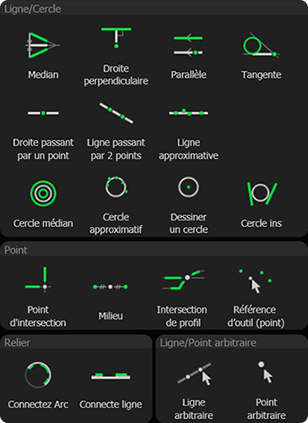

Des outils de mesure conviviaux, pour une configuration facile

Exploitez et associez plus de 100 outils pour réaliser une large palette de contrôles sur ligne de production, notamment des mesures dimensionnelles, des mesures de GD&T, des comparaisons à la référence ou encore une mesure de distance de défaut.

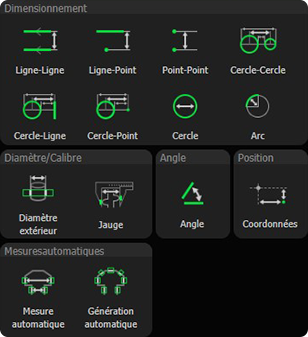

  • Outils de base

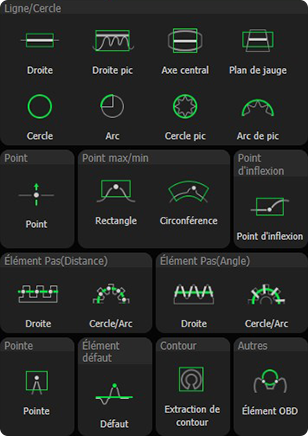

  • Outils éléments

  • Outils auxiliaires

  • Outils d’application

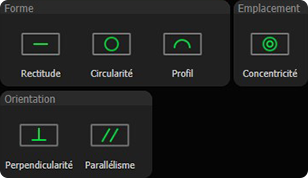

    Outil GD&T
