Observation et mesure de composants hydrauliques au microscope numérique
Les composants hydrauliques sont utilisés dans les équipements nécessitant la conversion d’une faible puissance en forte puissance, notamment les machines de construction, pelleteuses et systèmes de freinage automobile. Les composants hydrauliques possèdent une haute densité énergétique, permettant de réduire l'encombrement et le poids des équipements. Retrouvez, dans cette section, des exemples d’observation et de mesure de composants hydrauliques au microscope numérique.
- Principe du mécanisme hydraulique
- Avantages et inconvénients du mécanisme hydraulique
- Composants hydrauliques courants
- Exemples d’observation et de mesure de composants hydrauliques au microscope numérique
Principe du mécanisme hydraulique

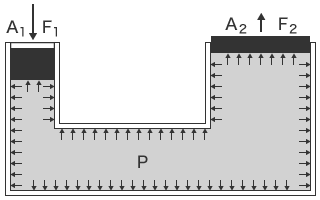

Lorsqu’une pression est exercée en un point sur un fluide stationnaire (huile) dans un contenant fermé, cette pression est distribuée uniformément dans tous les sens à toutes les surfaces avec lesquelles le fluide entre en contact, quelle que soit la forme du contenant. Ce phénomène est appelé principe de Pascal. Sur ce principe, les systèmes hydrauliques exploitent l’huile pour amplifier la force.
- A1 : Coupe A1
- F1 : Force F1
- A2 : Coupe A2
- F2 : Force F2
- P : Pression
Avantages et inconvénients du mécanisme hydraulique
Le mécanisme hydraulique présente des avantages certains mais également quelques inconvénients.
- Avantages du mécanisme hydraulique
-
- Transmission précise d’une forte puissance à haute vitesse.
- Densité de puissance élevée, permettant une réduction de l’encombrement et du poids des équipements.
- Haut niveau de sécurité grâce aux soupapes de contrôle de la pression.
- Longue durée de service grâce à la lubrification par l’huile.
- Inconvénients du mécanisme hydraulique
-
- Sujet à la contamination via l’huile.
- Risque d’ignition de l’huile. (Point d’ignition : 200 à 250°C.)
- Risque de fuite d’huile.
Composants hydrauliques courants

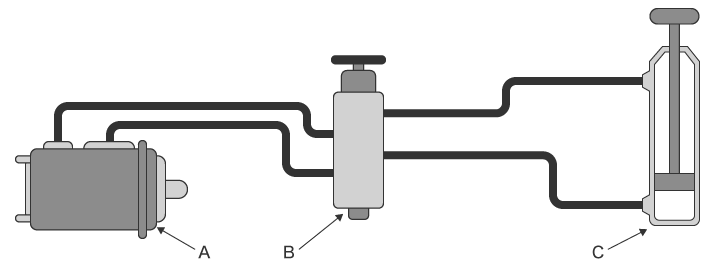

- A : Pompe hydraulique
- B : Soupape de contrôle
- C : Actionneur hydraulique
- Pompe hydraulique
- Les pompes hydrauliques sont alimentées par un moteur électrique ou thermique pour exercer la pression adéquate sur l’huile.
- Soupape de contrôle
- Les soupapes régulent la pression, le débit et la direction d’application de l’huile. Ces soupapes sont respectivement appelées soupapes de contrôle de pression, soupapes de contrôle du débit et soupapes de contrôle directionnel.
- Actionneur hydraulique
- Les actionneurs hydrauliques convertissent la force du fluide en force mécanique. Ils englobent les vérins hydrauliques, qui convertissent la force du fluide en mouvement linéaire, les moteurs hydrauliques, qui convertissent la force du fluide en mouvement rotatif et les actionneurs oscillants, qui convertissent la force du fluide en mouvement d’oscillation.
Exemples d’observation et de mesure de composants hydrauliques au microscope numérique
Voici les derniers exemples d’observation et de mesure de composants hydrauliques au microscope numérique 4K Série VHX de KEYENCE.
L’utilisation de la fonction de composition en profondeur lors d’une capture avec inclinaison permet d’observer sans destruction les parois intérieures.

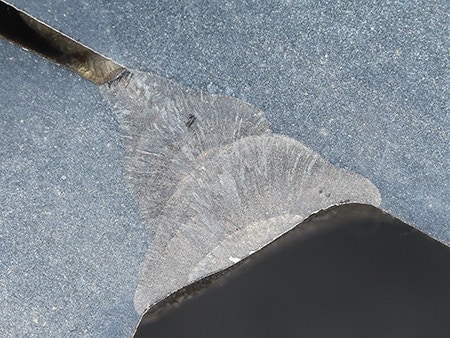

Les limites de la soudure sont clairement visibles grâce à la résolution 4K.

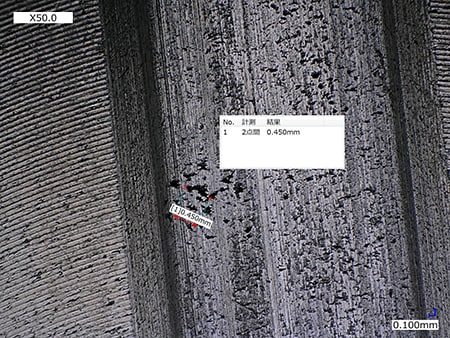

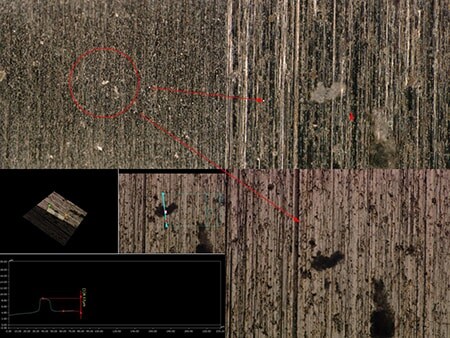

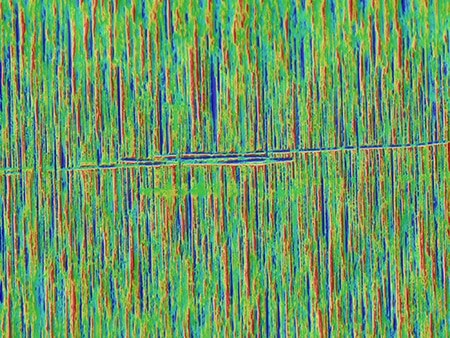

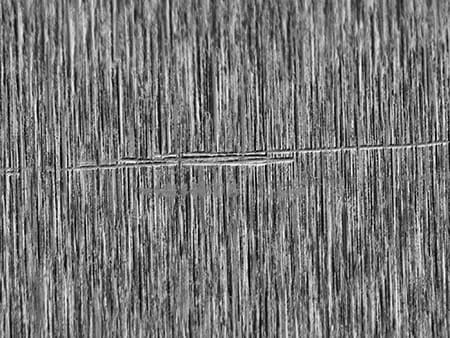

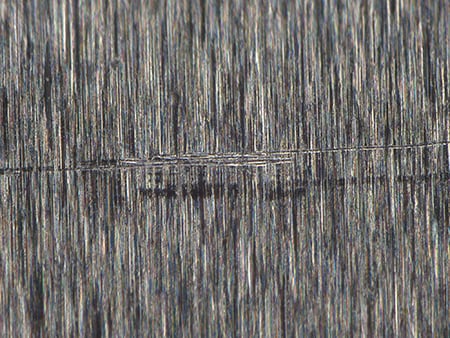

Les dimensions des défauts peuvent être quantifiées via la fonction de mesure 2D.

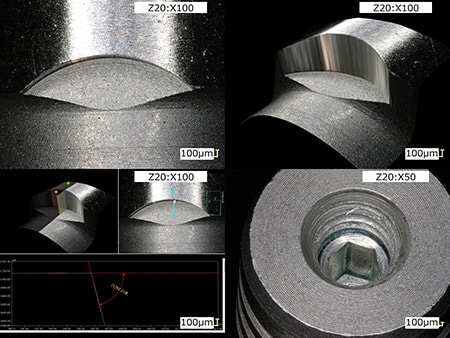

Les profils peuvent à présent être mesurés sans qu’il soit nécessaire de détruire la pièce.

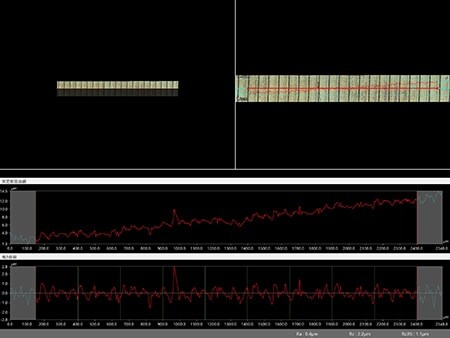

Les données de rugosité peuvent à présent être compilées dans une base de données.
