Distribution granulométrique et analyse de la taille des particules par traitement d’image
Habituellement, l’analyse des particules est réalisée au moyen d’un analyseur de particules par dispersion laser et d’un microscope. Ces dernières années, des microscopes numériques haute performance se sont imposés dans le domaine grâce à leur CMOS puissant, leur objectif de précision, leur technologie d'éclairage intégrée et leur traitement d’image optimisé.
Les nouveaux microscopes numériques ne se contentent pas d'afficher une image de haute qualité mais assurent également l’extraction et la quantification des particules par traitement binaire, la reproduction des paramètres de mesure et d’autres fonctions répondant à toutes les exigences.
Retrouvez, dans cette section, des exemples d’utilisation du nouveau microscope numérique 4K Série VHX de KEYENCE pour résoudre les problèmes liés à la distribution granulométrique et à l’analyse de la taille des particules.

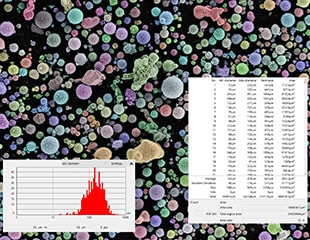

![Distribution granulométrique et analyse de la taille des particules par traitement d’image](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_001_1859609.jpg)
- Qu’est-ce que la distribution granulométrique et l’analyse de la taille des particules par traitement d’image ?
- Exemples de distribution granulométrique et d’analyse de la taille des particules avec le nouveau microscope numérique 4K de KEYENCE
- Observez, capturez et mesurez avec un seul système
Qu’est-ce que la distribution granulométrique et l’analyse de la taille des particules par traitement d’image ?
Le traitement d’image binaire se réfère à la conversion d’une image couleur en une image noir et blanc. La valeur de chaque pixel est comparée à un seuil défini arbitrairement. Les valeurs supérieures au seuil sont converties en noir. Les valeurs inférieures au seuil sont converties en blanc. La plage à laquelle appliquer le traitement binaire peut également être spécifiée.
L’exécution d’un traitement binaire sur l’image permet de conférer une seule information à chaque pixel, noir ou blanc, facilitant et accélérant l'analyse de la taille des particules.

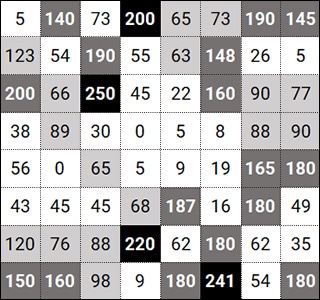

![Valeurs des pixels de l’image](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_002_1859612.jpg)

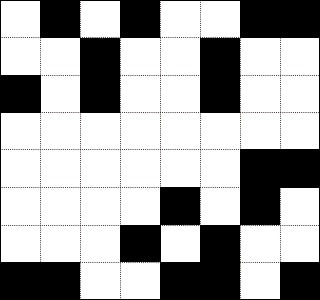

![Image après traitement binaire avec un seuil de 127](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_003_1859613.jpg)
Exemples de distribution granulométrique et d’analyse de la taille des particules avec le nouveau microscope numérique 4K de KEYENCE
Les méthodes à diffraction laser et dispersion laser classiques ne permettent pas l’observation des particules réelles.* De plus, l’observation au microscope requiert un grand savoir-faire et les données obtenues doivent être analysées par différents logiciels.
Lors de la distribution granulométrique et de l’analyse de la taille des particules au microscope numérique 4K Série VHX, diverses mesures peuvent être réalisées tout en observant les particules réelles. Aujourd’hui, la mesure automatique de surface par traitement binaire ainsi que l’étalonnage et la reproduction des paramètres de capture ne nécessitent que quelques étapes simples, pour une utilisation accessible à tous.
Méthodes de diffraction et de dispersion laser
Méthodes exploitant une émission laser pour la distribution granulométrique et l’analyse de la taille des particules. Ces méthodes de mesure/d’analyse se basent sur la proportionnalité constante de l’intensité de la lumière dispersée par rapport au nombre de particules et la relation entre la taille des particules et le schéma de dispersion/diffraction.
Mesure automatique de surface
Une mesure de surface et un comptage sont facilement exécutés en une zone spécifiée de la cible. Après traitement binaire de l’image selon la luminosité ou la couleur, il est possible de calculer des paramètres, tels que la surface, le diamètre maximal et le diamètre minimal, d’exclure des cibles inutiles ou de séparer des cibles qui se chevauchent. Plusieurs analyses peuvent également être réalisées dans les mêmes conditions en utilisant les données d’image capturées par le passé.
De plus, les valeurs mesurées peuvent être transférées dans des tableaux et histogrammes, facilitant la détermination quantitative de la distribution granulométrique.

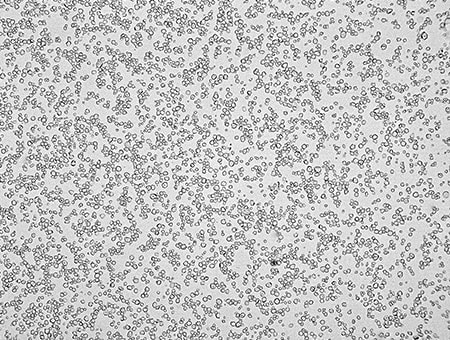

![Écran d’observation](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_004_1859614.jpg)
![Analyse de la taille des particules et affichage de l’histogramme avec le traitement binaire (400x)](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_005_1859615.jpg)
de l’histogramme avec le traitement binaire (400x)
Étalonnage et reproduction des paramètres de capture d’image
Avec le microscope numérique 4K Série VHX, les paramètres de capture d’image antérieurs peuvent être reproduits par simple sélection d’une image enregistrée dans l’album. L’observation peut ainsi être réitérée dans les mêmes conditions, indépendamment de l’opérateur ou du moment d’exécution.

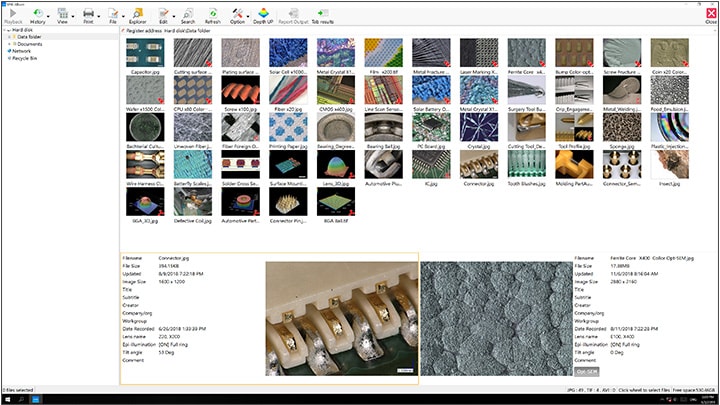

![Les conditions de capture d’image antérieures peuvent être reproduites automatiquement en sélectionnant simplement une image dans l’album.](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_006_1859616.jpg)

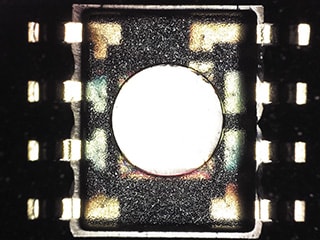

![Avant reproduction](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_007_1859617.jpg)

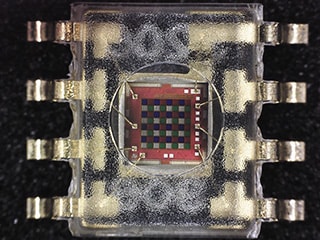

![Après reproduction](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_008_1859618.jpg)
Habituellement, l’étalonnage exige le placement de l’échelle de mise au point en une position précise. La Série VHX propose l’étalonnage par simple pression sur une touche : installez simplement l’échelle dédiée et réalisez l’étalonnage d’un simple clic. Les conditions d’éclairage, la vitesse d’obturation, la balance des blancs et tout autre ajustement requis par l’objectif sont chargés et une commande motorisée des axes X, Y et Z est exécutée pour aligner automatiquement la position et la mise au point.

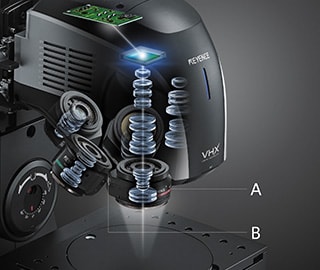

![A. Objectif haute résolution B. Revolver motorisé](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_009_1859619.jpg)
- A. Objectif haute résolution
- B. Revolver motorisé

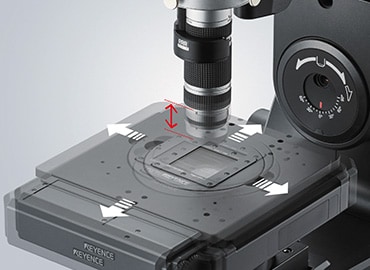

![Un étalonnage automatique en un clic est possible](/frfr/Images/ss_vhx-casestudy_o_particle-size-distribution_010_1859620.jpg)
De plus, la Série VHX intègre des éléments qui simplifient l’analyse de la taille des particules, tels que les objectifs haute résolution et le revolver motorisé, qui garantissent un zoom continu de 20x à 6000x sans avoir à manipuler les objectifs. L’utilisation est intuitive et conviviale, permettant à tout opérateur de réaliser une observation et une analyse rapides et précises.
Observez, capturez et mesurez avec un seul système
Le microscope numérique haute définition 4K Série VHX offre une efficacité sans précédent, élimine les erreurs humaines et garantit une distribution granulométrique et une analyse de la taille des particules extrêmement précises.
Les images haute définition 4K générées par les techniques de traitement d’image optique et d’automatisation de pointe assurent une distribution granulométrique et une analyse de la taille des particules plus simples que jamais, pour des résultats d’analyse précis et rapides.
Les données capturées ou mesurées peuvent être reportées dans un rapport au format défini, grâce à la fonction de création de rapports. Le partage des données via un serveur intranet s’avère particulièrement utile à des fins, non seulement d’assurance qualité et de garantie de conformité aux normes internationales, mais également d’identification des causes d'éventuels problèmes et d’amélioration des procédés.
Équipée de nombreuses fonctions avancées, la Série VHX est un formidable outil pour réaliser une distribution granulométrique et une analyse de la taille des particules. Pour en savoir plus, cliquez sur le bouton ci-dessous pour télécharger le catalogue. Pour toute demande, cliquez sur l’autre bouton pour contacter KEYENCE.
