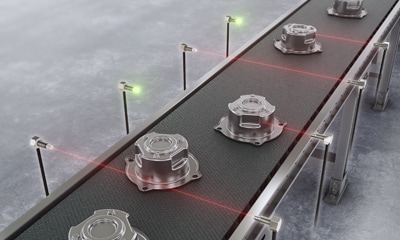

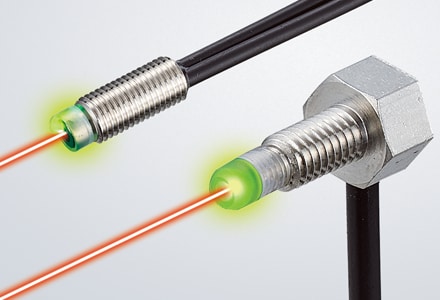

Récepteur actif

Voyant d’état de MARCHE/ARRÊT intégré

La fibre optique, avec son voyant à l’extrémité, est disponible sur 10 modèles à faisceau barrage et en réflexion. Grâce à cela, il est plus facile que jamais de vérifier l’état de fonctionnement depuis n’importe quel angle.

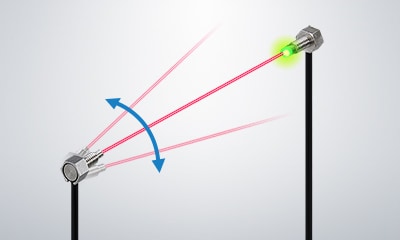

Aide à l’alignement de l’axe optique

L’alignement n’a jamais été aussi simple grâce à l’assistance d’axe optique. La fibre optique s’allume quand sa plage de détection est optimale pour assurer un alignement parfait à chaque fois.

Le témoin vert s’allume quand les axes optiques sont alignés

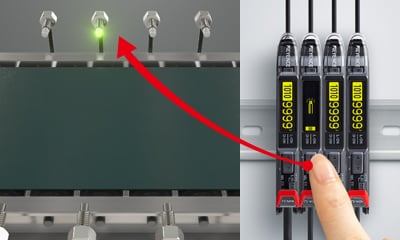

Couplage d’amplificateur

Lors de l’utilisation de plusieurs capteurs à fibre optique, vous pouvez perdre du temps à rechercher la fibre optique associée à l’amplificateur utilisé. Le mode de couplage fait clignoter le voyant situé à l’extrémité de la fibre optique, de sorte que les utilisateurs puissent vérifier en un coup d’œil quelles sont les unités reliées entre elles.

Encombrement réduit

Gain de place et forte puissance

GAIN DE PLACE

Le capteur et le boîtier forment une surface plane, sans ouvertures dans lesquelles la poussière et d’autres corps étrangers pourraient s’accumuler.

L’âme des modèles à tête hexagonale et à tête plate possède un rayon de courbure de 2 mm.

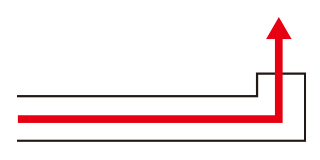

L’extrémité de ces fibres est courbée comme un périscope.

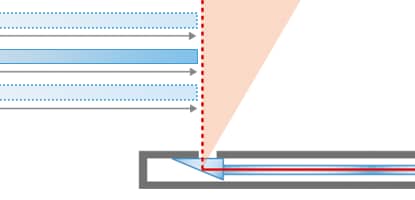

Afin d’orienter la lumière à 90°, il est également possible de couper l’extrémité de la fibre à un angle de 45°. La forme de périscope offre cependant une atténuation de la lumière plus faible et donc une plus forte puissance.

Structure interne

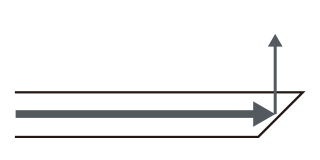

Type à coupe à 45°
L’atténuation de la lumière est considérable.

Type périscope
L’atténuation de la lumière est très faible.

Tête hexagonale

  • IP67

FU-77TZ

FU-77TG
Blindage en acier inoxydable robuste

Réduction de l’espace nécessaire à l’intégration de la fibre

Les capteurs à tête hexagonale permettent une disposition propre du câble.
Tout problème d’arrachement est ainsi évité.

  • RÉDUCTION DU RISQUE DE RUPTURE DE LA FIBRE

Modèle classique
Les problèmes de rupture par arrachement de la fibre étaient fréquents.

TÊTE HEXAGONALE
La fibre est parfaitement verticale, réduisant ainsi le risque de rupture.

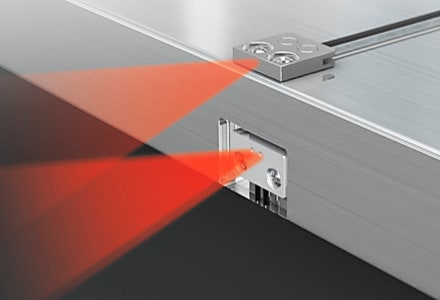

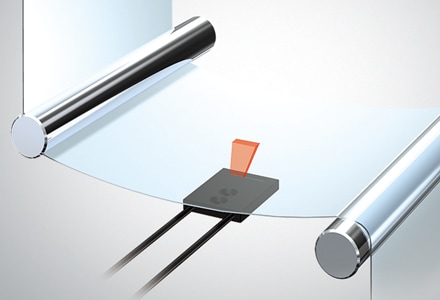

Tête plate

  • IP67

FU-52TZ / FU-44TZ

Illustration de l’intégration de la fibre dans le boîtier

Installation en espace restreint

Ces capteurs peuvent être directement fixés à l’équipement, rendant inutile toute installation de supports, pour un gain de place considérable.

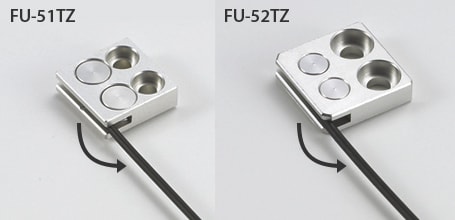

Orientation simple de la fibre (FU-51TZ/52TZ)

La fibre change de direction à l’intérieur du boîtier, permettant ainsi une disposition propre.

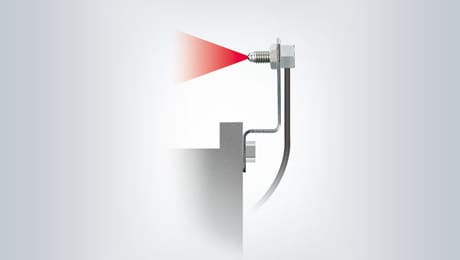

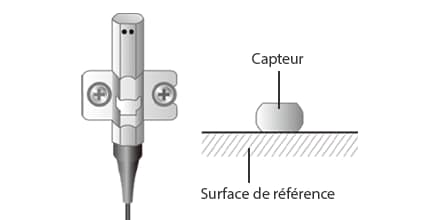

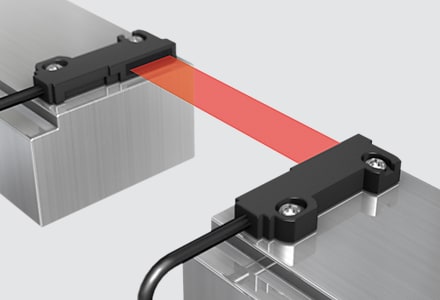

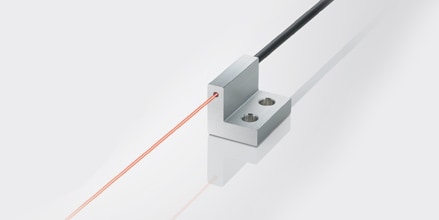

Support de fixation intégré

  • IP67*

*Excepté le FU-L50Z.

FU-L51Z

L’espace d’installation requis est encore plus restreint.

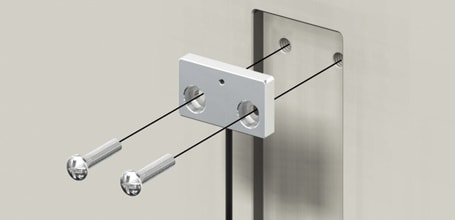

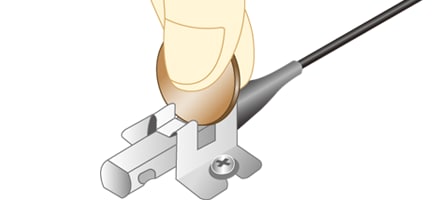

Installation simple

L’intégration du support au capteur élimine toute tâche d’assemblage complexe.

Le grand nombre de pièces nécessaires au montage peut engendrer de nombreux problèmes.

SIMPLIFICATION DE L’INSTALLATION
Le support de fixation est intégré au capteur, simplifiant ainsi l’installation.

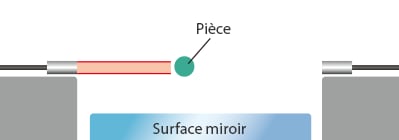

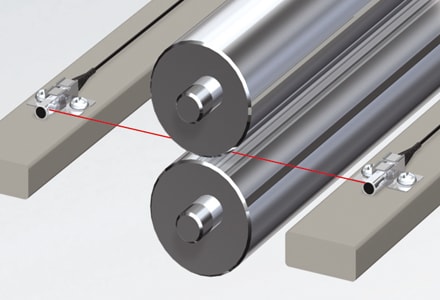

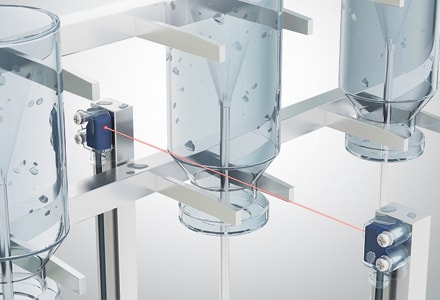

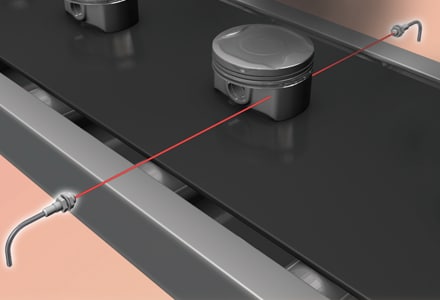

Forte puissance [Faisceau barrage]

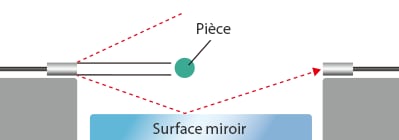

À distance égale, la fibre optique à faisceau barrage dont la portée est plus longue, permet la réception d’une intensité lumineuse plus élevée, assurant ainsi une meilleure stabilité de détection.
Aussi, en, offrant un faisceau plus puissant, ce type de fibre peut être installé même en environnement agressif.

Lentilles de focalisation de faisceau

  • F-4
  • F-5
  • 3600 mm : Distance de détection en mode FINE (paramétrage par défaut)

F-4 / F-5
Lentilles dotées d’un angle d’ouverture d’environ 8°

Revêtement spécial

En plus de l’angle d’ouverture réduit, un revêtement spécial, appliqué sur la surface intérieure de la lentille, contribue à limiter l’atténuation de la lumière spéculaire causée par cette surface.*
Les fibres optiques projettent ainsi efficacement la lumière, pour une plus forte puissance.

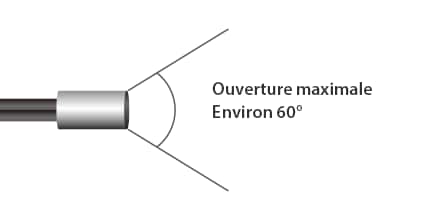

*L’angle d’ouverture correspond à l’angle auquel la lumière émise par le capteur se propage.

Tête carrée et lentille intégrée

  • FU-50
  • 3600 mm : Distance de détection en mode FINE (paramétrage par défaut)

FU-50
Microlentille intégrée dotée d’un angle d’ouverture d’environ 6°

Miniaturisation

L’intégration de la lentille a permis une miniaturisation de la fibre optique.
Tout problème de desserrement ou de détachement de l’objectif dû aux vibrations est ainsi évité.

Installation simple

Protégée par un boîtier carré, cette fibre optique peut être installée aisément grâce à l’utilisation d’un support de fixation dédié.

Support de fixation et lentille intégrée

  • FU-L50Z
  • 3100 mm : Distance de détection en mode FINE (paramétrage par défaut)

FU-L50Z
Lentille intégrée dotée d’un angle d’ouverture d’environ 15°

Résistance aux vibrations

La lentille intégrée élimine tout problème de desserrement ou de détachement de l’objectif dû aux vibrations.
En outre, tout risque de desserrement de boulons ou de rondelles dû aux vibrations est également évité grâce à l’intégration du support de fixation.

M4 à tête hexagonale, câble high-flex et lentille intégrée

  • FU-70TU
  • IP67
  • 3500 mm : Distance de détection en mode MEGA

FU-70TU
50 millions de pliages

Résistance au mouvement, ToughFlex

La lentille sphérique intégrée permet à la fibre optique high-flex d’offrir forte puissance et grande stabilité même en environnement agressif.

Détection de zone

  • FU-E40
  • 3600 mm : Distance de détection en mode FINE (paramétrage par défaut)

FU-E40
Distribution uniforme de l’intensité lumineuse grâce à un angle d’ouverture réduit

Détection non affectée par la poussière

Conçue pour offrir une large zone de détection de 40 mm, cette fibre optique n’est aucunement affectée par la poussière s’accumulant sur une partie de la surface de la lentille.

Boîtier en polymères fluorocarbonés et lentille intégrée

  • FU-96T
  • FU-98
  • IP67
  • 3600 mm : Distance de détection en mode FINE (paramétrage par défaut)

FU-96T

FU-98

Revêtement en résine fluorée

Une forte puissance est atteinte grâce à la lentille intégrée et le revêtement en résine fluorée autorise l’utilisation de ces fibres optiques en environnement agressif.

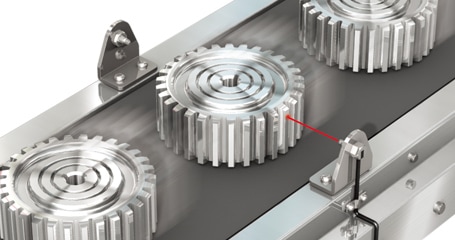

Forte puissance [En réflexion]

Modèles en réflexion à forte puissance

  • FU-40
  • FU-40G
  • FU-61

Meilleures distances de détection

À distance égale, la fibre optique en réflexion dont la portée est plus longue permet la réception d’une intensité lumineuse plus élevée. La forte puissance permet d’améliorer la stabilité de détection de pièces noires à faible pouvoir réfléchissant et de pièces métalliques brillantes.

  • N° 1

FU-40/40G
Distance de détection 2300 mm*

  • N° 2

FU-61
Distance de détection 1300 mm*

*En cas de sélection du mode MEGA de la série FS-N10. Les distances de détection correspondent aux valeurs de détection d’une cible en papier blanc (cible standard).

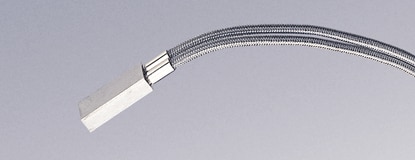

Blindage en acier inoxydable, FU-40G

Modèle en réflexion à forte puissance, non affecté par la poussière

La portée de cette fibre optique à forte puissance atteint 2,3 m. La structure à double lentille assure une détection stable même lorsque de la poussière recouvre la lentille.

Faisceau étroit, concentré sur les pièces

L’angle d’ouverture réduit à environ 8° élimine toute dispersion de lumière superflue.

Faisceau concentré et lentille intégrée

  • FU-40
  • FU-40G

Concentration au point focal (spot) même à longue distance

Ces capteurs sont équipés de lentilles dotées d’un angle d’ouverture d’environ 8°. Comparés aux modèles en réflexion standard, ils disposent d’une structure permettant de réduire l’élargissement du spot même lorsque la distance de détection est longue.

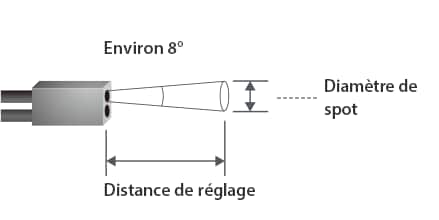

  • Comparaison du diamètre du spot

Modèle en réflexion standard : FU-6F
Diamètre de spot = 1,155 × distance de réglage + diamètre d’âme

FU-40/40G
Diamètre de spot = 0,14 × distance de réglage + 3,7

(Exemple) Lorsque la distance de détection est de 100 mm

  • FU-6F

1,155 × 100 + 1 = Environ ø117 mm

  • FU-40

0,14 × 100 + 3,7 = Environ ø18 mm

La différence est flagrante !

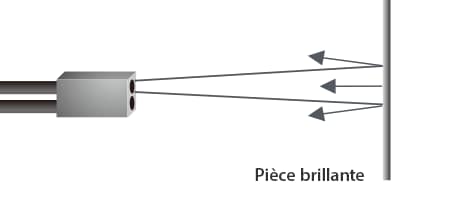

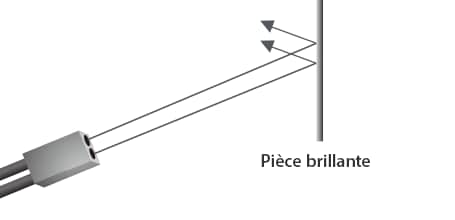

Exploiter les différents angles d’exposition à la lumière pour obtenir de grandes différences d’intensité

Si la lumière frappe une pièce brillante à angle droit, une grande quantité de lumière est reçue car la lumière réfléchie de façon spéculaire retourne au récepteur sans aucune perte.
En revanche, si la lumière frappe la pièce selon un autre angle, peu de lumière est reçue car la lumière réfléchie de façon spéculaire n’est pas renvoyée au récepteur.
Sur la base de ce phénomène, il est possible d’obtenir de grandes différences d’intensité entre un arrière-plan et une pièce présentant un degré de brillance différent en faisant varier l’angle d’installation du capteur.

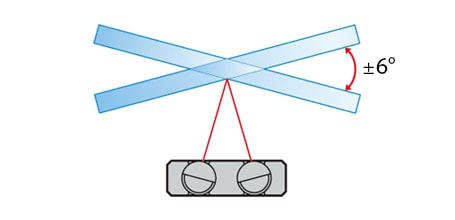

  • Influence de l’angle sur la réception de la lumière spéculaire

FU-40/40G

La lumière réfléchie de façon spéculaire est correctement reçue.

Pratiquement aucune lumière n’est reçue.

Forte puissance

  • FU-61
  • FU-61Z
  • IP67

Modèle en réflexion standard : FU-6F

FU-61/61Z

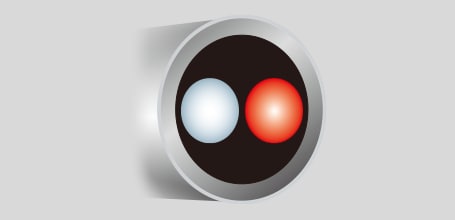

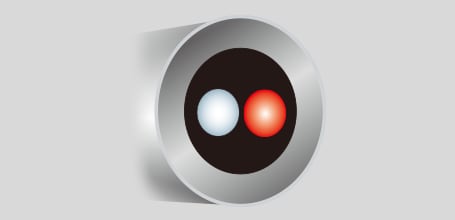

Diamètre d’âme 1,5 fois plus large

Le diamètre de l’âme de la fibre est 1,5 fois plus large que celui des produits classiques.
Cet élargissement facilite le passage de la lumière à travers la fibre, permettant l’utilisation des modes forte puissance.
En outre, une âme plus épaisse assure une meilleure résistance du câble à l’arrachement.

Installation en environnement difficile

Le boîtier est composé de SUS303.

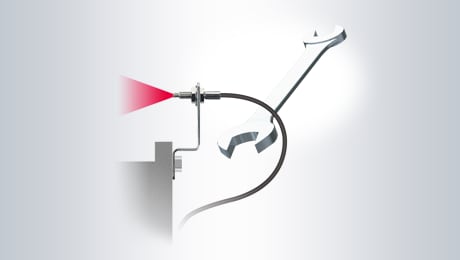

Le couple de serrage est de 3,0 Nm (environ 30 kgf∙cm), soit environ 3 fois la valeur habituelle.
Le risque d’endommagement dû à l’application d’un couple de serrage excessif lors de l’installation du capteur est ainsi réduit.

Faisceau large

Les modèles à faisceau large sont particulièrement adaptés aux applications dans lesquelles la position de la pièce varie ou aux applications de détection de présence de pièces de formes complexes.
Les modèles zone et éventail présentent chacun des avantages différents.

FU-A100/A40
Modèles 100 mm/40 mm

  • IP67

FU-E40
Modèle 40 mm

Modèles zone

  • FU-E11
  • FU-E40

Distribution uniforme de l’intensité lumineuse

La lentille intégrée permet une distribution uniforme de l’intensité lumineuse. Les modèles zone à faisceau barrage détectent plus efficacement les infimes variations de l’intensité lumineuse que les modèles éventail.

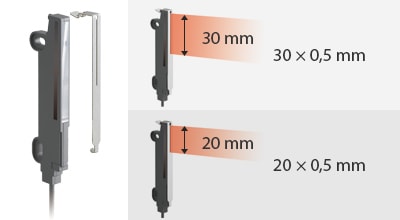

Plaque fendue (vendue séparément) disponible en option (FU-E40)

Il est possible de détecter de petites pièces et de prévenir l’apparition d’un halo en diminuant la largeur de détection et l’épaisseur du faisceau lumineux émis. Comparée aux étiquettes à fente classiques, la plaque fendue est moins sujette à l’arrachement bien que plus facile à fixer et à retirer.

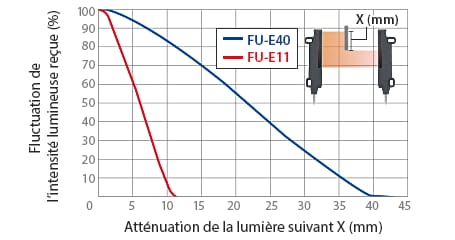

Rapport entre la quantité de lumière bloquée et la quantité de lumière reçue (exemple type)

[Conditions de mesure]
Amplificateur : FS-N11N (mode HSP, APC désactivée)
Distance entre transmetteur et récepteur : 100 mm
Pièce : objet opaque

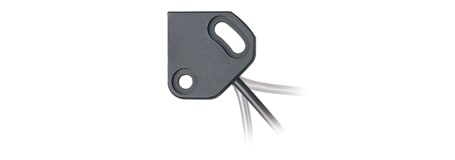

Modèles éventail

  • FU-A100
  • FU-A40
  • FU-A05
  • FU-A10
  • FU-A05D
  • FU-A10D
  • IP67

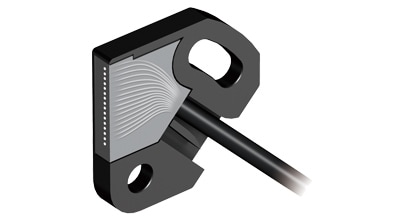

Alignement facile de l’axe optique

Les âmes sont disposées en ligne pour offrir un large axe optique.
Ce large axe optique facilite la tâche d’alignement des fibres, simplifiant ainsi l’installation.

Haute résistance à l’environnement

Le boîtier est rempli de résine, évitant ainsi toute pénétration de poussière et d’humidité provenant de l’extérieur du capteur.

Indice de protection IP67

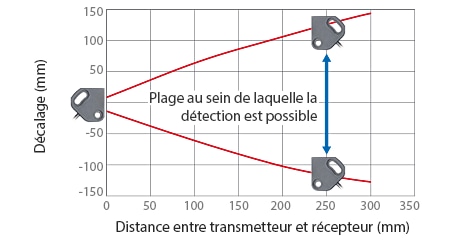

Caractéristiques du mouvement parallèle du FU-A10 (exemple type)

[Conditions de mesure]
Amplificateur : FS-N11N (mode FINE, APC désactivée)
Configuration de la sensibilité maximale, puis mesure de la position à laquelle la détection est possible avec toute la lumière bloquée/toute la lumière entrante.

L’alignement simple de l’axe optique permet d’installer les capteurs avec la sensibilité optimale

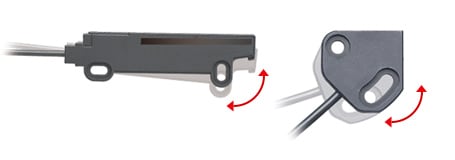

Les trous de vis ont été remplacés par des fentes facilitant ainsi l’alignement de l’axe optique.
Il est possible de chercher la position offrant la valeur la plus élevée en vérifiant l’intensité lumineuse reçue à l’aide d’un amplificateur.

FU-A05 (D)/A10 (D)
Le câble des modèles éventail peut être tiré dans n’importe quelle direction.

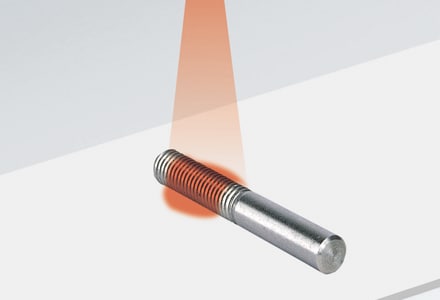

Spot fin

Diamètre du spot ajustable à une distance de travail fixe (lentille) en fonction de la position de la fibre optique dans le boîtier de la lentille

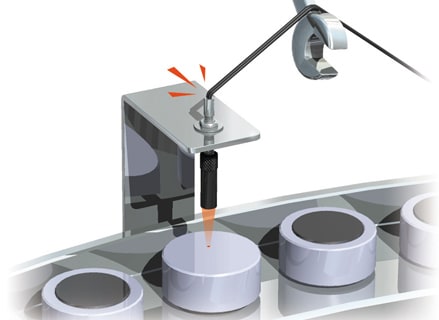

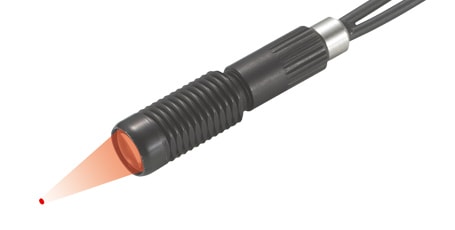

FU-10 : Fibre optique à lentille intégrée

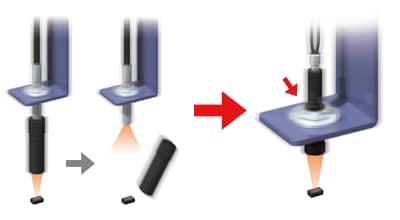

Fixer la lentille évite tout risque de détachement dû aux vibrations

Le filetage de la lentille et la vis du capteur sont utilisés afin de fixer les composants. Tout problème de perte d’une lentille qui se serait détachée en raison de vibrations sans qu’on ne le remarque, est ainsi éliminé.

La lentille se détache à cause des vibrations.

Diamètre de spot réglable

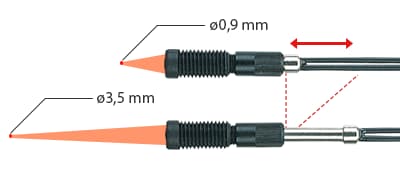

Le diamètre du spot du transmetteur peut être réglé (0,9 à 3,5 mm) afin de l’adapter à la taille de la pièce, sans modifier la position du capteur. Le réglage du diamètre du spot ne nécessite aucun outil. Il suffit de jouer sur la position de la fibre dans le boîtier.

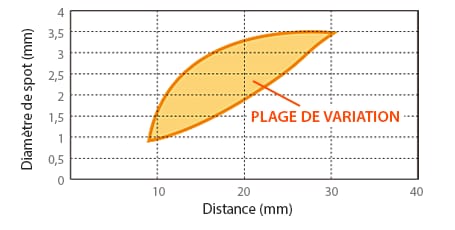

Variation du diamètre du spot

Le diamètre du spot est réglable.

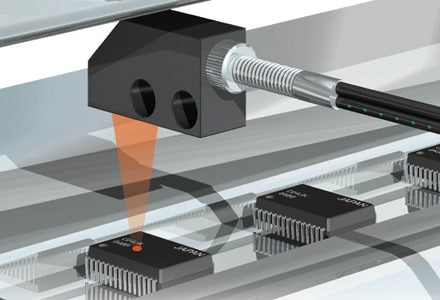

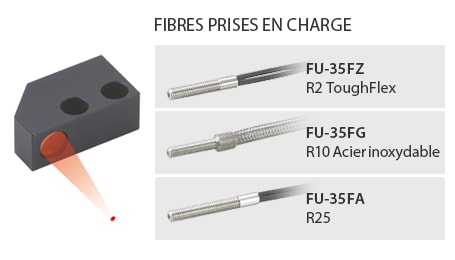

F-5HA : Lentille à diamètre de spot réglable et visée latérale

[FIBRES PRISES EN CHARGE] FU-35FZ R2 ToughFlex / FU-35FG R10 Acier inoxydable / FU-35FA R25

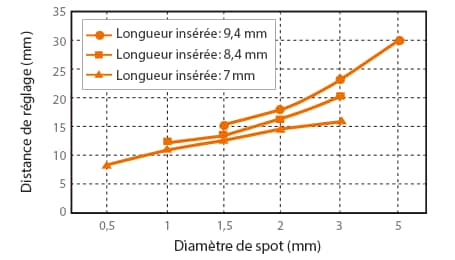

Longueur de fibre insérée et diamètre du spot

Fixer la lentille pour éviter tout risque de détachement dû aux vibrations

La lentille est fixée par son pas de vis (ø3,2 mm).
Tout problème de détachement est ainsi éliminé.

Diamètre de spot réglable

La longueur de fibre insérée dans le boîtier de la lentille fait varier le diamètre du spot de 0,5 à 3 mm.

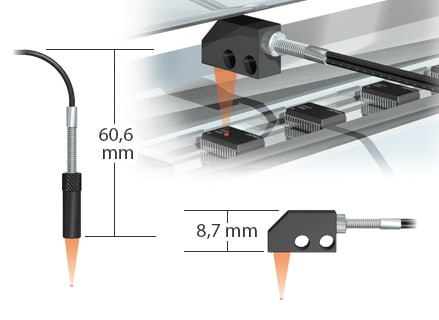

Gain de place

La visée latérale permet d’installer le capteur en espace restreint.

Environ 1/7 de l’espace habituellement nécessaire pour un produit classique

Avantages

  • Le diamètre de spot réglable permet à ces capteurs de prendre en charge une grande variété de pièces, les rendant ainsi parfaitement adaptés pour une installation sur un équipement traitant différentes pièces.
  • Les erreurs survenant lors du montage de l’équipement peuvent également être corrigées grâce au réglage du spot une fois le capteur installé.

Spot ultra-fin

  • FU-20
  • N° 1

FU-20

  • Distance focale : 5 mm
    Diamètre de spot : environ 0,1 mm

Diamètre de spot d’environ 0,1 mm et boîtier gain de place de 3 mm

Le diamètre ultra-compact du boîtier est de seulement 3 mm. Le FU-20 peut être installé plus près de la pièce que les capteurs à faisceau concentré classiques.

Réduction des réflexions à l’intérieur du boîtier de lentille pour une stabilité de détection accrue

Revêtement intérieur du boîtier de la lentille

L’application d’un revêtement limitant la réflexion diffuse a permis une diminution des réflexions à l’intérieur de l’objectif.

Lentille en verre

Résistant aux rayures, la lentille en verre est dotée d’un revêtement non réfléchissant minimisant la quantité de lumière réfléchie à l’intérieur du boîtier.

Ces facteurs contribuent à la stabilisation de la détection et à la différenciation de l’intensité lumineuse reçue en cas de présence ou d’absence de pièces (cible) microscopiques.

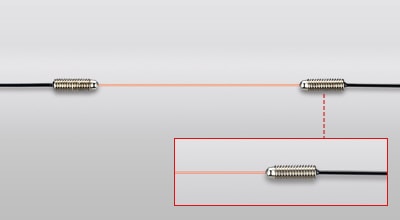

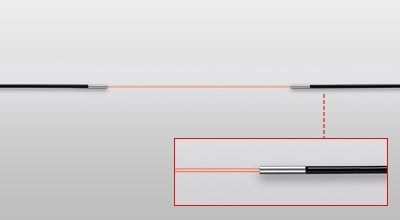

High-flex

Résistant aux pliages répétés, les fibres high-flex conviennent parfaitement à une installation sur pièce mobile.
En outre, le rayon de courbure des fibres de la série FU-U est de seulement 2 mm, pour un cheminement de fibre simplifié.
La fibre pouvant être coupée librement, son utilisation se voit ainsi simplifiée.
Nous recommandons l’usage de ces fibres optiques sur pièce mobile ou en espace restreint.

Exemples d’applications

RÉSISTANCE AU MOUVEMENT

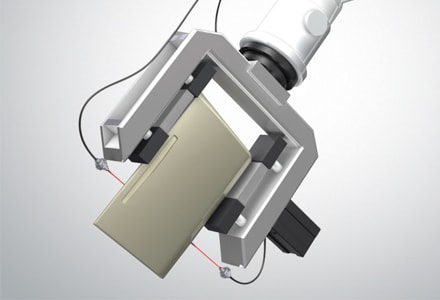

Installation sur des pièces mobiles telles qu’un bras robotisé

TOUGHFLEX
Installation en espace restreint et en diverses configurations

Résistance au mouvement ; 50 millions de flexions

  • Série FU-U*

*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

Résistance à plus de 50 millions de flexions !

  • Réduction de la fréquence des opérations de maintenance
  • Réduction des coûts grâce à la longue durée de vie

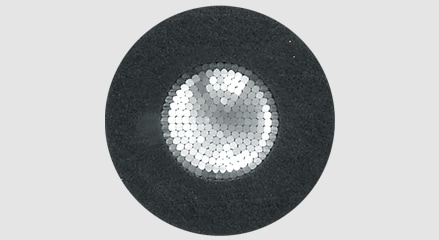

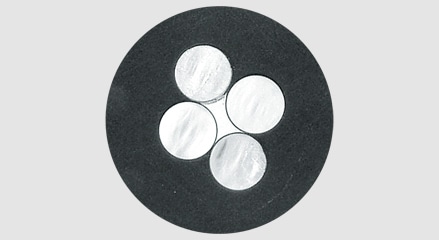

Tout nouveau matériau, la fibre de nylon garantit une durée de vie environ 50 fois plus longue que celle des produits classiques.
La résistance accrue du revêtement permet de réduire la contrainte exercée sur les âmes internes.

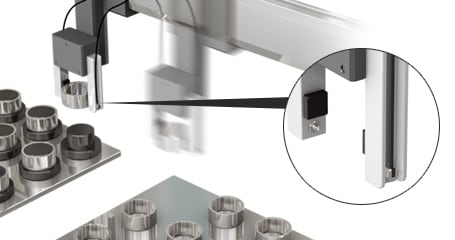

Détection à partir de pièces mobiles telles qu’un bras robotisé

Installation gain de place adaptée à diverses configurations

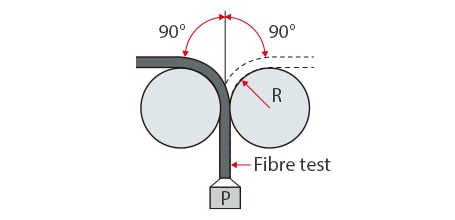

Conditions de pliage
Angle 90° vers la gauche et la droite
Rayon de pliage R = 30 mm
Poids P = 20 g
Vitesse 30 pliages/minute (1 pliage correspond à un aller-retour de la gauche vers la droite)
Fibre test Fibre de la série FU-U

ToughFlex

  • Série FU-U*

*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

Rayon de courbure de 2 mm

  • Gain de place
  • Liberté de cheminement

La nouvelle fibre optique peut être installée dans n’importe quelle configuration sans se soucier du risque de rupture dû aux pliages.

Fibre high-flex classique
Quatre âmes étaient utilisées. Le rayon de courbure de la fibre était de 4 mm.

Nouvelle fibre high-flex
Une fibre à âmes multiples est utilisée. Le rayon de courbure de la fibre est de seulement 2 mm.

Ultra-compact

  • FU-58U

Diamètre de 1 mm

Ce modèle de fibre en coupe libre présente un diamètre de seulement 1 mm.
Bien qu’ultra-compact, il offre une distance de détection de 590 mm (en mode MEGA).
Son rayon de courbure de 2 mm lui permet de se plier très facilement, facilitant son installation dans diverses configurations.

Lentille intégrée

  • FU-70TU
  • FU-70U

Forte puissance et résistance aux vibrations des pièces mobiles

La lentille sphérique intégrée à ces modèles permet une longue distance de détection allant jusqu’à 3500 mm (FU-70TU).
Elle leur offre à la fois forte puissance, résistance à la poussière, et un faible angle d’ouverture d’environ 24° évitant l’apparition d’un halo. Avec les capteurs classiques, les vibrations entraînaient fréquemment le desserrement et le détachement de la lentille.
La lentille intégrée permet une utilisation dans des environnements soumis aux vibrations et nécessitant une haute flexibilité.

Résistant aux huiles et aux produits chimiques

Le revêtement en résine fluorée protège les modèles résistant aux huiles et aux produits chimiques de la pénétration de liquides.

Détection du bris d’un foret dans un environnement dans lequel du liquide de refroidissement est utilisé

Vérification du passage de pièces sur une ligne de lavage

Adaptation à une grande variété d’environnements

Comparé aux autres matériaux, le revêtement en résine fluorée résiste parfaitement à un grand nombre de produits chimiques.

Bonne: Bonne Selon certaines conditions: Selon certaines conditions Impossible: Impossible

Matériau Nom du produit chimique
Acétone Méthyléthylcétone Benzène Méthanol Toluène Acide chlorhydrique Acide sulfurique (98 %)
Résine fluorée

Bonne

Bonne

Bonne

Bonne

Bonne

Bonne

Bonne

ABS

Impossible

Impossible

Selon certaines conditions

Selon certaines conditions

Impossible

Selon certaines conditions

Impossible

Polycarbonate

Impossible

Impossible

Impossible

Impossible

Impossible

Selon certaines conditions

Impossible

Prévention de la stagnation de gouttelettes d’eau grâce à la surface sphérique

  • FU-96T
  • FU-98
  • IP67

FU-96T

FU-98

La surface courbe permet aux gouttelettes d’eau de couler facilement, évitant toute perturbation de la détection.

Forte puissance grâce à la lentille intégrée

  • FU-92
  • FU-96
  • FU-96T
  • FU-98
  • IP67

Le FU-92, le FU-96, le FU-96T et le FU-98 intègrent une lentille.
En mode FINE, mode par défaut, leur portée atteint 3600 mm. Ces modèles fonctionnant par barrage, la différence d’intensité lumineuse reçue en cas de présence ou d’absence d’une pièce est très marquée.
Par conséquent, la présence de poussière ou de saletés ne gêne en aucune manière leur fonctionnement.

Installation simple

  • FU-96T
  • FU-98
  • IP67

FU-96T
Les trous de fixation de la tête de capteur permettent de l’installer sans support. La visée latérale permet une installation en espace restreint.

FU-98
Un support de fixation dédié (OP-87095, matériau : SUS316) est disponible. L’unité principale comporte des saillies permettant de fixer le support en toute sécurité sans risque de glissement.

Modèles en réflexion définie également inclus dans la gamme

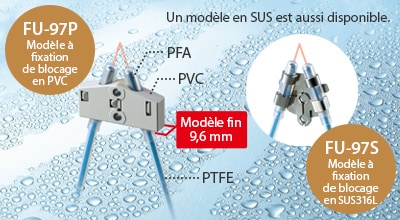

  • FU-97P
  • FU-97S
  • IP67

Configuration inclinée évitant la stagnation de liquide

Le transmetteur et le récepteur sont séparés et placés dans une configuration inclinée.
Les dysfonctionnements causés par la stagnation de liquide, fréquents avec les modèles en réflexion classiques, sont ainsi réduits.
De plus, leur extrémité étant courbe, les gouttelettes d’eau glissent aisément sur la surface de détection.

Un modèle en SUS est aussi disponible. / [FU-97P] Modèle à fixation de blocage en PVC / Modèle fin 9,6 mm / [FU-97S] Modèle à fixation de blocage en SUS316L

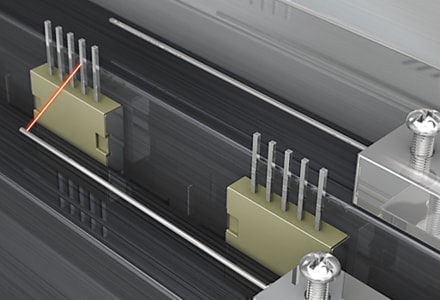

Faible diamètre [Faisceau barrage]

Les modèles à faible diamètre sont des fibres optiques dont l’axe optique est très étroit, rendant ainsi possible la détection de pièces microscopiques.
Ces capteurs conviennent aux applications de confirmation d’insertion et de détection de pliage de broches de connecteur faiblement espacées, de détection de minuscules éclats ou encore de positionnement de pièces.
Le diamètre de l’axe optique et celui de l’âme de la fibre (diamètre de la lentille) sont identiques.
L’angle d’ouverture indique l’amplitude d’étalement de la lumière par rapport à l’axe optique.

N° 1ø0,125 mm

  • FU-55
  • FU-56

FU-55

FU-56

*La gaine ne peut être pliée.

Compacts, ces capteurs sont équipés d’un boîtier de 2,5 mm de diamètre. Ils sont parfaitement adaptés à une installation en espace restreint.

N° 2ø0,265 mm

  • FU-58
  • FU-76F

FU-58

Le FU-58 est doté du plus petit boîtier de la gamme avec un diamètre de 1,0 mm.

N° 3ø0,5 mm

  • FU-51TZ
  • FU-53TZ
  • FU-57TZ

FU-51TZ

  • IP67

FU-53TZ

  • IP67

FU-57TZ

  • IP67

Les modèles à tête plate peuvent être installés directement sans support supplémentaire.

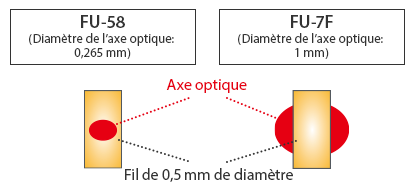

AVANTAGES DES FIBRES OPTIQUES À FAIBLE DIAMÈTRE Détection de pièces microscopiques

(Exemple) Détection d’un fil de 0,5 mm de diamètre

Avec le FU-58 (ø0,265 mm) la totalité de l’axe optique est bloquée.
Avec le FU-7F (ø1 mm) seule la moitié de l’axe optique est bloquée.

Il est plus facile d’obtenir une différence d’intensité avec une fibre dont l’axe optique présente un diamètre plus faible que celui de la pièce !

N° 3ø0,5 mm

  • FU-58U
  • FU-59U
  • FU-79U

FU-58U

FU-59U

FU-79U

Ces capteurs combinent résistance au pliage, grâce à leur rayon de courbure de 2 mm, et grande flexibilité, supportant 50 millions de pliages. Nous recommandons leur utilisation à des emplacements rendant tout cheminement de câble complexe et sur des pièces mobiles, telles que des mandrins de transfert.

N° 3ø0,5 mm

  • FU-75F

FU-75F

*La gaine ne peut être pliée.

La gaine fine (0,82 mm de diamètre) est longue de 15 mm.
Ce capteur peut être installé même en espace restreint, dans le cadre, par exemple, d’applications de vérification du passage de composants électroniques microscopiques, tant que cet espace est suffisant pour laisser passer la gaine.

Faisceau focalisé [Faisceau barrage]

L’angle d’ouverture d’une fibre optique standard est d’environ 60°.
En cas d’installation du capteur dans un espace restreint ou en cas de risque d’apparition d’un halo, nous recommandons l’utilisation de fibres optiques à faisceau focalisé, offrant un angle d’ouverture réduit.

N° 1Angle d’ouverture : environ 2°

  • FU-18

FU-18

La plaque fendue insérée devant la microlentille (qui concentre la lumière), à proximité de la source lumineuse à spot, permet de réduire l’angle d’ouverture à seulement 2°.

N° 2Angle d’ouverture : environ 3°

  • FU-18M

FU-18M

Le réflecteur intégré, faisant dévier l’axe optique de 90° et la lentille convergente, réduisant l’angle d’ouverture, améliorent la stabilité de la lumière projetée.

Configuration de la lentille et du réflecteur

Composants séparés

Composants intégrés (FU-18M)

Grâce au boîtier prismatique du FU-18M, seul un alignement dans le sens perpendiculaire à l’axe optique est nécessaire.

N° 3Angle d’ouverture : environ 6°

  • FU-16
  • FU-16Z
  • FU-50

FU-16/16Z

FU-50

Installation du FU-16/16Z/18/50

Positionnez la fibre optique, côté rainuré vers le haut et côté lisse sur la surface de référence.

Insérez une pièce ou un objet similaire dans la fente du support de fixation. Tournez votre objet vers la gauche et la droite pour aligner l’axe optique.

N° 4Angle d’ouverture : environ 8°

  • F-4
  • F-5
  • FU-96T

F-4

F-5

FU-96T

  • IP67

Les fibres optiques à faisceau focalisé limitent la diffusion de la lumière grâce à leur lentille, permettant de limiter les réflexions parasites.

Réflexion parasite

Un faible angle d’ouverture contribue à éviter la génération de réflexion parasite. La prévention de la réflexion parasite est nécessaire dans les cas suivants.

  • Passage de la lumière à travers des espaces étroits
  • Présence d’un opérateur à proximité

Détection erronée due à la lumière parasite

Bien que la pièce bloque l’axe optique, une réflexion parasite entraîne une détection erronée.

Avec un angle d’ouverture faible...

Les réflexions parasites sont éliminées !

Réflexion définie

Détection longue distance grâce à la lentille asphérique

  • FU-40S

FU-40S
Distance de détection
MEGA : 15 à 70 mm, FINE : 15 à 30 mm

Qu’est-ce qu’une lentille asphérique ?

Une lentille asphérique est une lentille présentant une surface courbe qui n’est ni sphérique ni plane.
L’atout majeur de cette lentille réside dans la faible aberration produite, un défaut fréquent des lentilles sphériques.
La lentille asphérique reçoit donc plus efficacement la lumière.
Même si l’ouverture est élargie afin d’augmenter la quantité de lumière reçue, l’aberration demeure faible.

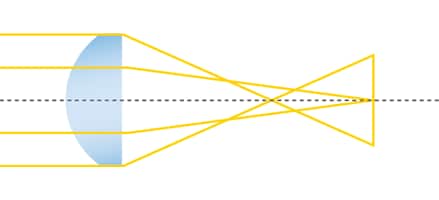

LENTILLE SPHÉRIQUE
Différents points focaux ; aberration.

LENTILLE ASPHÉRIQUE
Même point focal ; absence d’aberration.

L’aberration se produit lorsque la lumière converge en différents points focaux selon qu’elle pénètre au centre ou sur le pourtour de la lentille. La lentille asphérique permet de détecter des pièces noires, brillantes et transparentes à des distances élevées.

Faible influence de l’inclinaison de la pièce ; excellente précision de positionnement

  • FU-38L

FU-38L
Distance de détection
MEGA : 8 à 38 mm, FINE : 8 à 32 mm

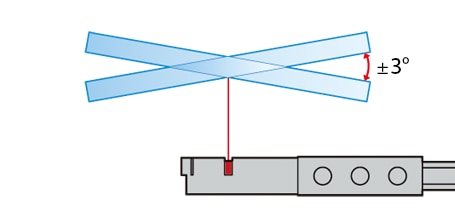

Influence minimale de l’inclinaison de la pièce

Grâce à la conception optique unique de KEYENCE, le capteur n’est que peu affecté par l’inclinaison de la pièce.

Direction horizontale

Direction verticale

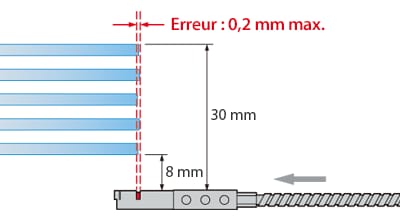

Excellente précision de positionnement

Une précision de positionnement de l’ordre de 0,2 mm max. est atteinte à une distance de 8 à 30 mm.*

* Détection d’un substrat en verre (recherche menée par KEYENCE)

POINT : Mécanismes permettant d’améliorer la précision de positionnement

1. TRANSMETTEUR
La déviation de l’axe optique de 90° par un prisme ainsi que l’utilisation d’une lentille pour concentrer la lumière permettent l’obtention d’un faible angle d’ouverture.
2. BOÎTIER
L’ouverture étroite du transmetteur et du récepteur limite le champ de vision, améliorant ainsi la précision de positionnement dans une direction fixe.

Ancien modèle en réflexion définie (image)

FU-38L (image)
Réduction de l’ouverture pour limiter le champ de vision

Large plage de détection débutant à 0 mm (courte distance) grâce à la structure à double paire de lentilles

  • FU-38S

FU-38S
Distance de détection
MEGA : 0 à 25 mm, FINE : 0 à 25 mm

Large plage de détection (0 à 25 mm)

Deux paires de transmetteur/récepteur sont intégrées au capteur.
Une paire est dédiée aux longues distances et l’autre aux courtes distances.
Cette structure permet au capteur de réaliser la détection dans une plage s’étalant de 0 mm à 25 mm.
Même en cas de variation de la distance entre le capteur et la pièce, une détection stable est garantie.

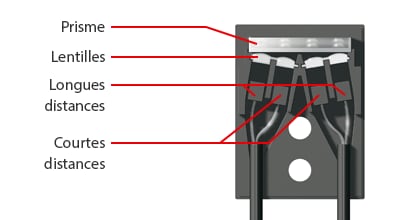

SCHÉMA DE LA STRUCTURE INTERNE

Deux paires de transmetteur/récepteur sont intégrées, l’une côté extérieur (longues distances) et l’autre côté intérieur (courtes distances). L’utilisation d’un prisme pour réfléchir la lumière a permis l’obtention d’un capteur compact.

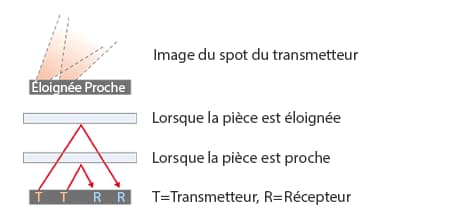

Images du spot du transmetteur et de la détection

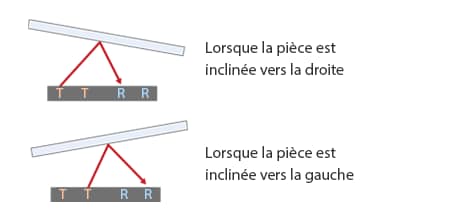

Images de la détection en cas d’inclinaison de la pièce

La paire de transmetteur/récepteur dédiée aux longues distances est utilisée lorsque la pièce est éloignée et la paire de transmetteur/récepteur dédiée aux courtes distances lorsque la pièce est assez proche.

Niveau de liquide

Montage sur tube transparent

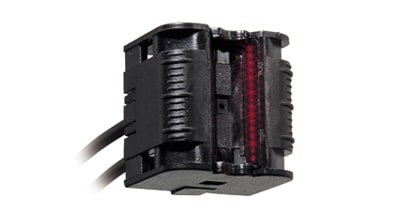

  • FU-95S

FU-95S
La présence de bulles d’air ne gêne pas la détection.

Série de 16 axes optiques

Le FU-95S est doté d’une série de 16 axes optiques.
Ainsi, en cas de blocage de certains axes par des bulles d’air ou des gouttelettes d’eau, la détection est réalisée par les axes restants.
Il peut être installé sur un tube de 4 à 26 mm de diamètre et le rayon de courbure R5 de son câble à coupe libre offre une grande liberté de cheminement.

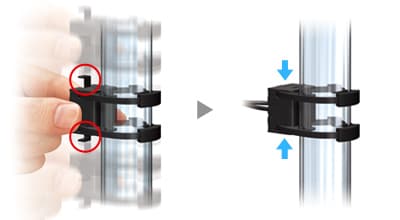

Installation simple grâce au dispositif de verrouillage

Réglage de la position Verrouillage simple

  1. Utilisez le collier pour attacher le capteur au tube.
  2. Tirez l’un des loquets vers le haut et l’autre vers le bas pour desserrer légèrement le collier afin de régler la position du capteur.
  3. Enfoncez les loquets pour fixer le capteur en place.

Alignement facile grâce à la graduation

La graduation de 12 mm permet de vérifier facilement la position de détection souhaitée. En outre, il est possible de réaliser la détection à n’importe quelle position comprise dans cette plage en apportant de légers ajustements à la sensibilité.

Montage sur tube transparent

  • FU-95W

FU-95W
Pour tubes d’un diamètre de 26 mm min.

Le rayon de courbure R5 du câble à coupe libre facilite l’intégration.

Sur un tube d’un diamètre de 26 mm minimum

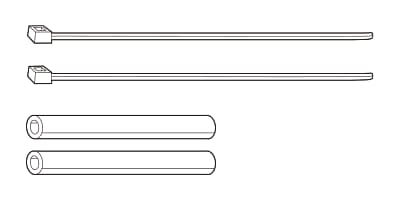

[OP-82177, kit disponible en option pour le FU-95W ; vendu séparément] Collier pour câble × 2,
caoutchouc antiglisse × 2 Le kit convient aux tubes d’un diamètre de 26 à 80 mm.

Principe de détection des modèles à monter sur tube

En cas d’absence de liquide dans le tube, il existe une différence importante d’indice de réfraction entre le tube et l’air.
La lumière est donc réfléchie par l’intérieur du tube et renvoyée au récepteur.
En revanche, en cas de présence de liquide, la différence d’indice de réfraction entre le tube et le liquide est plus faible.
Une grande partie de la lumière se disperse dans l’eau et n’est pas renvoyée au récepteur.
Cette caractéristique est utilisée afin de détecter la présence de liquide.

Absence de liquide

Présence de liquide

Présence de bulles

Immersion

  • FU-93Z
  • FU-93

FU-93Z / FU-93

Modèle Résistance à la chaleur Résine fluorée Fibre
FU-93Z - 40 à + 50 °C R40* R0,5
FU-93 - 40 à + 70 °C R25

*La fibre ne peut être pliée à moins de 80 mm de son extrémité.

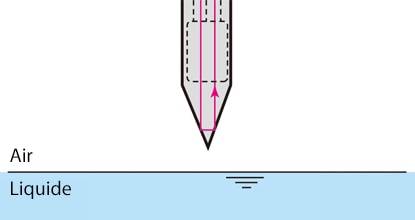

Principe de détection des modèles en immersion

Il existe une différence importante d’indice de réfraction entre la résine fluorée et l’air lorsque l’extrémité est dans l’air.
Toute la lumière est donc réfléchie dans la direction d’incidence (vers le récepteur).

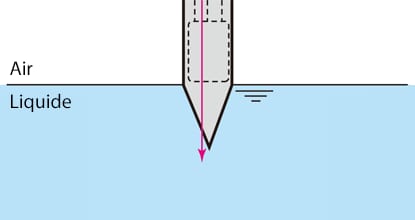

En revanche, lorsque l’extrémité est plongée dans le liquide, la différence d’indice de réfraction entre la résine fluorée et le liquide est plus faible.
Une grande partie de la lumière se disperse dans l’eau et n’est pas renvoyée au récepteur.
Cette caractéristique est utilisée afin de détecter la présence de liquide.
