Csatlakozók 3D mérése
A digitális berendezések és kommunikációs eszközök közelmúltbeli népszerűsítése a csatlakozók iránti kereslet növekedését eredményezte.

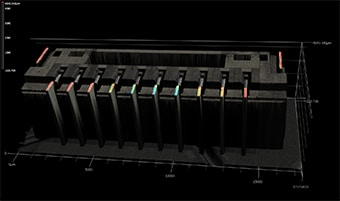

Eközben a csatlakozók típusai és alkalmazásai is növekedtek, ami még inkább növelte a termékellenőrzés és -elemzés iránti igényeket. A KEYENCE legújabb modellje a VK-X sorozatban képes ismételt mérésekre, ugyanazon célpont több helyen történő automatikus mérésére, valamint OK/NG analízissablonok létrehozására.
Ez a szakasz a csatlakozókkal kapcsolatos műszaki információkat mutatja be, valamint példákat hoz a 3D felületi profilozók használatával végzett ellenőrzésekre.
- A csatlakozók áttekintése
- Csatlakozókkal kapcsolatos terminológia
- A csatlakozók szerkezete
- A csatlakozók felhasználási céljai és kategóriái
- Példák a csatlakozók ellenőrzésére
A csatlakozók áttekintése
A csatlakozó az elektronikus áramkörök és az optikai kommunikációs vezetékek összekötésére szolgáló eszköz. A csatlakozók használata megkönnyíti a rögzítést/leválasztást és a csatlakoztatást.
A csatlakozók használatának előnyei
- (1) Újra cserélésük megkönnyíti a javítási munkálatokat.
- (2) A modularizációnak köszönhetően könnyedén lecserélhető jobb verzióra.
- (3) Az alkatrészek könnyen összeszerelhetők, és a termelékenység javítható.
Csatlakozókkal kapcsolatos terminológia

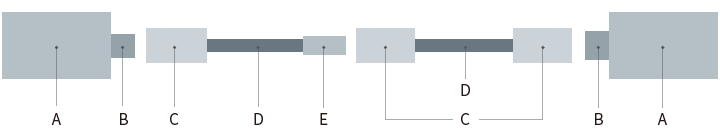

- A
- Készülék/panel
- B
- Csatlakozóaljzat
- C
- Csatlakozó
- D
- Kábel
- E
- Jack
- Csatlakozó
-

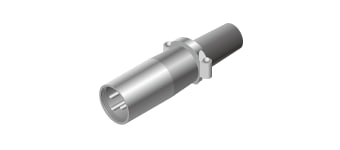

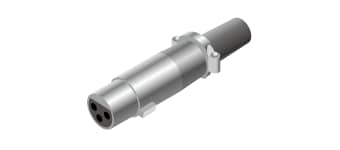

Az érintkező csatlakozópár apa oldala, amely tű alakú érintkezővel rendelkezik.
Jack csatlakozóval együtt használatos.

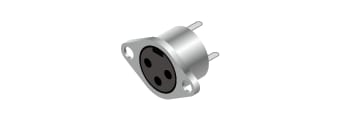

- Jack
-
Egy érintkező csatlakozópár anya oldala, amely rács alakú érintkezővel rendelkezik a behelyezéshez.
- Csatlakozóaljzat
-
Csatlakozóval használandó, de panelhez vagy dobozhoz rögzítve

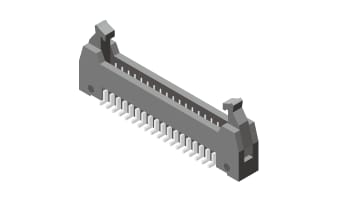

- Fejrész
-

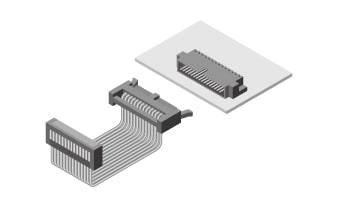

Ez a csatlakozó lapos kábel csatlakoztatására szolgál. Az apa oldalt fejrésznek hívják, és a foglalattal együtt használják.
- Foglalat
-
Ez a csatlakozó lapos kábel csatlakoztatására szolgál. Az anya oldalt foglalatnak nevezik.
A csatlakozók szerkezete
Érintkező
Kapcsok, amelyek elektromos érintkezést hoznak létre, amikor a csatlakozók csatlakoztatva vannak. A két leggyakoribb típus a sarus érintkező (kés/villa) és a harmonikaérintkezők.
- Sarus érintkező (kés/villa)
-
Az elnevezés onnan ered, hogy az érintkezők alakja késre és villára hasonlít.

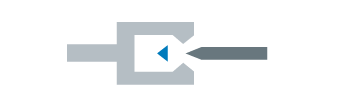

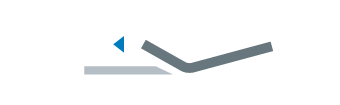

- Harmonikaérintkező
-
Az elnevezés onnan ered, hogy az érintkező alakja egy harmonikához hasonlít. Ez az érintkezés egy lemezke hajlításával jön létre, és a felületi érintkezés miatt rendkívül megbízható.
Kapocs

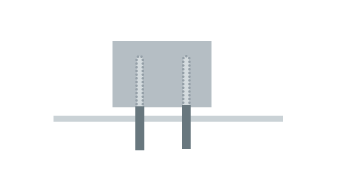

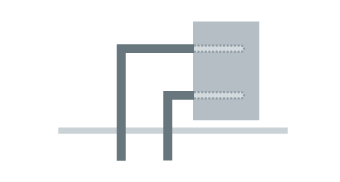

A kapcsok a nyomtatott áramköri lapokhoz történő csatlakoztatásra szolgálnak. A szükséges szerelési iránytól függően egyenes és derékszögű csatlakozók használhatók.
Burkolat
A burkolat egy szigetelő, amely az érintkezőt tartja (más néven burok).
A csatlakozók felhasználási céljai és kategóriái
Csatlakoztatás a készüléken belül
- Csatlakoztatás a NYÁK-hoz és a vezetékhez
-

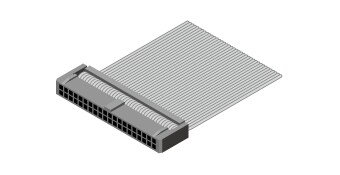

A laposkábeles csatlakozásokat elsősorban az eszközök belsejében használják.
Egy sor fejrészből és foglalatból állnak.
- Lap-lap csatlakozás
-
A csatlakozó alakja eltérő, ha a lapok lapjukkal vannak egymásra helyezve, illetve, ha az egyik oldalt állva csatlakoztatják. Fejrész- és aljzategységként használatos.
Eszköz-eszköz csatlakozás

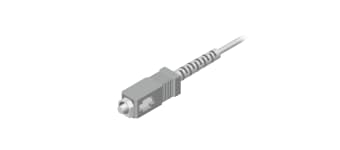

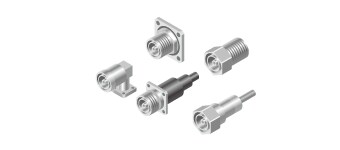

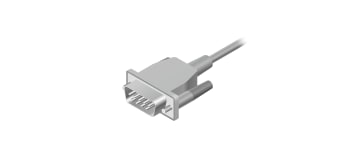

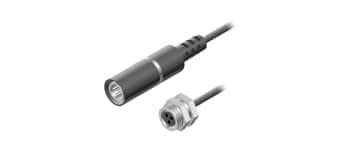

Eszközök között használva ezeket I/O (bemeneti/kimeneti) csatlakozóknak vagy I/F (interfész) csatlakozóknak is nevezik. A leggyakoribbak a kör alakú, négyzet alakú, koaxiális és optikai csatlakozók.
Példák a csatlakozók ellenőrzésére

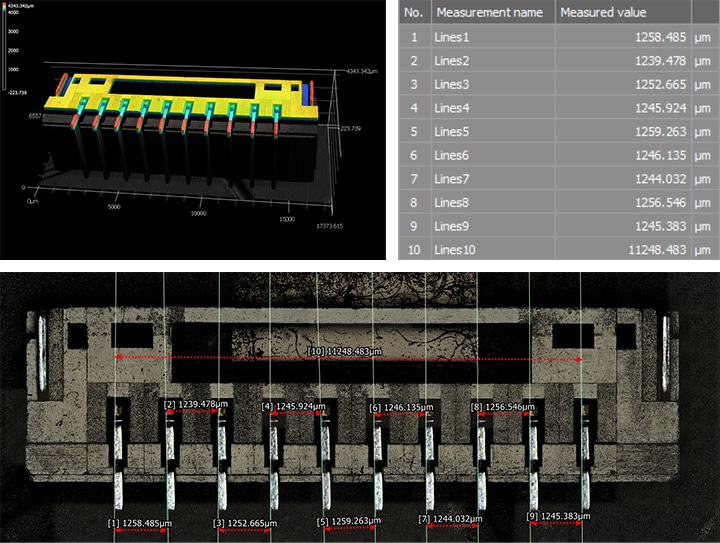

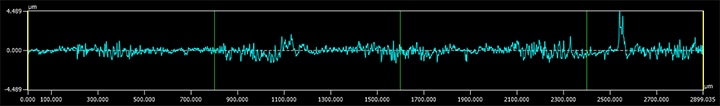

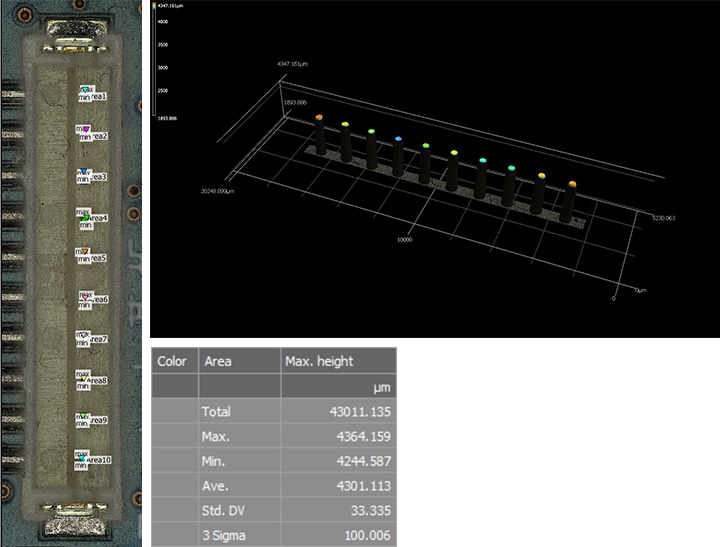

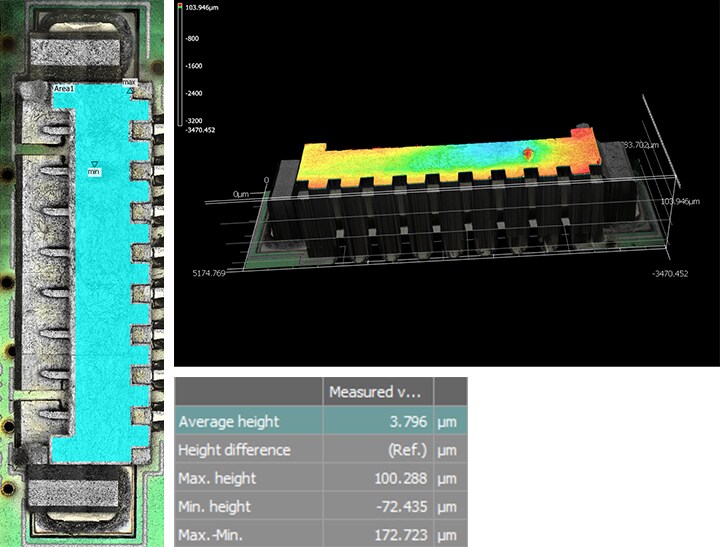

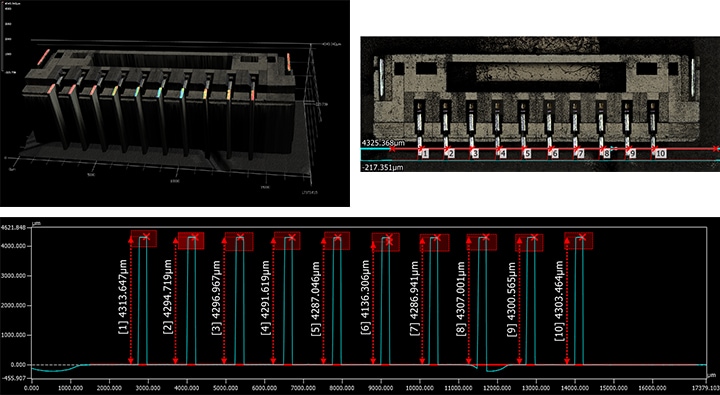

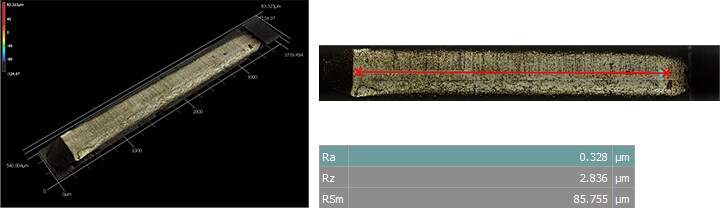

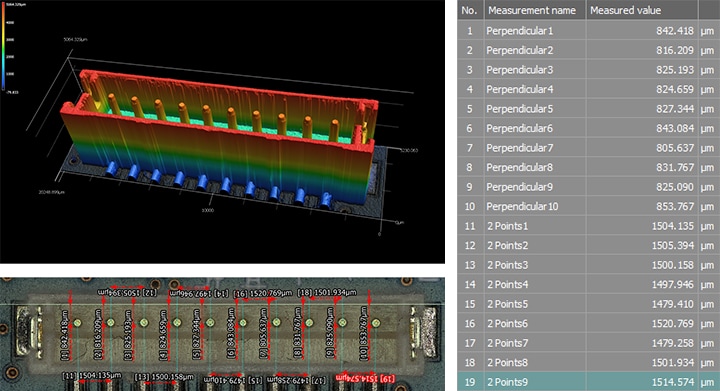

A felületmérés funkció emellett a maximális és minimális felületi pontokat is automatikusan meg tudja mérni.

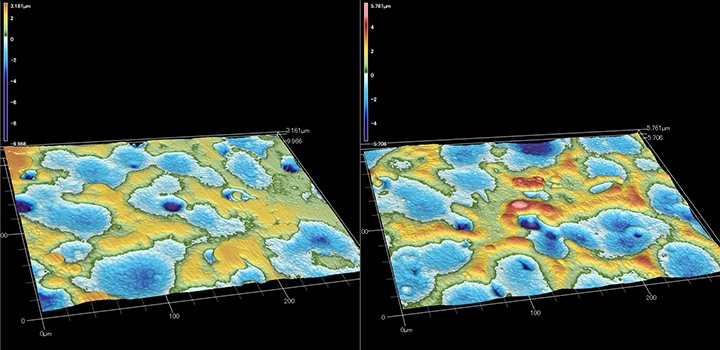

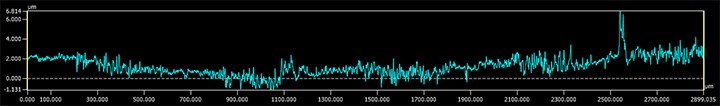

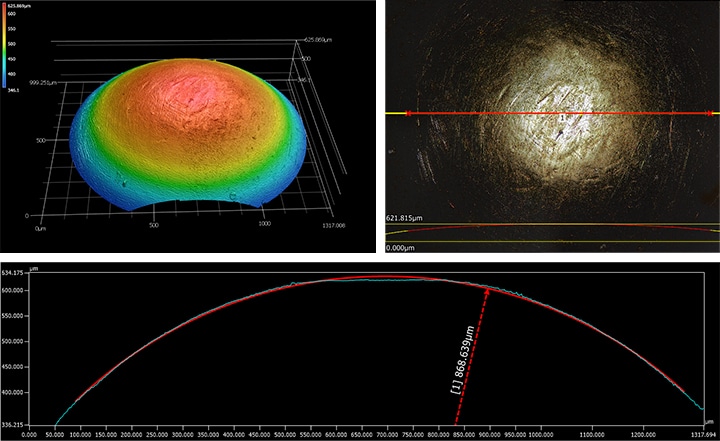

A periférián összeesett csúcsforma erős visszaverődést jelez.
