Orvostechnikai eszközök azonnali mérése

Számos orvostechnikai eszközt közvetlenül a betegeken használnak, ezért elengedhetetlen a magas szintű minőség, biztonság és hatékonyság biztosítása. A gyors orvostechnológiai innovációk és a folyamatos termékfejlesztések azt is jelentik, hogy gyakori értékelésekre és ellenőrzésekre van szükség. A kiértékelésekkel és nagyszámú minta azonos feltételek mellett történő automatikus és pontos tesztelésével sok idő takarítható meg. Ez a rész különböző orvosi technológiákat és eszközöket mutat be, valamint a KEYENCE 3D Surface Profiler segítségével végzett vizsgálatokat.

Injekciós tűk
Gyógyászati ipari alkalmazások — Injekciós tűk és szikék
Implantátum
Gyógyászati ipari alkalmazások — Implantátumok
Tabletták
Gyógyászati ipari alkalmazások — Tabletták

Injekciós tűk

Az alábbiakban ismertetjük az injekciós tűk alkatrészek neveit és a tűhegyek legjellemzőbb típusait.

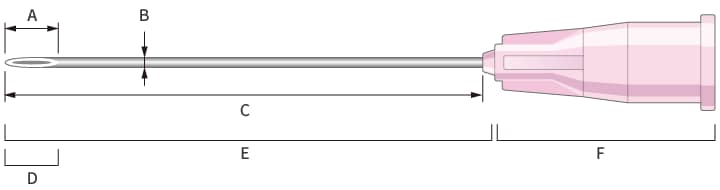

Az injekciós tű részei

A

Pengefelület (ferde)

B

Külső átmérő (űrtartalom)

C

Tűhossz

D

Tűhegy (penge éle)

E

Tengely

F

Tűfej (színbesorolás űrtartalom szerint)

Tűméret (G)

G	Külső átmérő (mm hüvelyk)	Fej színe (színkód)	Felhasználása
18	ø 1,2	Rózsaszín	Vérátömlesztés
19	ø 1,1	Krémszínű	Vérátömlesztés
20	ø 0,9	Sárga	Intravénás injekció/vénás vérvétel
21	ø 0,8	Sötétzöld	Intravénás injekció/vénás vérvétel
22	ø 0,7	Fekete	Szubkután injekció / intravénás injekció / intramuszkuláris injekció / vénás vérvétel
23	ø 0,6	Sötétkék	Szubkután injekció / intravénás injekció / intramuszkuláris injekció / vénás vérvétel gyermekeknek / artériás vérvétel
24	ø 0,55	Középlila	Szubkután injekció
25	ø 0,5	Narancssárga	Szubkután injekció
26	ø 0,45	Barna	Intrakután injekció
27	ø 0,4	Középszürke	Intrakután injekció

* A tűfejek színkódolását az ISO szabvány határozza meg.

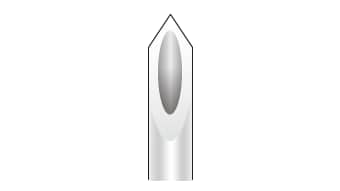

A tűhegyek legjellemzőbb típusai

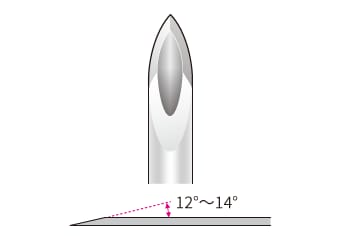

Lándzsahegy (szabályos ferde): Az alsó élfelületek a tűhegy fő felületének jobb és bal oldalán vannak kialakítva, hogy minimálisra csökkentsék a tűvel szembeni ellenállást. Ez a tűk jellegzetes alakja (beleértve az injekciós tűket is). A szubkután injekcióhoz használt lándzsahegyet szabályos ferde szögnek nevezik, a pengefelület szöge 12° és 14° között van.

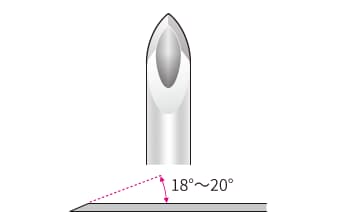

Lándzsahegy (rövid ferde): Ennek a típusnak a pengeéle rövidebb, mint a hagyományos ferde tűk esetében, hogy csökkentse a mellékhatásokat, beleértve a szövetkárosodást. Az élfelület szöge éles, 18° és 20° között van, ami növeli a tűvel szembeni ellenállást és csökkenti a vágás minőségét. Ezt olyan vérvételre használják, ahol az erek megsérülhetnek.
Hátsó vágási pont: A fő élfelület hátoldalán egy kis élfelület van kialakítva. Ha a tű hegyét a fő élfelület felől nézzük, egy hegyalakú kiemelkedés látható. A vágás minősége kiváló, és hatékonyan csillapítja a fájdalmat.

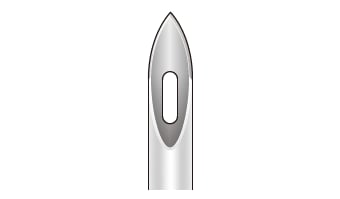

Lándzsahegy (hátsó szem): A tű hegyén egy lyuk van kialakítva a lándzsahegy hátoldalán. Ezt a speciális lyukat dialízishez fejlesztették ki. A hátoldalon lévő lyuk csökkenti az érfalra nehezedő belső nyomást, ezáltal megakadályozza az ér összeszűkülését és a vörösvértestek károsodását.

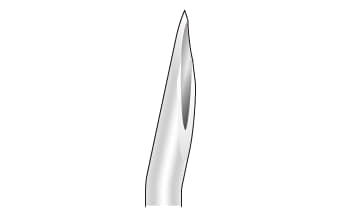

Huber hegy: Ez a tűhegy a ferde felület felé ívelt, és gyógyszer befecskendezésére használják a bőr alá beültetett nyíláson keresztül. A nyílás olyan, mint egy tartály a gyógyszer tárolására. A csepegtető infúzióval ellentétben a betegeknek nem kell mozdulatlanul maradniuk az infúzió beadása alatt, így különösebb óvintézkedések nélkül dolgozhatnak vagy sportolhatnak, még akkor is, ha a nyílás nincs használatban.

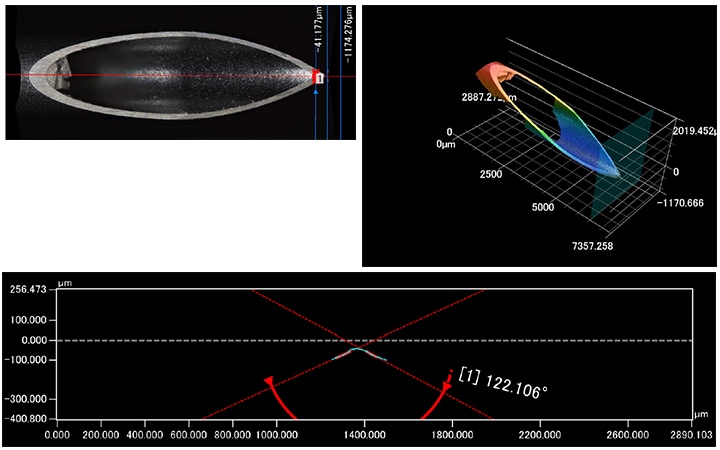

Gyógyászati ipari alkalmazások — Injekciós tűk és szikék

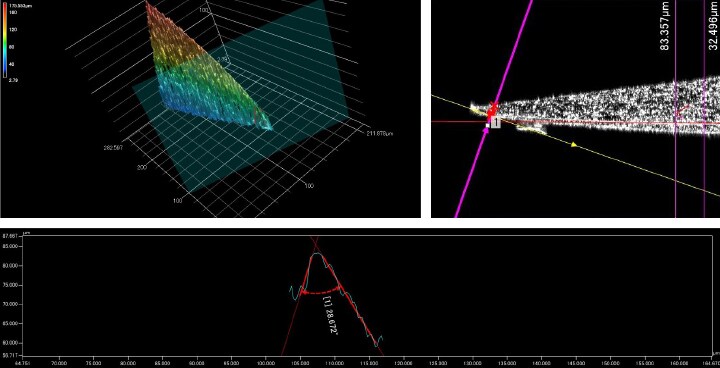

A penge élszögének ellenőrzése (szemészeti szikéhez)

Implantátum

Az implantátum az emberi testben elhelyezett eszközök és anyagok általános neve. Az implantátumok közé tartoznak a szívritmus-szabályozók, a mesterséges ízületek és a mesterséges foggyökerek.
A mesterséges foggyökereket fogászati implantátumoknak nevezzük.

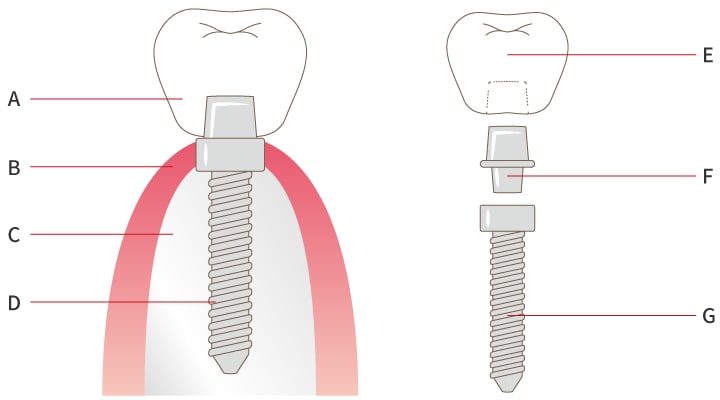

A fogászati implantátum részei

A

Mesterséges fog

B

Íny

C

Állkapocs

D

Implantátum

E

Korona (műfog)

F

Alátámasztás (illesztés)

G

Implantátum (mesterséges foggyökér)

Korona (műfog): Ezek mesterséges fogak, amelyeket cementtel vagy csavarokkal rögzítenek az alátámasztásokhoz.
Alátámasztás (illesztés): Az implantátumok és a műfogak közé kerülnek. Általában csavarokkal rögzítik őket az implantátumokhoz.
Implantátum (mesterséges foggyökér): A csontba helyezik őket.

A fogászati implantátumok anyagai és jellemzői

Korona (műfog)

Cirkónium-kerámia: A cirkónium-kerámiának vannak a legnagyobb előnyei, beleértve a kellemes megjelenést és szilárdságot. A kerámiákat cirkóniummal (fehér nemfém anyag és mesterséges gyémánt) olvasztják össze.
Minden kerámia: Minden alkatrész kerámiából készült. Gyönyörűen átlátszóak és fényesek, ez az idő múlásával sem romlik, és nincs elszíneződés. Gyengébbek, mint a cirkónium-kerámiák vagy a fémkötések, ezért néha eltörnek vagy letörnek.
Fémkötések: Ezek az implantátumok kerámiák fémekkel való összeolvasztásával készülnek. Az idő múlásával nincs romlás vagy elszíneződés, de mivel fémvázat tartalmaz, a megjelenése nem olyan szép. Ezenkívül, a használt fémtől függően fémallergiával kapcsolatos aggályok merülhetnek fel.
Teljes cirkónium-kerámia: Teljesen cirkóniumból készültek, amely kiváló tartóssággal rendelkezik. Nem színeződnek el és nem foltosodnak, de a kerámiához képest gyengébb az átlátszóságuk és a felületi színkezelés minőségük.

Alátámasztás (illesztés)

Titán, cirkónium: Műfogak és implantátumok közötti illesztések. A titán kiváló szilárdsággal, korrózióállósággal és tartóssággal rendelkezik, de a megjelenés nem olyan szép. A cirkónium szilárdságot biztosít, és nem áll fenn a fémallergia kockázata. Továbbá, mivel színe közel áll a természetes fogszínhez, a megjelenése is szebb.

Implantátum (mesterséges foggyökér)

Titán: Az állkapocsba helyezik őket. Anyaga titán, ami csonttal van kombinálva.

Gyógyászati ipari alkalmazások — Implantátumok

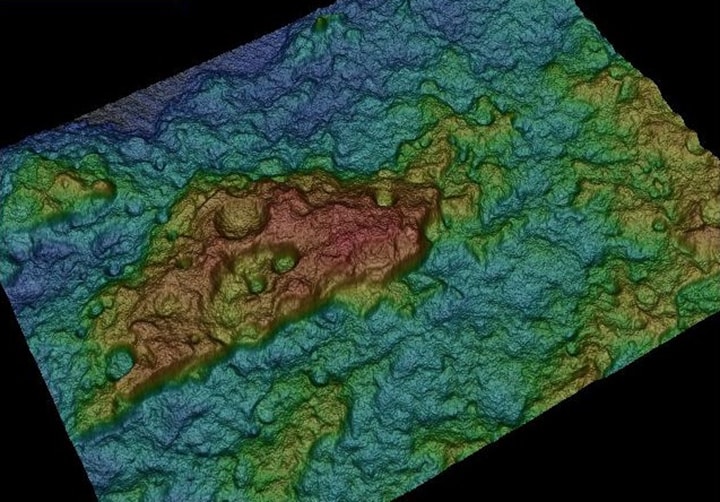

Implantátum felületi alakvizsgálata (16 bites lézerkép)

Tabletták

A tabletták szilárd gyógyszerészeti termékek, amelyekben a hatóanyagokat formára vannak préselve.
A tabletták könnyen hordozhatóak, egyszerűen megérthető a megfelelő adagolásuk, és hosszú ideig tárolhatók, ezért ezek a leggyakrabban használt gyógyszerformák.

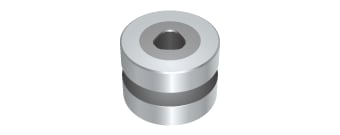

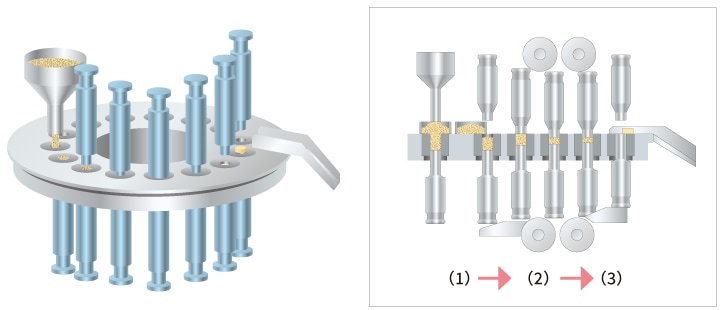

Tablettaprés

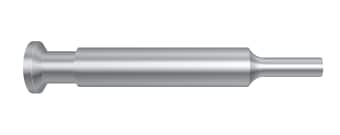

A forgóasztalos présgépeket általában tablettaprésnek nevezik. A port automatikusan kimérik és egy szerszámba helyezik, majd egy lyukasztó tablettává préseli azt. A feltöltés, tömörítés és leürítés folyamatosan történik.

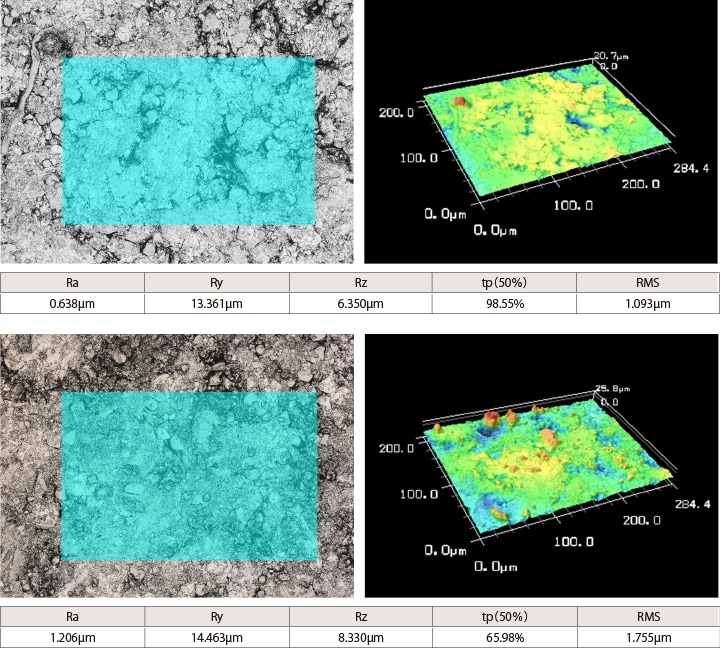

Gyógyászati ipari alkalmazások — Tabletták
