Vlastnosti obrazového snímače
Hlavním důvodem, proč je nutné se zajímat o schopnosti a vlastnosti obrazového snímače, je fakt, že neexistuje žádná specifikace, která tyto vlastnosti definuje.
Tato část obsahuje důležité faktory neuvedené ve specifikacích, které je třeba zvážit při výběru 2D/3D laserového skeneru pro použití na výrobní lince.
Měření cílů s různými barvami

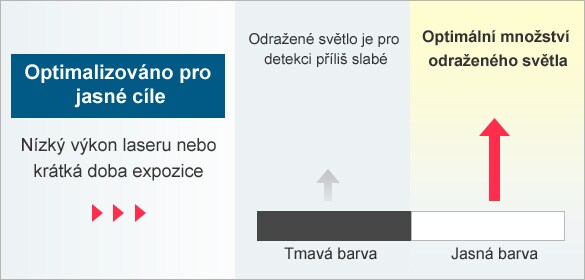

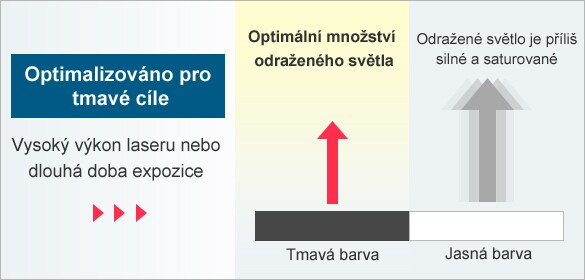

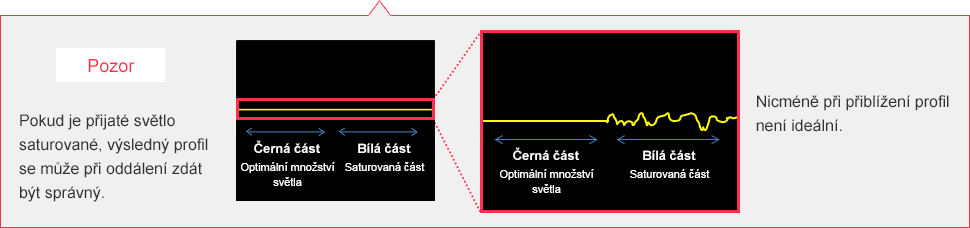

Optimální obrazový snímač pro 2D/3D laserové skenery má široký dynamický rozsah a je schopen přesné detekce slabého i silného světla (bez saturace).
Příklad srovnáníKontroly svarů elektronických součástek
Měření s malým dynamickým rozsahem
Odraz od svaru nebyl správně detekován.
Měření se širokým dynamickým rozsahem
Jsme schopni svary detekovat správně.
Příklad srovnáníKontrola výšky a objemu těsniva
Měření s malým dynamickým rozsahem
Odraz od zakřiveného povrchu způsobí nekonzistentní detekci.
Měření se širokým dynamickým rozsahem
Zakřivené oblasti lze také detekovat stabilně.
Snímání cílů s členitým profilem

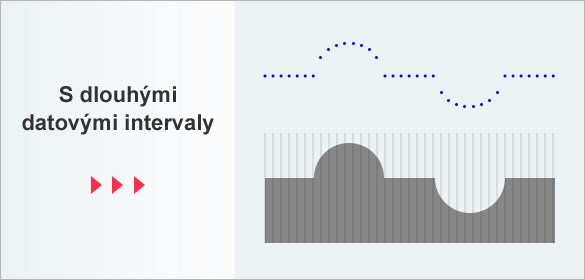

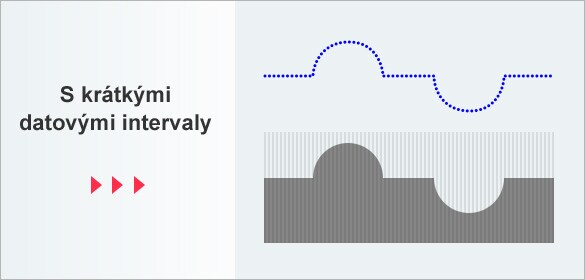

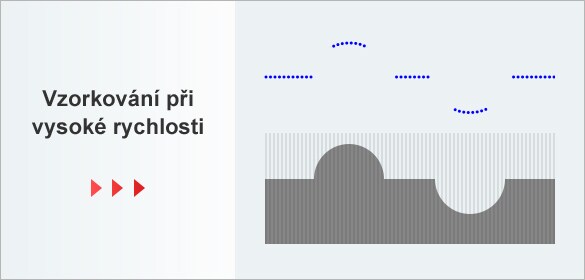

Pokud jsou vlastnosti obrazového senzoru CMOS stejné, použití kratšího intervalu pro data umožní detailnější zachycení cíle.
Pokud jsou však vlastnosti obrazového senzoru CMOS horší – například pokud je obtížná detekce oblastí s malým množstvím odraženého světla – důsledkem použití kratšího datového intervalu budou stále situace podobné následujícím.
- Bod výběru
Senzor CMOS s pokročilými vlastnostmi a schopnostmi je nezbytný pro přesné zachycení podrobností jemných tvarů.
- Bod výběru

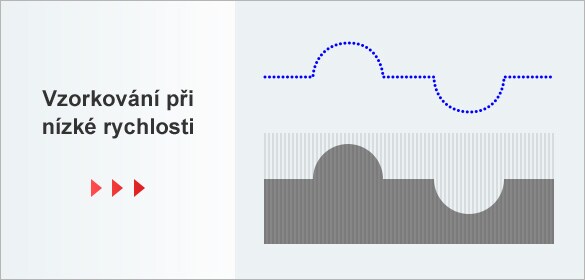

Použití kratších datových intervalů se doporučuje v situacích s podobnými schopnostmi senzorů CMOS.
Rychlost
Při použití na výrobních linkách jsou důležitými faktory určujícími vzorkovací rychlost 2D/3D laserového skeneru následující tři aspekty.
- Rozsah měření
- Vlastnosti obrazového senzoru CMOS
/ Detailní měření profilů
- Stabilita dat
Rozsah měření
Jak je popsáno v části „2. Skutečný rozsah měření“, zvýšení rychlosti může mít za následek zúžení rozsahu měření nebo dat.
Je nutné předem ověřit, zda je při žádané vzorkovací rychlosti možné splnit požadované podmínky.
Vlastnosti obrazového senzoru CMOS / Detailní měření profilů

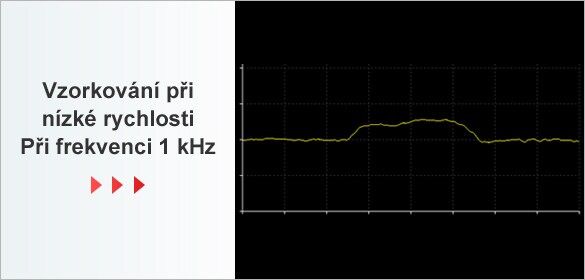

Spolu se zvyšováním rychlosti vzorkování se zkracuje délka expozice při vzorkování.
Při měření cílů s nízkou odrazivostí, tmavých cílů nebo cílů s nakloněným povrchem je nutné dbát zvýšené opatrnosti.

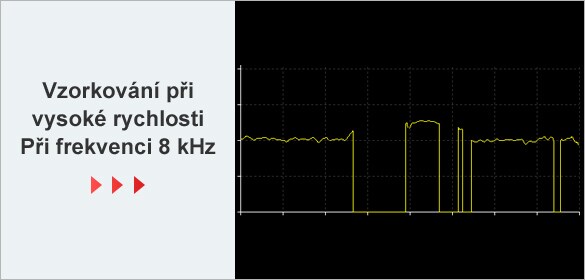

Stejně jako při měření detailních tvarů s sebou nese použití vysoké rychlosti vzorkování riziko, že detekce nebude v některých oblastech možná.
Stabilita dat
Jak je uvedeno níže, zpracování pomocí filtru, například průměrování, se provádí pomocí vysokorychlostního vzorkování za účelem stabilizace dat.
Použití většího počtu datových filtrů zajistí ještě vyšší stabilitu dat, takže lze říci, že vyšší vzorkovací rychlost zajišťuje vyšší stabilitu.
Stabilizované naměřené hodnoty!
- VÝSLEDEK PRŮMĚROVÁNÍ 3 PROFILŮ

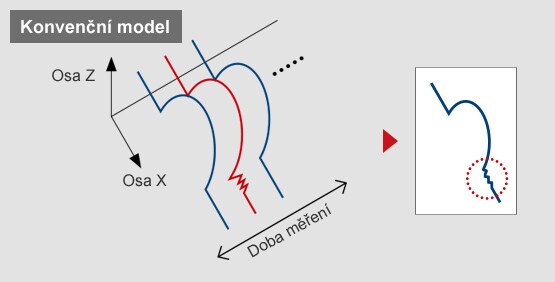

Stabilita měření konvenčních modelů byla omezena z důvodu nedostatečné vzorkovací rychlosti potřebné pro dosažení požadované doby cyklů.
- VÝSLEDEK PRŮMĚROVÁNÍ 720 PROFILŮ

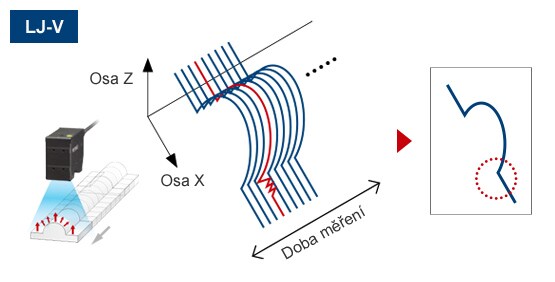

Řada LJ-V nabízí výrazně lepší stabilitu měření profilů díky tomu, že využívá ultra vysokorychlostní vzorkování, které je až 240x rychlejší než u konvenčních modelů. To umožňuje průměrování profilů, stejně jako eliminaci abnormálních hodnot pomocí filtrů mediánu.
