A képalkotó szenzor képessége
Elsősorban azért fontos, hogy tisztában legyünk a képalkotó szenzor képességével, mivel nem áll rendelkezésre az ezt a képességet meghatározó specifikáció.
Ez a rész bemutatja, milyen adatokat kell figyelembe venni a specifikációkon túlmenően a gyártósori 2D/3D lézeres profilmérő kiválasztásakor.
Különböző színű targetek mérése

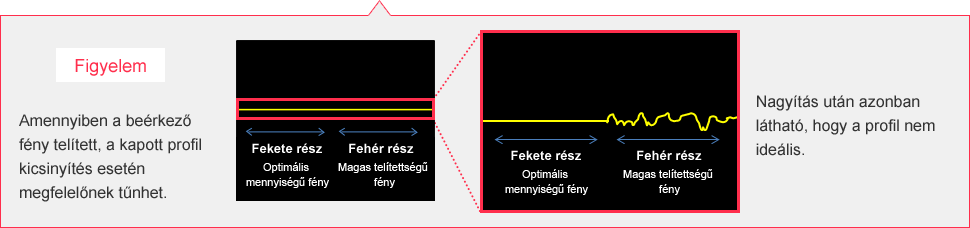

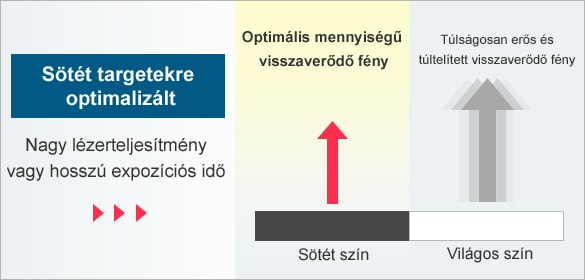

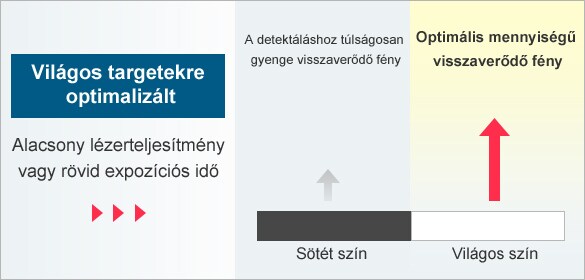

A 2D/3D lézeres profilmérő esetében az optimális képalkotó széles dinamikatartománnyal rendelkezik, és gyenge és erős fény esetén egyaránt képes a pontos detektálásra (telítettség nélkül).
Minták összehasonlításaElektronikus alkatrészek hegesztéseinek ellenőrzése

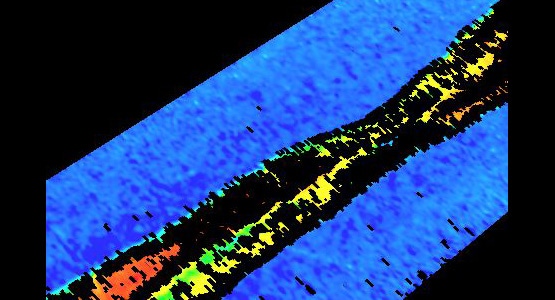

Mérés szűk dinamikatartomány mellett
A hegesztésről visszaverődő fény detektálása nem volt megfelelő.

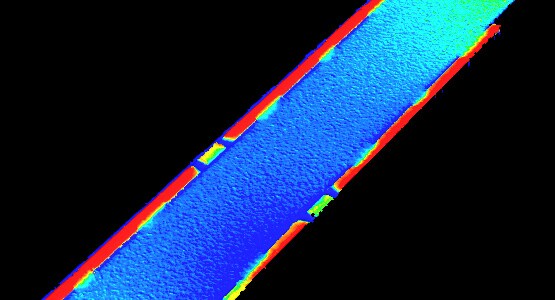

Mérés széles dinamikatartomány mellett
A hegesztés detektálása megfelelő.

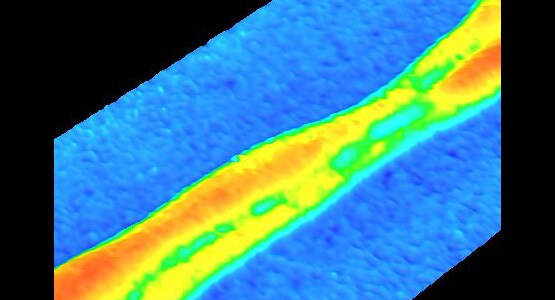

Minták összehasonlításaTömítőanyag vastagságának és térfogatának ellenőrzése
Mérés szűk dinamikatartomány mellett
Az ívelt felületről visszaverődő fény inkonzisztens detektálást eredményez.
Mérés széles dinamikatartomány mellett
Az ív megfelelő detektálása is lehetséges.
Részletgazdag alakkal rendelkező targetek rögzítése

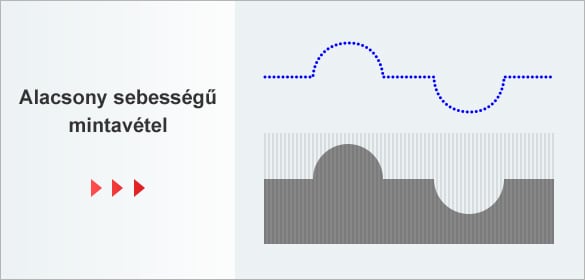

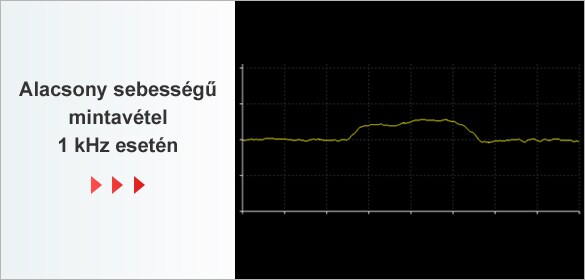

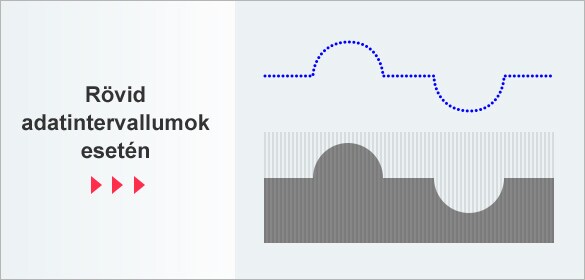

Amennyiben a CMOS képalkotási képességei azonos szintűek, a rövidebb adatintervallum használata lehetővé teszi a target részletesebb rögzítését.

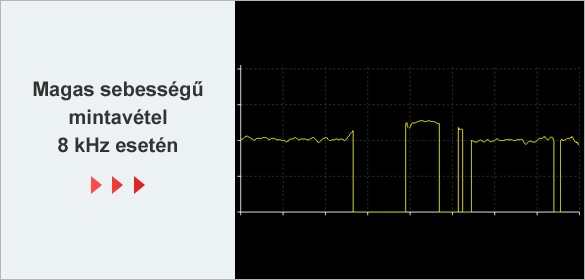

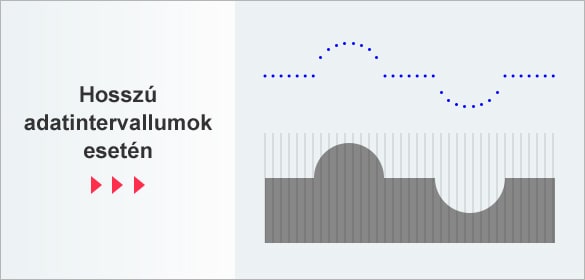

Azonban a CMOS alacsony szintű képalkotási képessége esetén – például ha kisebb mennyiségű fényt visszaverő terület detektálása nehézséget jelent – a rövidebb adatintervallum használata az alábbihoz hasonló eredményhez vezethet.
- Választási
szempont
A magas szintű képalkotási képességekkel rendelkező CMOS elengedhetetlen a részletgazdag formák pontos rögzítéséhez.
- Választási
szempont
Amennyiben a CMOS képalkotási képességei hasonlóak, rövidebb adatintervallum használata javasolt.
Sebesség
Gyártósori alkalmazások esetén az alábbi három fontos szempontot kell figyelembe venni a 2D/3D lézeres profilmérő mintavételi sebességének kiválasztásakor.
- Mérési tartomány
- A CMOS képalkotási képessége
/részletgazdag profil mérése
- Data stability
Mérési tartomány
Ahogyan már a „2. Tényleges mérési tartomány” című részben ismertettük, a sebesség növelése a mérési tartomány vagy az adatmennyiség csökkenéséhez vezethet.
Javasolt a mérés előtt ellenőrizni, hogy a szükséges feltételek a kívánt mintavételi sebesség mellett is teljesülnek-e.
A CMOS képalkotási képessége/részletgazdag profil mérése
A mintavételi sebesség növekedésével az egy mintavételre eső expozíciós idő egyre rövidebb lesz.
Megfelelő körültekintéssel kell eljárni alacsony fényvisszaverő felületű target, sötét színű target, valamint ívelt felület mérése esetén.

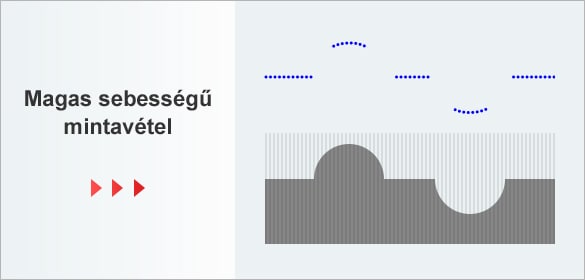

A részletgazdag alakok mérése, valamint a magas mintavételi sebesség egyaránt lehetetlenné teheti egyes területek detektálását.
Az adatok stabilitása
Ahogy az alábbi ábrán látható, magas mintavételi sebesség esetén a feldolgozás szűrő, például átlagolás alkalmazásával történik az adatok stabilizálása érdekében.
A minél több adatfeldolgozási szűrő alkalmazása még nagyobb szintű adatstabilitást biztosít, így elmondható, hogy a magasabb mintavételi sebesség nagyobb stabilitást eredményez.
Stabilizált mért értékek!
- 3 PROFIL ÁTLAGOLÁSÁNAK EREDMÉNYE

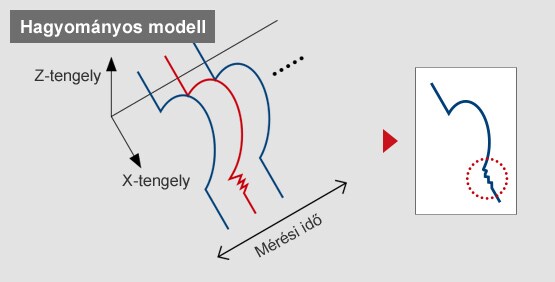

A hagyományos modellek esetén a mérési stabilitás korlátozott volt, mivel a mintavételi sebesség túl alacsony volt a szükséges ciklusidők eléréséhez.

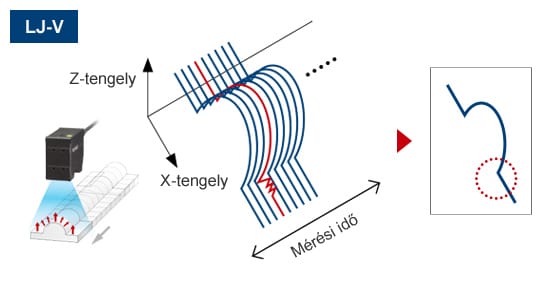

- 720 PROFIL ÁTLAGOLÁSÁNAK EREDMÉNYE
Az LJ-V sorozat szignifikánsan magasabb profilstabilitást biztosít, mivel rendkívül magas mintavételi sebessége akár 240-szer magasabb a hagyományos modellekhez képest. Ez lehetővé teszi a profilátlagolást, valamint a hibás értékek medián szűrőkkel történő kiiktatását.
