5G (Volgende Generatie Communicatie Technologie) - Passieve Componenten en Kristal Oscillatoren Oplossen Van Problemen Met Conventionele Visiesystemen bij In-line Inspecties

Omdat het gebruik van 5G zich blijft verspreiden, blijft de productie van passieve componenten (zoals condensatoren en keramische condensatoren) toenemen, maar deze componenten hebben te maken met diverse inspectieproblemen.

  • Productminiaturisatie
  • Verhoogde productie om aan de grotere vraag te voldoen
  • Naleving van strengere inspectienormen

KEYENCE's Visiesysteem technologie kan deze en andere problemen eenvoudig oplossen.

Hoogfrequente Componenten

Hoogfrequente componenten worden gebruikt om radiogolven te zenden en te ontvangen op de vereiste frequentie. Producten die zijn ontworpen voor 4G en LTE kunnen niet worden gebruikt met 5G-communicatie vanwege de verschillende frequenties en normen, dus moeten er nieuwe producten worden ontwikkeld. Met de toegenomen behoefte aan productminiaturisatie en de exponentiële toename van het aantal componenten dat in smartphones en andere apparaten wordt geïnstalleerd, worden de productielijnen sneller dan ooit.

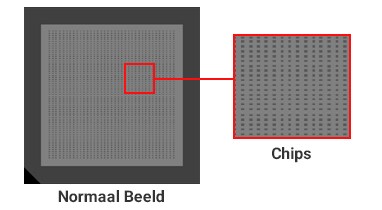

Assemblageproces: Tellen van chips in een tray

Problemen met Conventionele systemen

Door de verschillende kleuren van de tray is er weinig verschil tussen de achtergrondkleur en de chips, wat een stabiele inspectie bemoeilijkt.

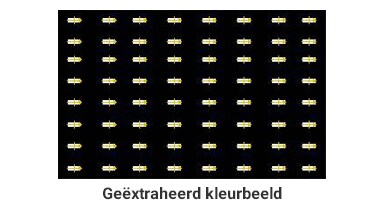

Verbeterde inspectie met Multispectrumverlichting

Nauwkeurige inspectie van zelfs minieme kleurvariaties is mogelijk met 8-kleurenverlichting.

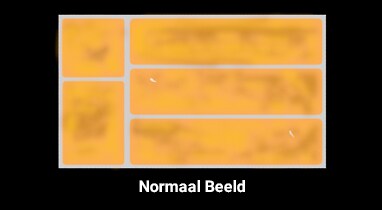

Inspectieproces: Uiterlijk inspectie van hoogfrequente componenten

Problemen met Conventionele systemen

Stabiele inspectie is moeilijk vanwege het lage contrast van de gebreken in het doeloppervlak.

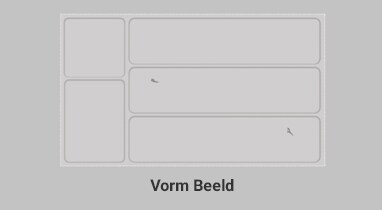

Verbeterde Inspectie met LumiTraxTM

Er wordt alleen informatie over de vorm (onregelmatigheid) geëxtraheerd, ongeacht de oppervlaktegesteldheid.

Keramische Condensatoren

Keramische condensatoren worden gebruikt om de spanning te stabiliseren en ruis te elimineren in een breed scala van producten zoals smartphones, basisstations en auto's.
Met de toegenomen behoefte aan productminiaturisatie en de exponentiële toename van het aantal componenten dat in smartphones en andere apparaten wordt geïnstalleerd, worden de productielijnen sneller dan ooit.

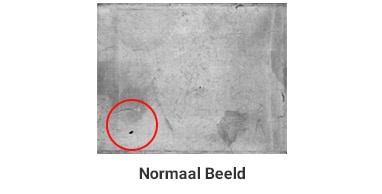

Velvorming: Uiterlijk onderzoek van de vellen

Problemen met conventionele systemen

De stabiliteit van de inspectie wordt gehinderd door de achtergrondcondities.

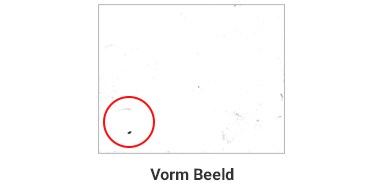

Verbeterde Inspectie met LumiTraxTM

Verschillende defecten die moeilijk te detecteren zijn met conventionele systemen worden duidelijk opgespoord, waardoor een stabiele inspectie gewaarborgd is.

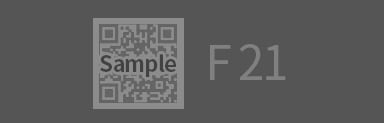

Inspectie/verpakkingsproces: QR-code en markering inspectie

Problemen met conventionele systemen

De markering is vaak licht om schade aan het doelwit te voorkomen, maar de lichte markering maakt de inspectie minder stabiel.

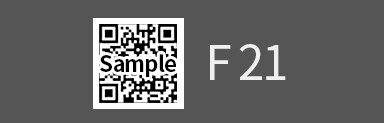

Verbeterde inspectie met MultiSpectrumverlichting

Uit de 8 lichtkleuren kan de optimale lichtkleur worden gekozen, zodat ook bij moeilijk zichtbare markeringen een duidelijke weergave mogelijk is voor een grotere inspectiestabiliteit. (UV-verlichting is nuttig voor het verhogen van het markeercontrast).

Kristaloscillatoren

Kristaloscillatoren maken gebruik van het piëzo-elektrische effect van kwarts om hoogfrequente precisie-oscillaties te genereren.
In de 5G-communicatietechnologie worden de oscillatoren gebruikt om spraak en informatie te verzenden en te ontvangen via radiogolven.

Blancovorming: Uiterlijk onderzoek van de blanco's

Problemen met conventionele systemen

Het instellen van een inspectievorm voor een onbepaalde vorm is moeilijk.

Verbeterde inspectie met het XG-X aanpasbare visiesysteem

Het inspectiegebied kan worden ingesteld op basis van het doel met behulp van beeldberekeningen.
De detectie van multi-profiel defecten kan ook worden gebruikt om afwijkingen op de omtrek te detecteren.

Vorm geleerd door de calculatie functie (uitlijning oppervlak)
Krassen defect exctactie

Verzegelingsproces: Positionering tijdens de assemblage van blanco's

Problemen met conventionele systemen

Stabiele inspectie is moeilijk vanwege het lage contrast van de achtergrond.

Verbeterde inspectie met multispectrumverlichting

De LumiTraxTM -modus maakt het mogelijk om een stabiele inspectie met vormbeelden te garanderen.

De inspectie van het uiterlijk van de behuizing (deksels) is eenvoudig met de LumiTraxTM -vormbeeld.

KEYENCE visiesytemen zijn een vertrouwd hulpmiddel geworden bij de productie van 5G-componenten, zowel in Japan als in het buitenland.
Vandaag de dag neemt de vraag naar zeer nauwkeurige, snelle, geminiaturiseerde productie en een nog groter aantal inspectiepunten toe.De verwachting is dat deze trend zich in de toekomst zal voortzetten.

Deze gids geeft informatie over een verscheidenheid aan huidige inspectietoepassingen en op afbeeldingen gebaseerde inspectie van 5G-gerelateerde componenten.
