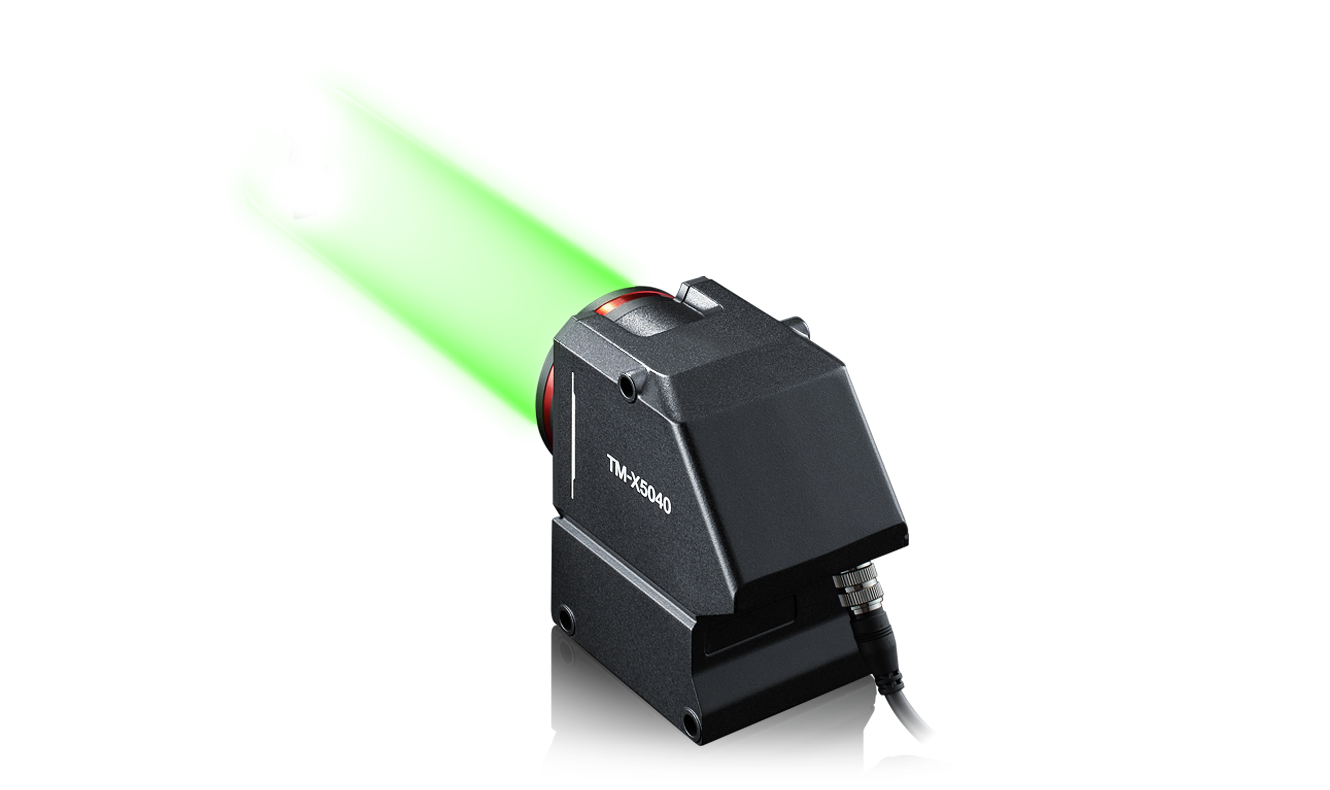

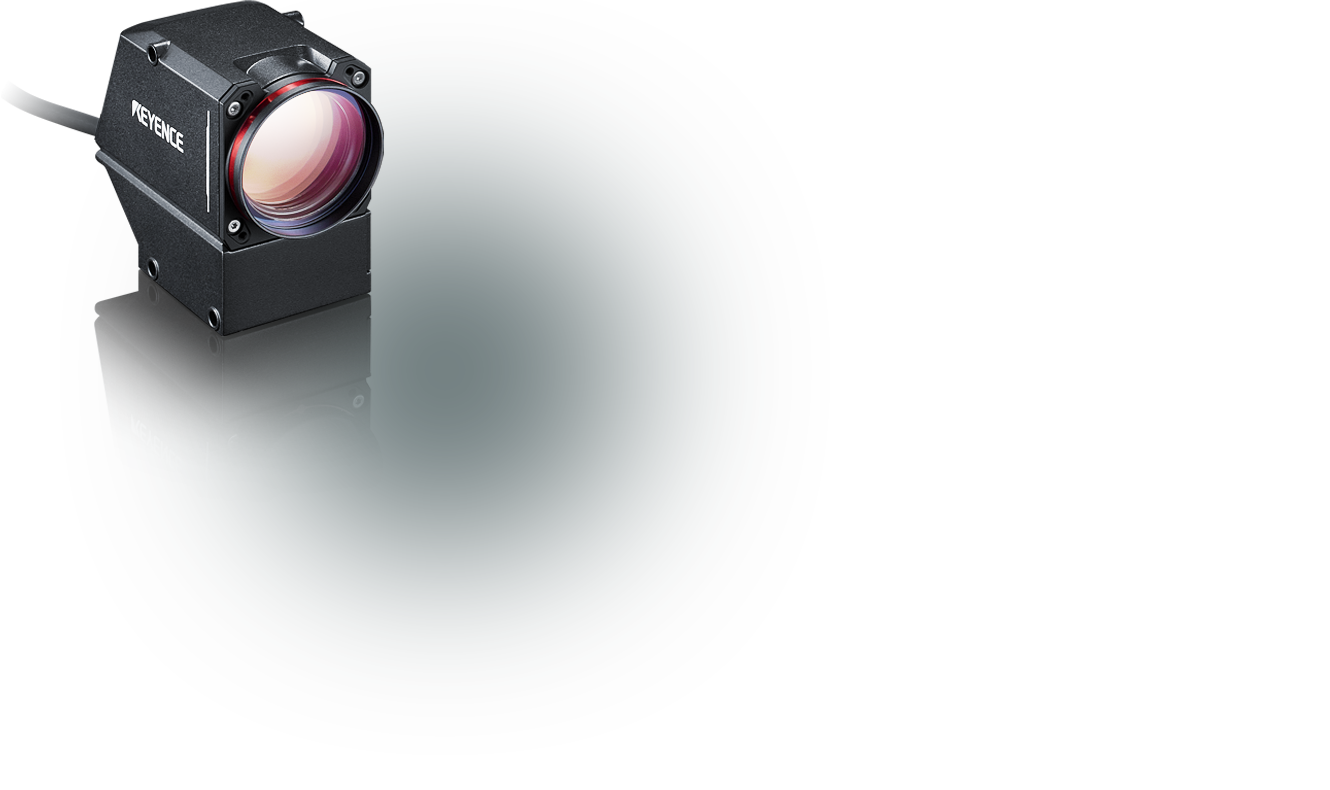

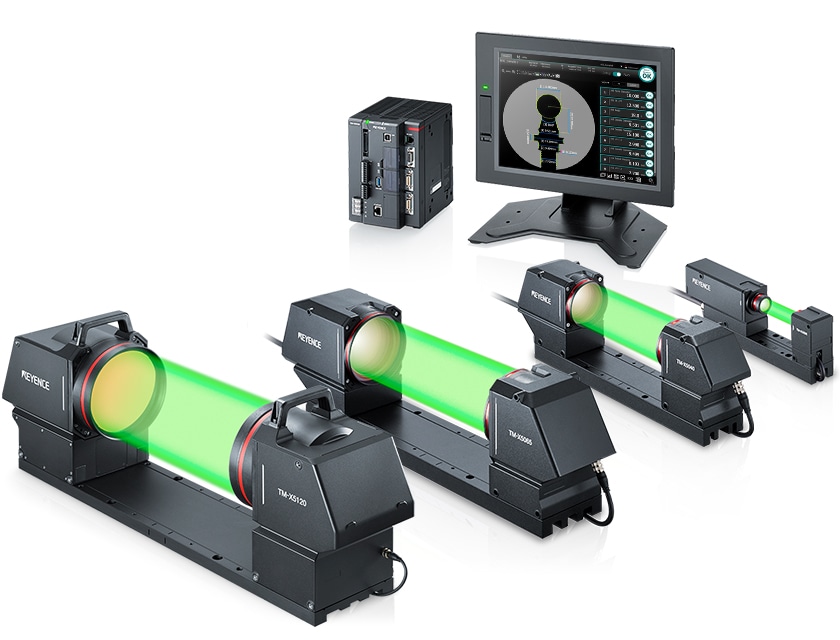

Telecentrisch Meetsysteem TM-X5000-reeks

Analyse op basis van silhouet voor een gegarandeerde nauwkeurigheid NIEUW Telecentrisch Meetsysteem
TM-X5000-reeks

Een eenvoudige oplossing voor uiteenlopende
bedrijfstakken en toepassingen

GD&T

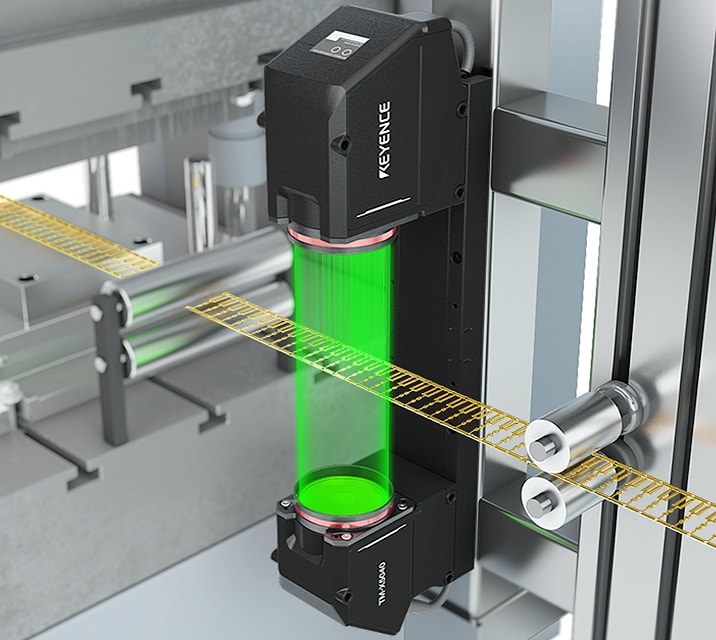

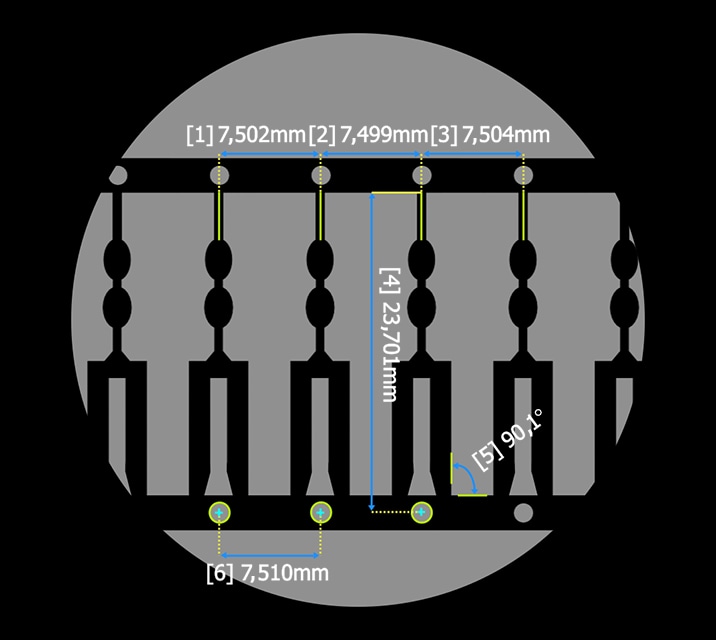

Afmetingen lead frame

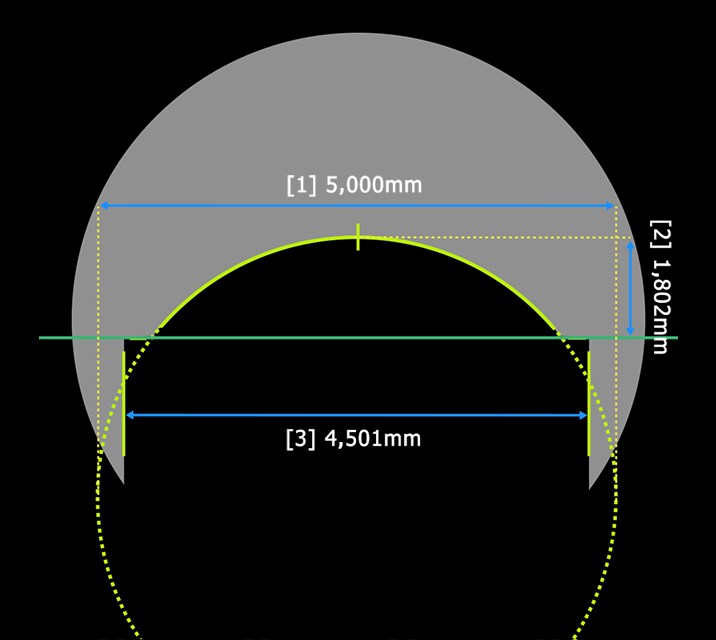

Buitendiameter/profiel

Meting van naaldpunten

Detectie van afwijkingen

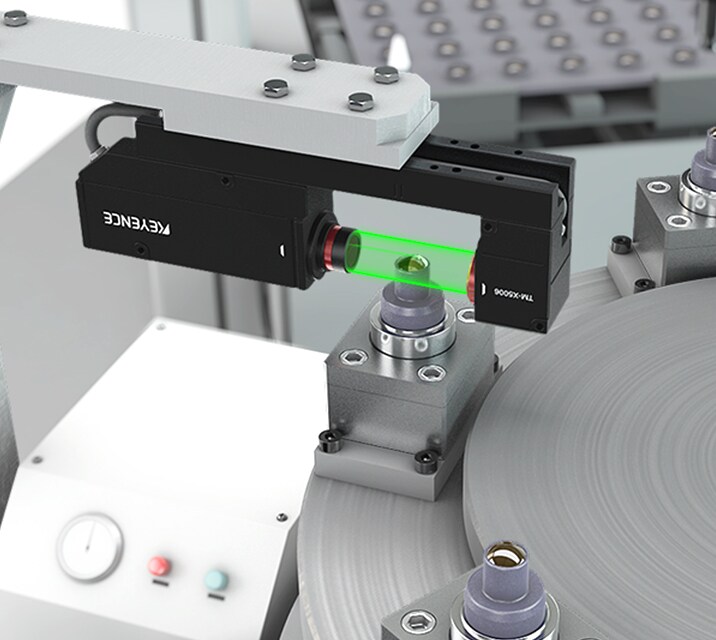

Detectie van asdiameter en vreemde deeltjes

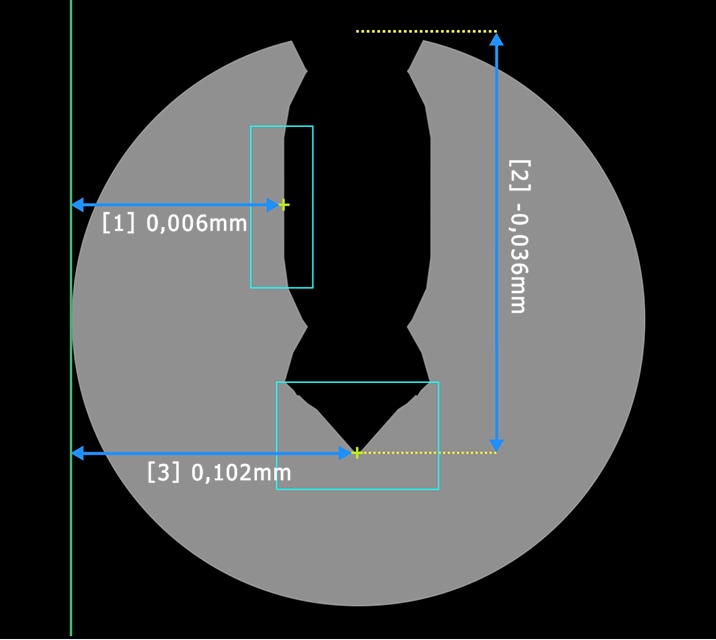

Uitloop en positionering

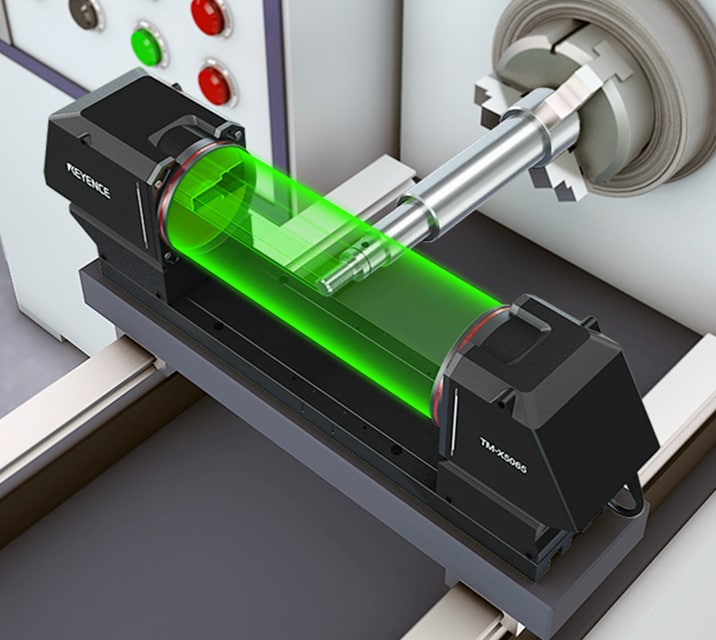

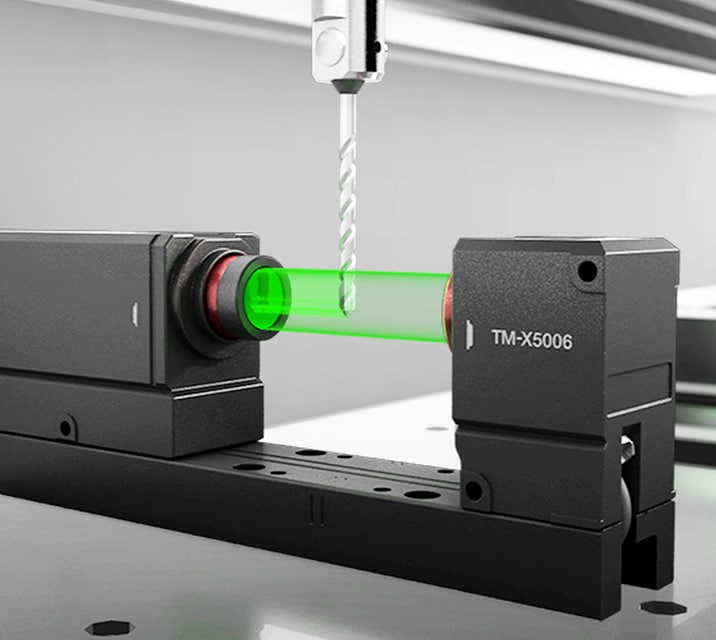

Uitloop/positionering van gereedschap

Nauwkeurig, zelfs bij verkeerd uitgelijnde doelen

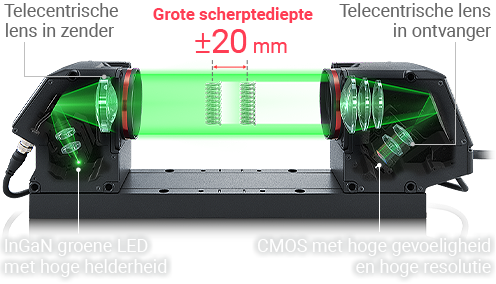

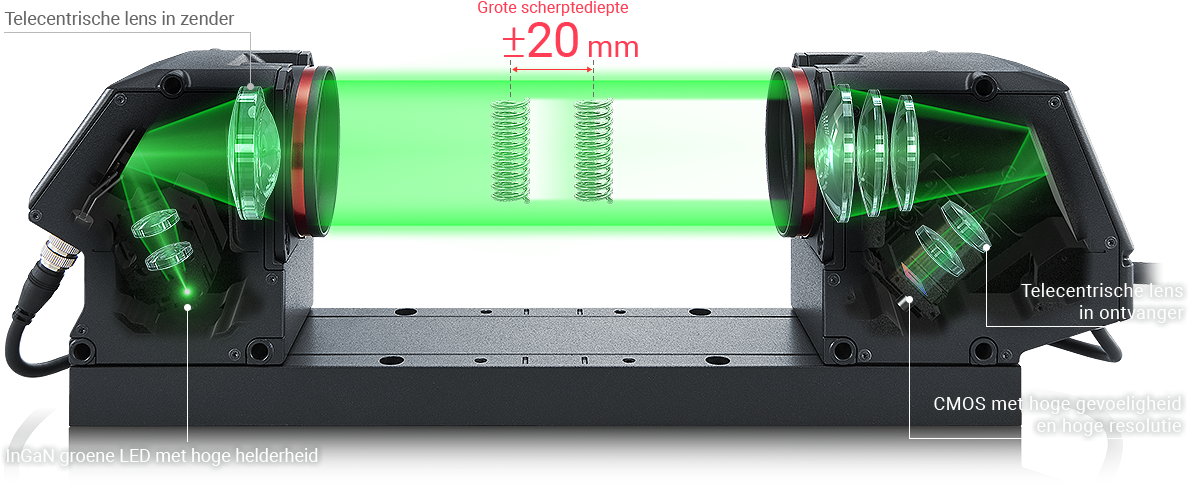

Het dubbele telecentrisch optisch systeem - met telecentrische lenzen in de zender en de ontvanger - zorgt voor scherpe randen zonder aan nauwkeurigheid in te boeten, zelfs bij verkeerd uitgelijnde doelen.
Deze technologie maakt stabiele metingen mogelijk in een grote scherptediepte (+/- 15 mm), en verschaft zo een robuuste oplossing voor inline metingen.

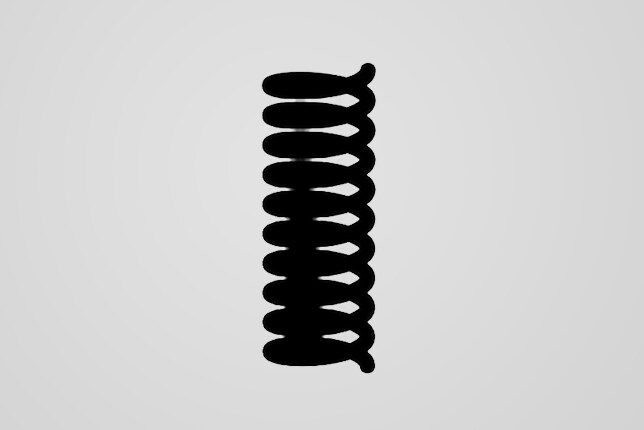

Conventionele optische systemen

Wazige randen als de positie van het doel verandert

TM-X5000

Scherpe randen, zelfs als de doelpositie verschuift

Gegarandeerde nauwkeurigheid binnen het hele zichtveld

Geprekalibreerd systeem met weinig vervorming zorgt voor betrouwbare resultaten

Lenzen met geringe vervorming worden gecombineerd met het bedrijfseigen algoritme van KEYENCE. Dit maakt nauwkeurige metingen mogelijk te maken zonder dat de precieze plaatsing van het doel of gespecialiseerde verlichting een probleem is. Daarnaast zijn op verzoek ijkcertificaten verkrijgbaar.

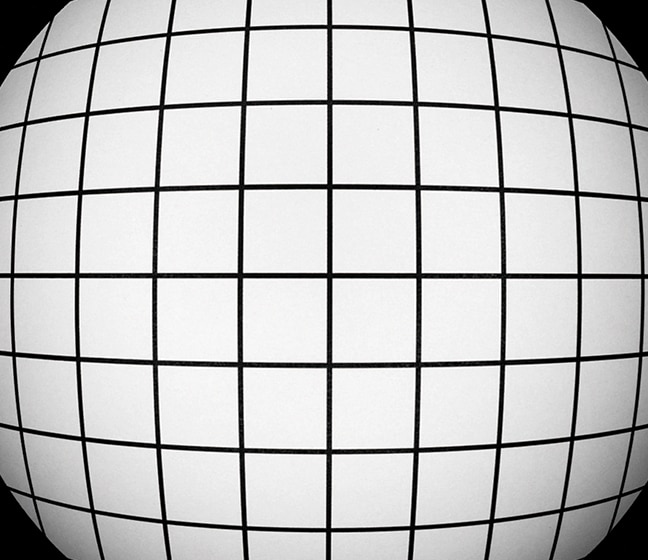

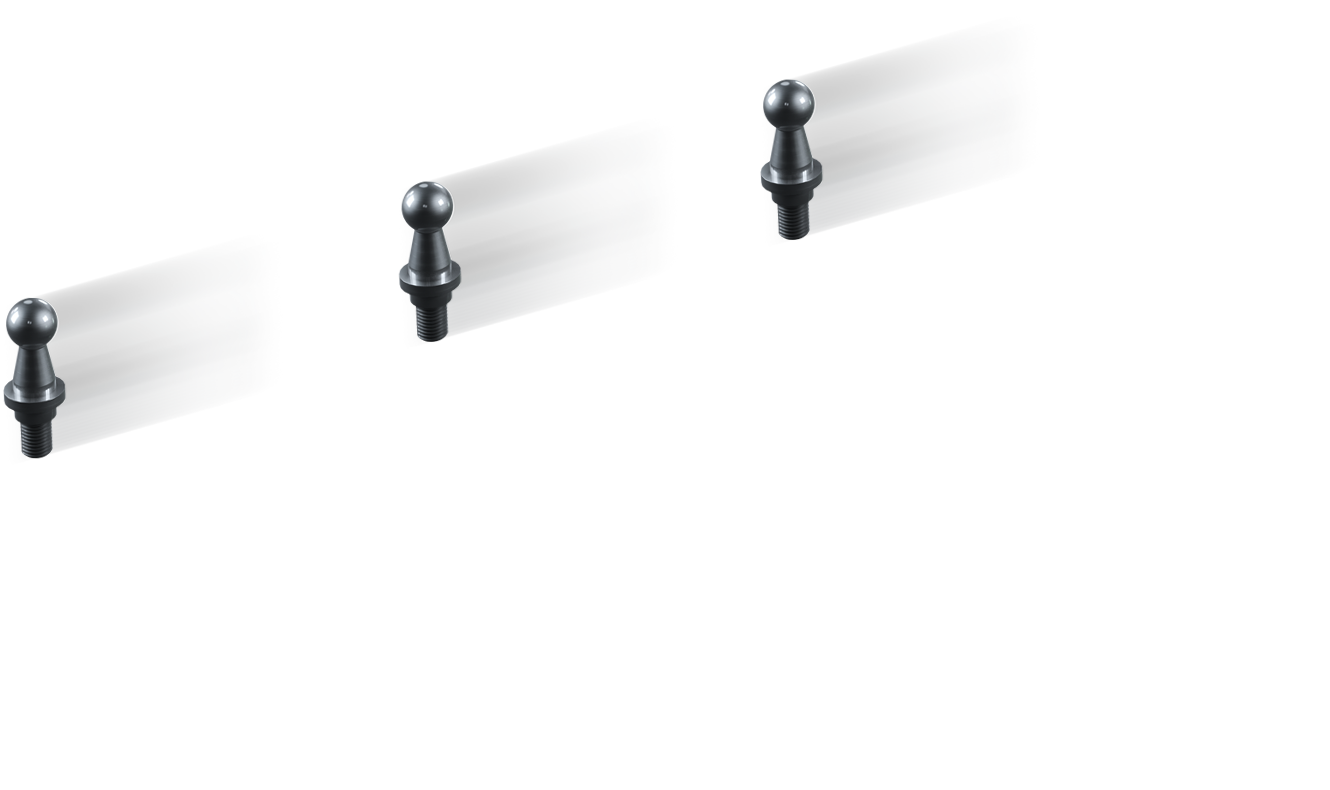

Conventionele lens

Vervorming aan de randen

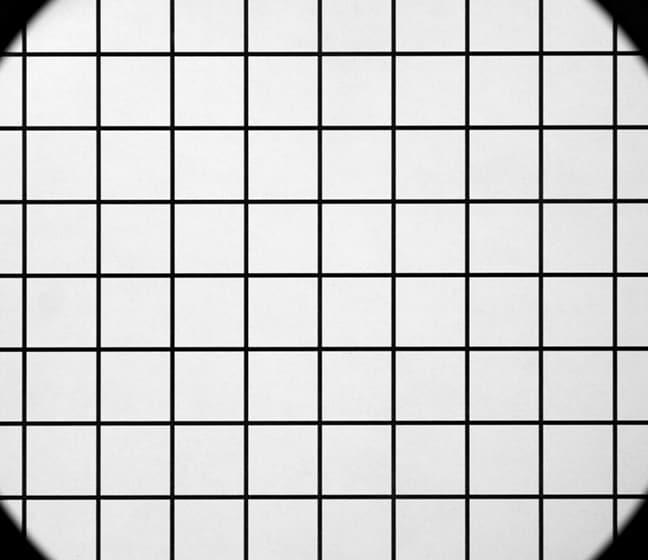

TM-X5000 lens

Minimale vervorming in het gehele gezichtsveld

Eenvoudige configuratie, geavanceerde mogelijkheden

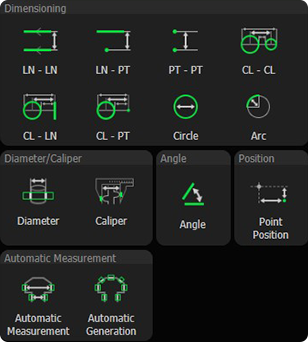

Gemakkelijk te gebruiken meetinstrumenten voor een vereenvoudigde configuratie

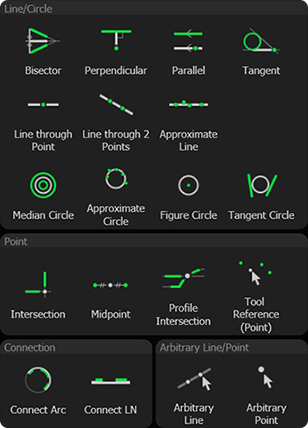

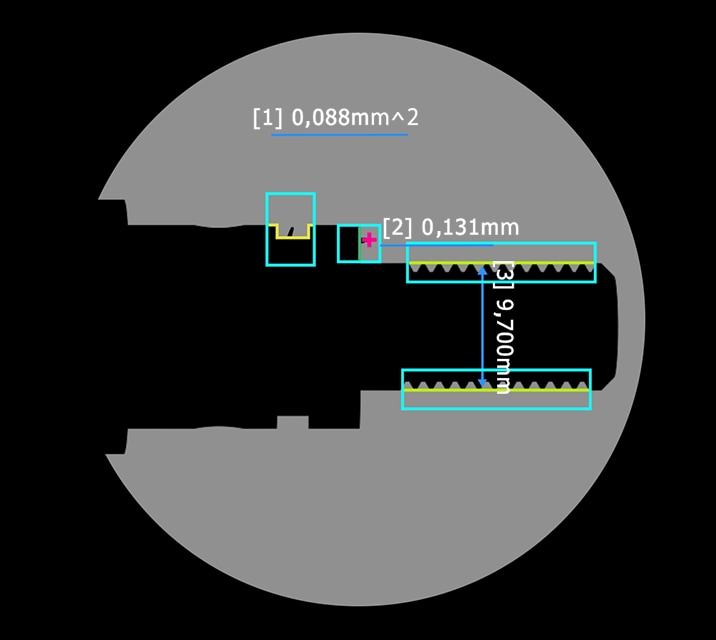

Profiteer van meer dan 100 tools die gecombineerd kunnen worden voor een groot aantal inline-inspecties, waaronder dimensionale metingen, GD&T, master-vergelijkingen, en defect-afstandsmeting.

  • Basisgereedschap

  • Element Gereedschap

  • Hulpgereedschappen

  • Toepassing gereedschappen

    GD&T Gereedschap
