Radarniveausensor FR-reeks Installatiehandleiding

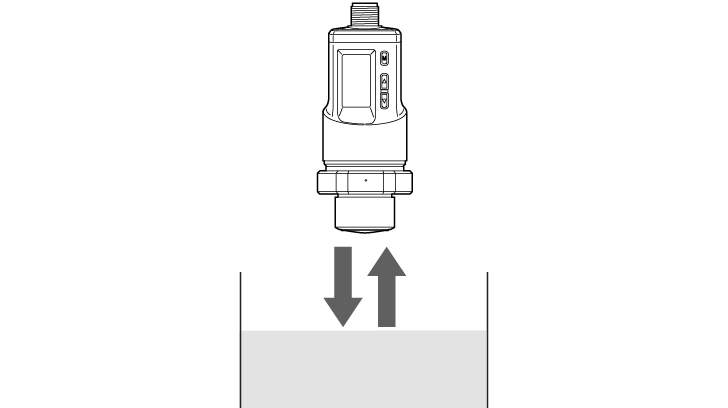

De detectie kan onstabiel worden op korte afstanden.

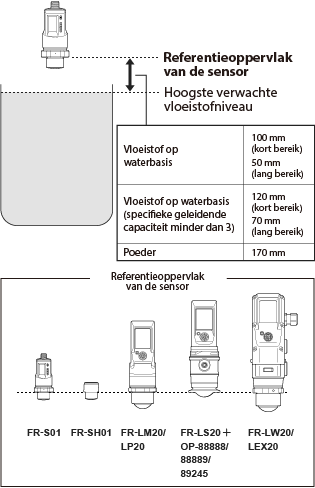

Het wordt aanbevolen om de sensor zodanig te installeren dat het referentieoppervlak van de sensor zich op een minimumafstand van het vloeistofniveau bevindt.
Referenties in onderstaande tabel.

* In omgevingen zonder schuim of afzetting kan de sensor mogelijk op een kortere afstand dan deze worden gebruikt.

Aanbevolen

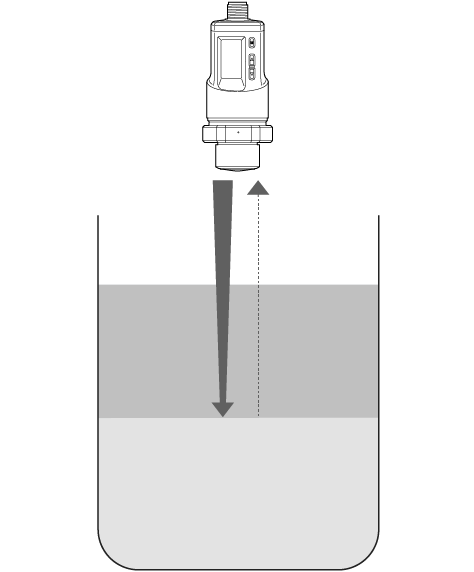

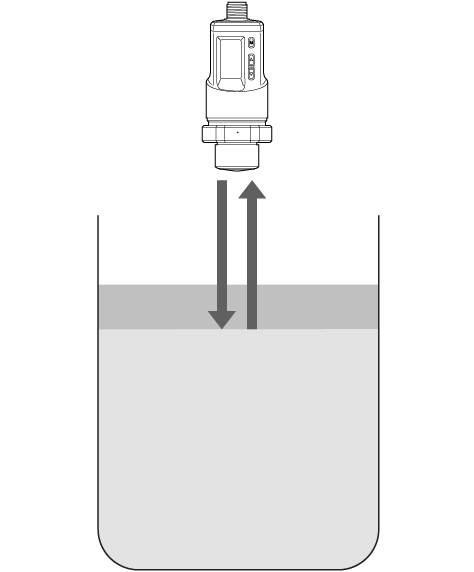

• Zelfs als het vloeistofoppervlak tijdelijk verloren gaat, blijft de vorige waarde behouden gedurende de tijd die is ingesteld in "Tracking Time". Als de detectie onstabiel wordt door schuim, maakt het verhogen van de instelling "Tracking Time" een stabiele detectie eenvoudiger. * Aangezien de waarde van vlak voor het verliezen van het vloeistofoppervlak behouden blijft gedurende de tijd die is ingesteld in "Tracking Time", dient u hiermee rekening te houden in verhouding tot de stijg- en daalsnelheden van het vloeistofoppervlak.

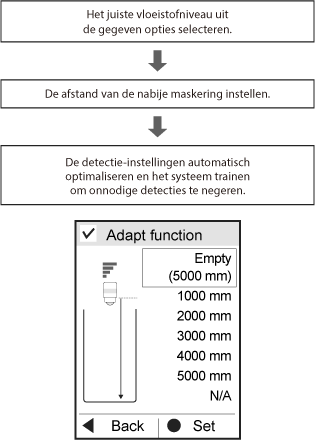

• Door de instelling "Gevoeligheid" (sensitivity) te verhogen, is een stabiele detectie mogelijk. * Wanneer u de instelling "Gevoeligheid" wijzigt nadat het leren is voltooid met de Aanpassingsfunctie (Adapt Function), wis dan de geleerde informatie eenmalig en voer de aanpassingsfunctie opnieuw uit.
• In vergelijking met de FR-reeks kan de FL-reeks (niveausensor met geleide pulssensor) mogelijk stabiel detecteren, zelfs als er schuim aanwezig is. Als de detectie met de FR-reeks onstabiel is door schuim, overweeg dan ook de FL-reeks.
• Installeer een buis om te voorkomen dat er schuim onder de sensor komt.

  • POINT01
    Omdat kunststof buizen kunnen worden beïnvloed door schuim buiten de buis, worden metalen buizen aanbevolen.
  • POINT02
    De buisdiameter moet gelijk zijn aan of groter zijn dan het aansluitdeel van de sensor (korte afstand: G3/4, lange afstand: G1-1/2).
  • POINT03
    Om foutieve detectie als gevolg van reflectie van het buisuiteinde te voorkomen, wordt aanbevolen dat de lengte van de peilbuis langer is dan de positie wanneer het vloeistofniveau op zijn laagst is. Laat echter een opening vrij ten opzichte van het bodemoppervlak, zodat de vloeistof in en uit kan stromen.
  • POINT04
    Het wordt aanbevolen om een naadloze buis te gebruiken met zo min mogelijk interne uitsteeksels, en om het luchtgat zo klein mogelijk en zo hoog mogelijk te maken.

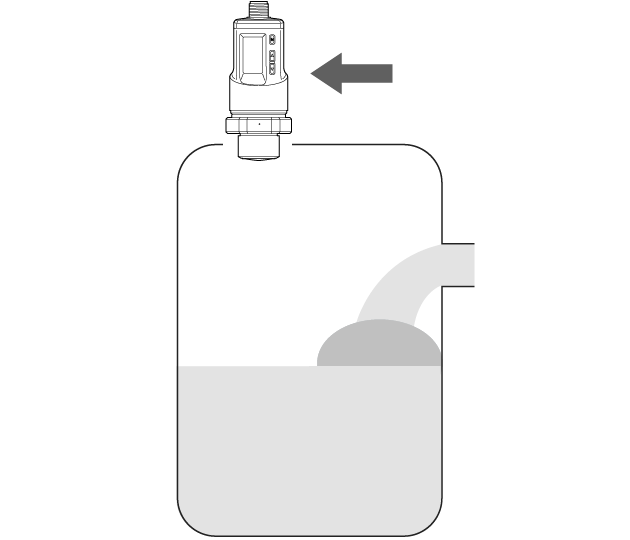

• Installeer de sensor uit de buurt van de vloeistoftoevoerpoort of gebruik een ontschuimingsmiddel om te voorkomen dat er zich zoveel mogelijk bellen onder de sensor vormen.

Aanbevolen

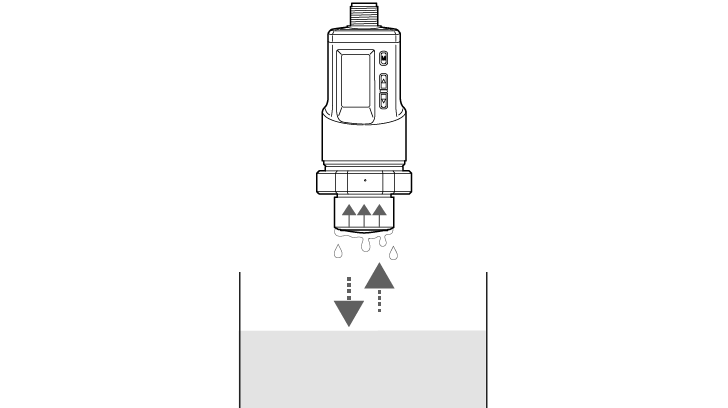

• Zelfs als het vloeistofniveau tijdelijk verloren gaat, wordt de vorige waarde behouden gedurende de tijd die is ingesteld in "Tracking Time". Als de detectie onstabiel wordt als gevolg van condensatie, maakt het verhogen van de instelling "Tracking Time" een stabiele detectie eenvoudiger. * Omdat de waarde onmiddellijk vóór het verliezen van het vloeistofoppervlak wordt behouden gedurende de tijd die is ingesteld in "Tracking Time", dient u hiermee rekening te houden bij de stijg- en daalsnelheden van het vloeistofoppervlak.
• Stabiele detectie kan mogelijk zijn door de instelling "sensitivity" (gevoeligheid) te wijzigen. * Wanneer u de instelling "sensitivity" (gevoeligheid) wijzigt nadat het leren is voltooid met de Aanpassingsfunctie (Adapt Function), verwijdert u de geleerde informatie eenmalig en voert u de Aanpassingsfunctie (Adapt Function) opnieuw uit.

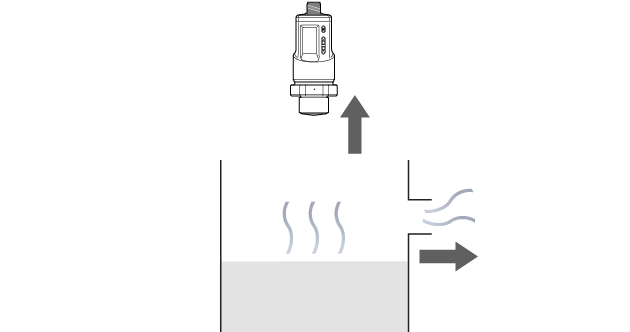

• Installeer de sensor op een locatie waar condensatie onwaarschijnlijk is, bijvoorbeeld door deze uit de buurt te houden van vloeistoffen met een hoge temperatuur of uitlaatstoom.

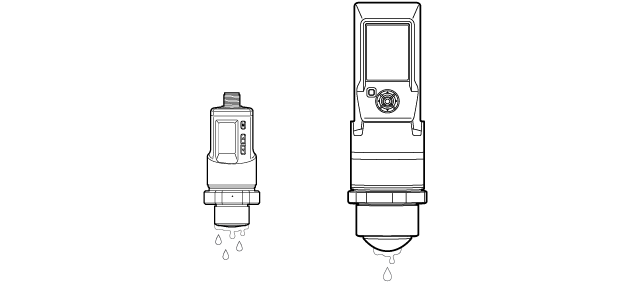

• Omdat het model met groot bereik een bolvormig bodemoppervlak heeft in vergelijking met het model met kort bereik, is de kans kleiner dat er condensatie op het bodemoppervlak van de sensor achterblijft, waardoor deze minder gevoelig is voor de effecten van condensatie.
  Bovendien wordt het model met groot bereik aanbevolen, zelfs wanneer de detectieafstand kort is, omdat het model met groot bereik een hogere detectiecapaciteit heeft.

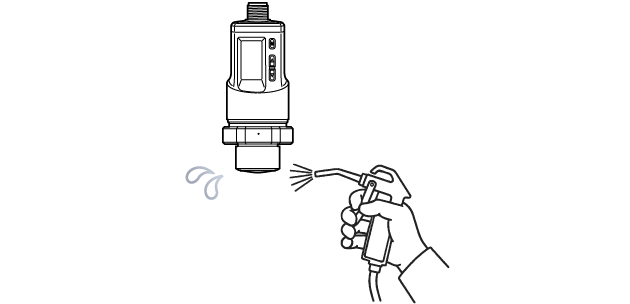

• Verwijder condensatie door te spoelen of met andere middelen.
