Natychmiastowy pomiar urządzeń medycznych
Wiele urządzeń medycznych stosuje się bezpośrednio u pacjentów, dlatego niezwykle ważne jest zapewnienie wysokiego poziomu jakości, bezpieczeństwa i skuteczności. Szybki rozwój innowacyjnych technologii medycznych i ciągłe udoskonalanie produktów wymuszają przeprowadzanie częstych ocen i kontroli. Automatyczne ocenianie i testowanie dużej liczby próbek z zachowaniem dokładnie tych samych warunków może zaoszczędzić wiele czasu. W tej sekcji przedstawiono różne technologie i urządzenia medyczne wraz z przykładowymi kontrolami wykonywanymi za pomocą profilometru KEYENCE do skanowania powierzchni 3D.

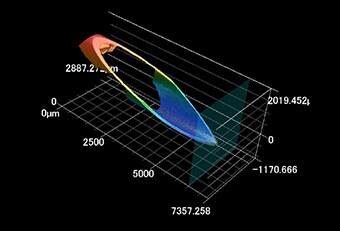

- Igły iniekcyjne
- Zastosowania w przemyśle medycznym — igły iniekcyjne i skalpele
- Implant
- Zastosowania w przemyśle medycznym — implanty
- Tabletki
- Zastosowania w przemyśle medycznym — tabletki
Igły iniekcyjne
Poniżej przedstawiono nazwy poszczególnych części igieł iniekcyjnych i typowe rodzaje ich końcówek.

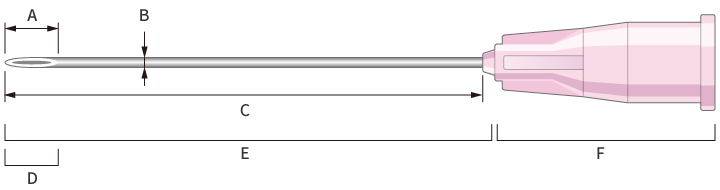

Części igły iniekcyjnej
- A
- Powierzchnia ostrza (skos)
- B
- Średnica zewnętrzna (grubość)
- C
- Długość igły
- D
- Końcówka igły (krawędź ostrza)
- E
- Trzon
- F
- Piasta igły (klasyfikacja kolorów według grubości)
Wielkość igły (G)
| G | Średnica zewnętrzna (mm, cale) | Kolor piasty (kod koloru) | Przeznaczenie |
|---|---|---|---|
| 18 |
ø1,2 |
Różowy |
Transfuzja krwi |
| 19 |
ø1,1 |
Kremowy |
Transfuzja krwi |
| 20 |
ø0,9 |
Żółty |
Wstrzyknięcie dożylne / pobranie krwi żylnej |
| 21 |
ø0,8 |
Ciemnozielony |
Wstrzyknięcie dożylne / pobranie krwi żylnej |
| 22 |
ø0,7 |
Czarny |
Wstrzyknięcie podskórne / wstrzyknięcie dożylne / wstrzyknięcie domięśniowe / pobranie krwi żylnej |
| 23 |
ø0,6 |
Ciemnoniebieski |
Wstrzyknięcie podskórne / wstrzyknięcie dożylne / wstrzyknięcie domięśniowe / pobranie krwi żylnej u dzieci / pobranie krwi tętniczej |
| 24 |
ø0,55 |
Jasny fioletowy |
Wstrzyknięcie podskórne |
| 25 |
ø0,5 |
Pomarańczowy |
Wstrzyknięcie podskórne |
| 26 |
ø0,45 |
Brązowy |
Wstrzyknięcie śródskórne |
| 27 |
ø0,4 |
Jasny szary |
Wstrzyknięcie śródskórne |
* Norma ISO definiuje kolory piast igieł.
Typowe rodzaje końcówek igieł

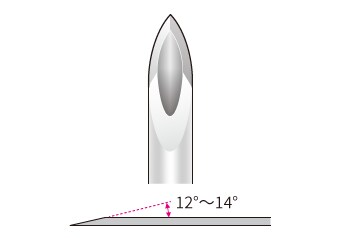

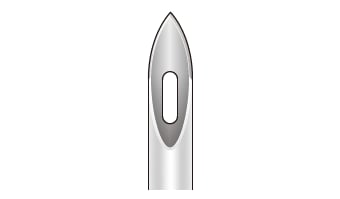

- Końcówka lancetu (zwykły skos)
-
Powierzchnie podkrawędziowe utworzone są po prawej i lewej stronie głównej powierzchni końcówki igły, aby zminimalizować jej opór. Jest to typowy kształt igieł (w tym iniekcyjnych). Końcówka lancetu do wstrzyknięć podskórnych ma regularny skos, a kąt powierzchni ostrza wynosi od 12° do 14°.

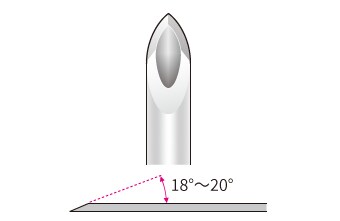

- Końcówka lancetu (krótki skos)
-
Ten typ ma krótszą krawędź ostrza niż igły o regularnym skosie, aby zmniejszyć skutki uboczne, w tym uszkodzenia tkanek. Kąt powierzchni krawędzi jest ostry i wynosi od 18° do 20°, co zwiększa opór igły i obniża jakość cięcia. Służy do pobierania krwi w przypadku uszkodzenia naczyń krwionośnych.

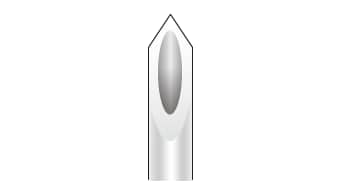

- Tylny punkt cięcia
-
Powierzchnia małej krawędzi utworzona jest z tyłu głównej powierzchni krawędzi. Patrząc od strony powierzchni głównej krawędzi, widoczny jest wierzchołkowy występ. Jakość cięcia jest wysoka i skutecznie łagodzi ból.
- Końcówka lancetu (tylny otwór)
-
Końcówka igły ma otwór wywiercony w tylnej części lancetu. Ten specjalny otwór opracowano na potrzeby dializy. Otwór z tyłu zmniejsza wewnętrzny nacisk na ścianę naczynia krwionośnego i zapobiega jego zwężeniu oraz uszkodzeniu czerwonych krwinek.

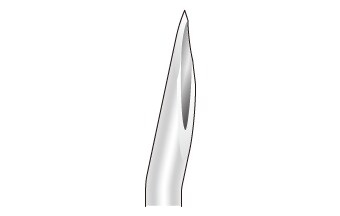

- Końcówka Hubera
-
Końcówka igły jest zakrzywiona w kierunku skosu i służy do wstrzykiwania leku przez port wszczepiony pod skórę. Port pełni rolę zbiornika do przechowywania leków. W przeciwieństwie do wlewu kroplowego pacjenci nie muszą pozostawać nieruchomo podczas infuzji, dzięki czemu mogą pracować lub uprawiać sport bez specjalnych wymagań nawet wtedy, gdy port jest nieużywany.

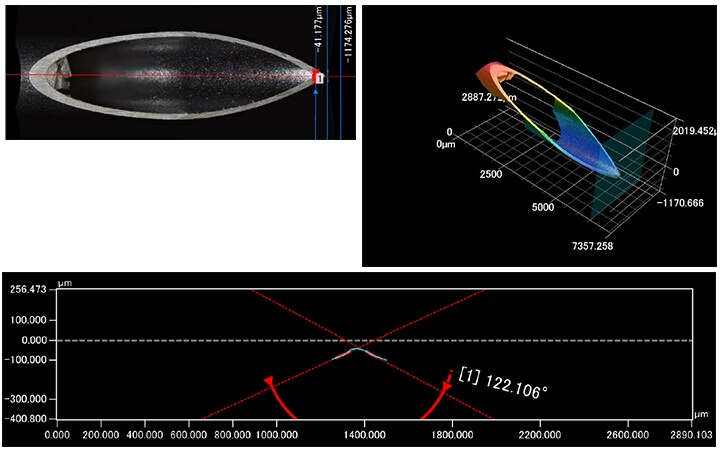

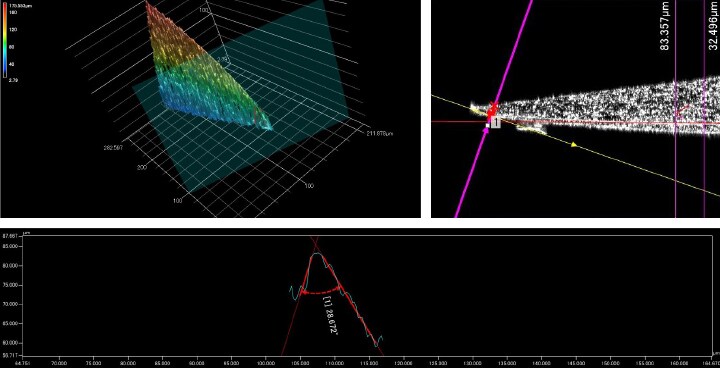

Zastosowania w przemyśle medycznym — igły iniekcyjne i skalpele
Implant
Implant to ogólna nazwa urządzeń i materiałów umieszczanych w ludzkim ciele. Implanty obejmują rozruszniki serca, sztuczne stawy i sztuczne korzenie zębów.
Sztuczne korzenie zębów nazywa się implantami stomatologicznymi.

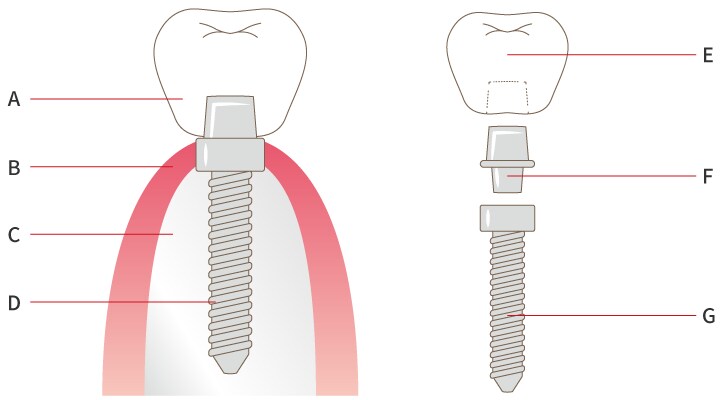

Nazwy części implantów stomatologicznych
- A
- Sztuczny ząb
- B
- Dziąsło
- C
- Szczęka
- D
- Implant
- E
- Korona (sztuczny ząb)
- F
- Filar (łącznik)
- G
- Implant (sztuczny korzeń zęba)
- Korona (sztuczny ząb)
- Sztuczne zęby mocowane do filarów za pomocą cementu lub śrub.
- Filar (łącznik)
- Części umieszczane między implantami a sztucznymi zębami. Zazwyczaj mocowane do implantów za pomocą śrub.
- Implant (sztuczny korzeń zęba)
- Części umieszczane w kości.
Materiały i cechy implantów stomatologicznych
Korona (sztuczny ząb)
- Materiały ceramiczne na bazie cyrkonu
- Cyrkonowe materiały ceramiczne mają ogromne zalety, w tym przyjemny wygląd i wytrzymałość. Ceramikę stapia się z cyrkonem (biały materiał niemetalowy i sztuczny diament).
- Materiały w pełni ceramiczne
- Wszystkie części są ceramiczne. Mają piękną przezroczystość i połysk oraz nie ulegają degradacji ani odbarwieniu z upływem czasu. Ze względu na mniejszą wytrzymałość niż ceramika cyrkonowa lub łączniki metalowe czasami pękają lub odpryskują.
- Łącznik metalowy
- Implanty wytwarzane przez łączenie ceramiki z metalami. Nie ulegają degradacji ani odbarwieniu z biegiem czasu, lecz mają metalową ramę, więc wyglądają mniej atrakcyjnie. W zależności od zastosowanego metalu mogą ponadto istnieć obawy dotyczące alergii na metal.
- Ceramika w pełni cyrkonowa
- W całości wykonane z cyrkonu, który ma doskonałą trwałość. Nie odbarwiają się ani nie utrzymują plam, lecz mają gorszą przezroczystość i jakość wykończenia koloru w porównaniu z ceramiką.
Filar (łącznik)
- Tytan, cyrkon
- Części łączące sztuczne zęby i implanty. Tytan ma doskonałą wytrzymałość, odporność na korozję i trwałość, lecz gorszy wygląd. Cyrkon zapewnia wytrzymałość i brak ryzyka alergii na metal. Ponadto wygląda dobrze, ponieważ kolor jest zbliżony do koloru naturalnych zębów.
Implant (sztuczny korzeń zęba)
- Tytan
- Części umieszczane w kości szczęki. Materiałem jest tytan połączony z kością.

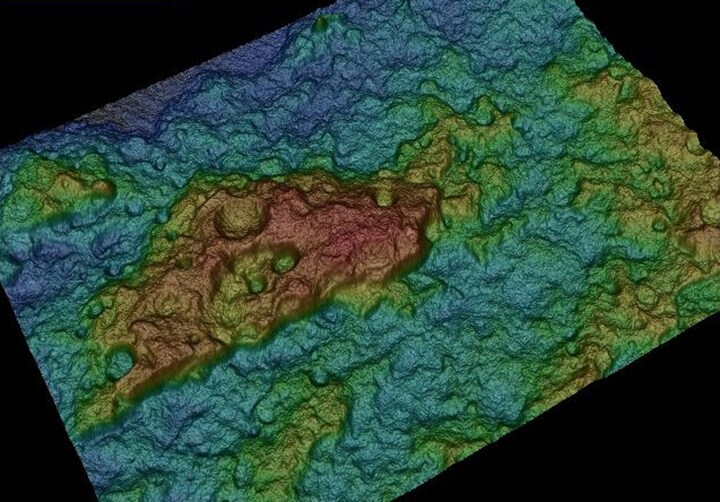

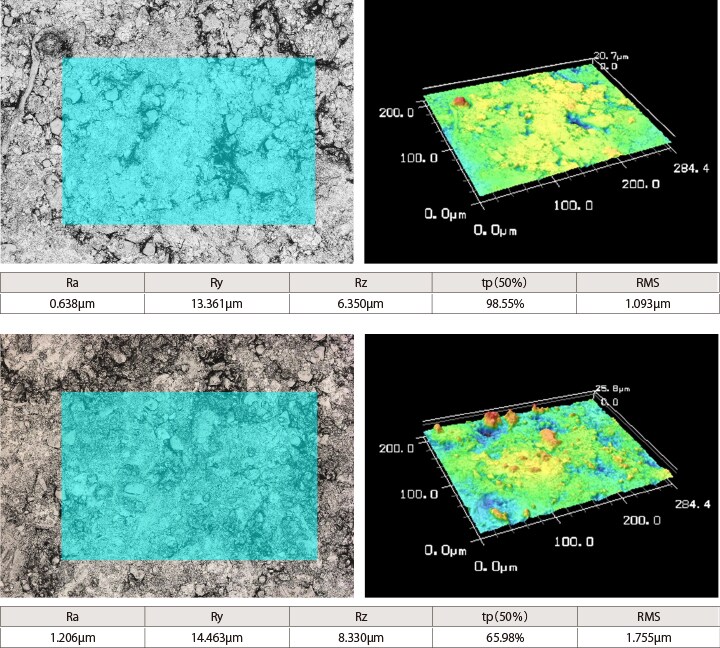

Zastosowania w przemyśle medycznym — implanty
Tabletki
Tabletki to produkty farmaceutyczne w formie stałej, w których składniki aktywne są ściskane i formowane.
Ponieważ tabletki można przenosić i przechowywać przez długi czas, a ich dawkowanie jest łatwe do zrozumienia, to najczęściej stosowana forma leku.

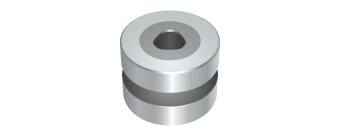

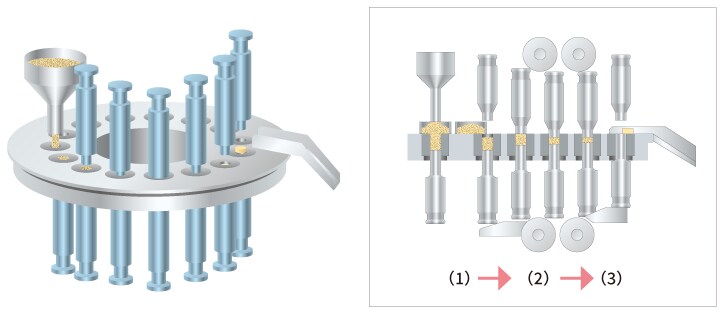

Prasa do tabletek

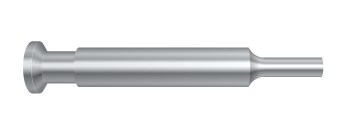

Maszyny do formowania rotacyjnego nazywa się ogólnie prasami do tabletek. Proszek jest automatycznie odmierzany i umieszczany w matrycy, a następnie prasowany przez stempel w celu uformowania tabletki. Napełnianie, ściskanie i rozładowywanie odbywa się w sposób ciągły.
- (1) Napełnianie
- (2) Ściskanie
- (3) Rozładowanie
Zastosowania w przemyśle medycznym — tabletki
