Oplossingen per toepassing

Buitendiameter

De juiste oplossing voor het meten van buitendiameters vinden

Bij het zoeken naar de beste manier om buitendiameters te meten, zijn er een aantal belangrijke factoren waarmee rekening moet worden gehouden, waaronder de vorm van het doel, het type meetsysteem en de installatieomgeving. Het kiezen van apparatuur die niet aan uw eisen voldoet, kan leiden tot onnauwkeurigere metingen en meer manuren tijdens de productie vergen, dus is het belangrijk dat u de juiste apparatuur kiest. Deze website is opgezet om u te laten zien wat de beste manier is om met vertrouwen buitendiameters te meten.

Buitendiameters meten

Zoek de beste meetmethode en de juiste apparatuur voor het meten van "buitendiameters".

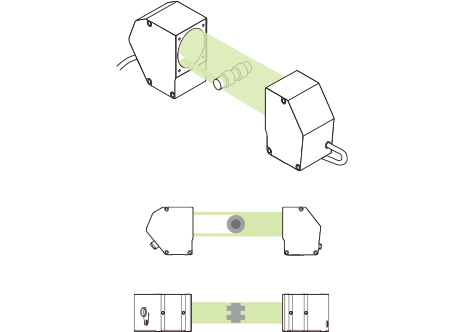

Meten van de buitendiameter op één locatie op een dun doel

Voorbeeldtoepassing: meten van de buitendiameter van hogesnelheidsdraden

Optimaal meetsysteem

Optimaal meetsystemenOptische dwarsstraalmicrometer

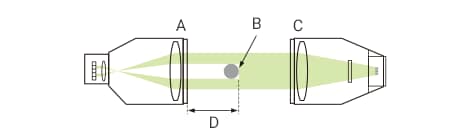

Het doel gaat door een bundel gecollimeerd licht om de grootte van de schaduw ervan te meten.

A

Ontvanger

B

Meting doel

C

Zender

D

Brandpuntsafstand

KERNPUNTEN

De buitendiameter kan uiterst nauwkeurig worden gemeten door een meetsysteem te kiezen dat het beste past bij de doeldiameter.
Een snellere opnamecyclus zorgt voor een stabiele meting, zelfs als het doel is uitgelopen.

1D telecentrische optische methode.
Ontwerp met lange levensduur dat geen bewegende delen bevat.
Snelste opnamesnelheid in zijn klasse van 16 kHz.

LS-reeks

Catalogus weergeven

Meten van de buitendiameter op meerdere locaties op een dun doel

Voorbeeldtoepassing: meten van de buitendiameter van verstuivers op meerdere punten

Optimaal meetsysteem

Optimale meetsystemen2D-dwarsstraalmicrometer

Met de 2D optische projectiemethode kan de buitendiameter van meerdere punten worden gemeten en tevens ook de minimum-/maximumwaarden over gespecificeerde bereiken.

KERNPUNTEN

Zelfs bij een gekanteld doel kan met behulp van de functie voor het corrigeren van posities de buitendiameter nauwkeurig worden gemeten.

2D telecentrische optische methode.
's Werelds eerste inline profielprojector.
Gelijktijdige meting van maximaal 16.

TM-reeks

Catalogus weergeven

Meten van dikke doelen

Voorbeeldtoepassing: meten van de buitendiameter van grote stalen leidingen

Optimaal meetsysteem

Optimaal meetsystemenOptische dwarsstraalmicrometer

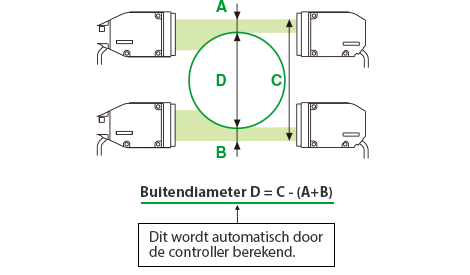

De buitendiameter wordt gemeten door een doel tussen twee sensorkoppen te plaatsen.

KERNPUNTEN

De parallelle uitlijning van de sensorkoppen is belangrijk om te voorkomen dat de waarden veranderen als het doel naar links of rechts gaat.

1D telecentrische optische methode.
Ontwerp met lange levensduur dat geen bewegende delen bevat.
Snelste opnamesnelheid in zijn klasse van 16 kHz.

LS-reeks

Catalogus weergeven
